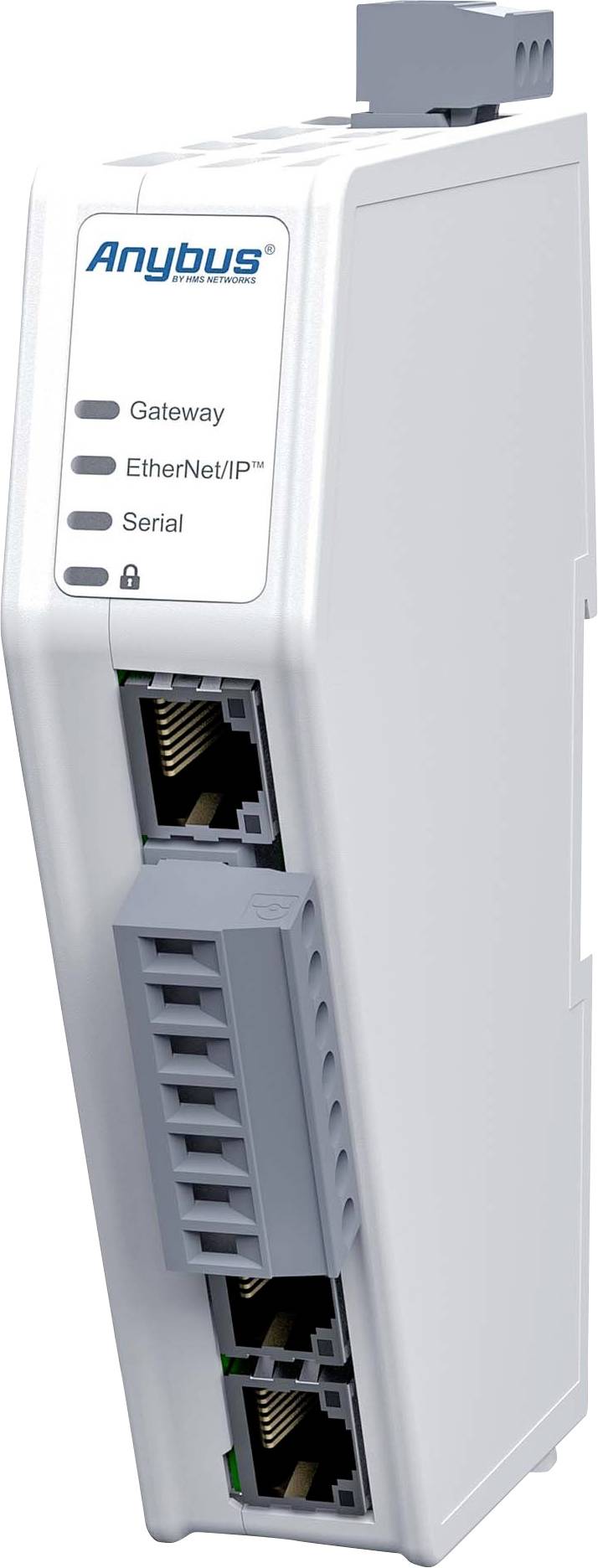

Anybus ABC3007 sériový převodník RS-232, RS-485, Modbus-RTU, Ethernet/IP
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (16 136,36 Kč / kus)
16 136,36 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Anybus communicator - Ethernet/IP adaptér
- Modbus RTU Master - Ethernet/IP adaptér
- Communicator Anybus je převodník protokolů, který umožňuje integrovat polní zařízení založená na Modbus-RTU do sítě Ethernet/IP. K tomu nejsou nutné žádné změny na poli.
Technické parametry
- TECHNICKÉ ÚDAJE
- Rozměry (D x Š x v) se sériovým portem a síťovou zástrčkou: 98 x 27 x 144 mm
- Hmotnost: 150 g
- Tlačítka a spínače: Tlačítko Reset a bezpečnostní spínač
- LED: Ukazatel stavu pro bránu, pro nadřazenou průmyslovou síť a sériovou subsíť
- Stupeň krytí: IP20
- MATERIÁL POUZDRA: PC ABS, UL 94 VO
- Montáž: Montážní lišta (35 * 7,5/15)
- ŽIVOTNÍ PROSTŘEDÍ
- Provozní teplota 25 až 70 °C.
- Skladovací teplota: 40 až 85 °C.
- Relativní vlhkost vzduchu: 0 - 95 % bez kondenzace
- Montážní výška: Až 2 000 m.
- NAPÁJENÍ
- Vstupní napětí 12 - 30 VDC
- Spotřeba proudu: Typické hodnoty: 160 mA při 24 v, max. 400 mA při 12 V.
- Připojení: 3-pólová zástrčka Phoenix
- Ochrana: Ochrana proti přepólování a zkratu
- SÉRIOVÝ PORT RS232/485
- Přípojky: 1x RS232 / RS485
- Přenosová rychlost: 1200 bit/s až 128 kbit/s
- Max. Počet stanic: 31
- Izolace: Galvanické oddělení
- Konektor: 7-pólový konektor Phoenix
- Max. Počet uzlů: 31
- MODBUS RTU
- Provozní režim: Master
- Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Max. Počet příkazů: 150
- Vstupní velikost dat: 1 024 bajtů
- Výstupní velikost dat: 1 024 bajtů
- KONEKTORY PRO ETHERNET
- Připojení: 2x Ethernet
- Izolace: Galvanické oddělení
- Přenosová rychlost: Full-duplex 10/100 Mbit/s
- Konektor : RJ45
- Switch: Dual port cut through Switch
- ETHERNET/IP
- Provozní režim: Adaptér (Slave)
- Zprávy: Implicitně a explicitně
- Max. Počet skenovacích spojení: 1 vstup/výstup („Exclusive owner“), 3 připojení „Sliste only“ nebo „Input only“
- Velikost vstupního data: 1 448 bajtů (s „Large forward open“)
- Výstupní velikost data: 1 448 byte (s „Large forward open“)
- Redundance sítě: Device Level Ring (DLR), beacon-based
- Quick connect: Třída B
- Certifikace: V souladu s ODVA
- Kategorie produktu
sériový převodník
- Rozhraní
RS-232
RS-485
Modbus-RTU
Ethernet/IP
- Typ
ABC3007
- Max. provozní teplota
70 °C
- Min. provozní teplota
-25 °C
- Provozní napětí
12-30 VDC
- Provozní teplota
-25 do 70 °C
- Rozm.
(š x v) 27 mm x 144 mm
- Max. odběr proudu
400 mA
- V
144 mm
- Šířka
27 mm
- Číslo výrobce
ABC3007
- Rozhraní
Ethernet/IP
- Příkon proudu
160 mA
- UKCA
Ano
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2476383 Anybus ABC3007 sériový převodník RS-232, RS-485, Modbus-RTU, Ethernet/IP
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2476383 Anybus ABC3007 sériový převodník RS-232, RS-485, Modbus-RTU, Ethernet/IP
Popis
Převodník protokolů může přenášet velké objemy dat, díky Drag & Drop povrch webu lze jednoduše nastavit a je založen na osvědčené technologii AnyBUS.
KONVERTUJE TÉMĚŘ KAŽDÝ SÉRIOVÝ PROTOKOL
Communicator může téměř každý sériový protokol konvertovat, např. protokoly Master/Slave jako Modbus RTU, ale také protokoly Query/Response specifické pro výrobce nebo Produce/Conume.
TYPICKÉ SÉRIOVÉ APLIKACE
Měnič frekvence, senzory, aktory, ovládací terminály, čtečka čárových kódů, RFID čtečka nebo průmyslové váhy.
FUNKCE A VÝHODY
Přenos až 1.448 dat v obou směrech („large forward open“)
Konvertuje standardizované a patentované protokoly RS-232/485
Drag & Drop konfigurační rozhraní na bázi webu
Průmyslový teplotní rozsah od -25 do +70 °C.
Osvědčená technologie Anybus: Síťový procesor NP40
Bezpečnostní čip, bezpečnostní spínač a bezpečné vysouvání (Secure Boot)
Přenos až 1.448 dat bajtů
Trend směřuje k tomu, že se bude přenášet stále více údajů. Proto je Anybus communicator určen pro přenos velkého množství dat. Může odesílat 1.448 bajtů do dat pro vyšší režim SPS a přijímat 1.448 bajtů dat z SPS, celkem lze tedy přenášet 2.896 bajtů („large open forward“). Díky podpoře až 150 příkazů Modbus lze bez problémů zpracovat i komplexní konfigurace s více uzly.
Ethernet/IPTM Device Level Ring
Aby se zajistilo, že komunikace nebude přerušena ani v případě poškození kabelu, podporuje Communicator „Device Level Ring“ s Beacon režimem pro redundanci médií, detekci chyb v síti a řešení síťových chyb.
Drag- a porop-wbott
Konfigurace konvertoru protokolů je pomocí grafického webového rozhraní velmi rychlá. Nevyžaduje instalaci dodatečného softwaru. Otevřete si svůj preferovaný webový prohlížeč a pusťte se do toho.
Průmyslový teplotní rozsah
Průmyslový rozsah provozních teplot od -25 do +70 °C zajišťuje, že komunikujte i za náročných podmínek.
Osvědčená technologie NP40
Communicator je založen na Anybus NP40 síťovém procesoru. NP40 se používá v mnoha vestavěných aplikacích po celém světě a je odvětvové referenční kritérium pro spolehlivou průmyslovou komunikaci.
Bezpečnostní spínač
I v případě nerozumných bezpečnostních opatření zůstává hlavním důvodem porušování bezpečnostních požadavků lidské selhání. Proto má Communicator bezpečnostní spínač, který blokuje konfiguraci a brání přístupu k konfiguračnímu rozhraní. Po dokončení konfigurace se bezpečnostní vypínač jednoduše zasune do blokovací polohy. Následně se rozsvítí LED visací zámek na communicátoru.
Bezpečnostní čip a bezpečné vysouvání
Pro současné i budoucí bezpečnostní výzvy je Communicator vybaven nejnovějším bezpečnostním šipkou Anybus. „Secure Boot“ – bezpečná jízda – zajišťuje, že firmware nebyl manipulován.
Konfigurační připojení Ethernet
Díky ethernetovému portu konfigurační kabel není potřeba. Také připojení k konvertoru protokolů lze snadno vytvořit, např. pro sledování provozu sítě.
Optimalizováno pro montáž na DIN lištu
Díky úzkému tvaru, dopředu směřujícím síťovým konektorům a šroubům sériového připojení kabelů je možné communicator rychle a jednoduše nainstalovat a připojit.
Diagnostika
Pokud otevřete povrch komunikace, ihned vidíte stav připojení PROFINET a sériového připojení. Můžete také sledovat stav jednotlivých sériových uzlů. Pro účely analýzy se sériová strana i události zaprotokolují.
Podpora
Někdy se setkáte s problémem, ve kterém potřebujete pomoc. Proto jsme do uživatelského rozhraní vložili support stránku s kontaktními informacemi. Pro zjednodušení odstraňování poruch je k dispozici spínací plocha.
Tento text byl přeložen strojově.
KONVERTUJE TÉMĚŘ KAŽDÝ SÉRIOVÝ PROTOKOL
Communicator může téměř každý sériový protokol konvertovat, např. protokoly Master/Slave jako Modbus RTU, ale také protokoly Query/Response specifické pro výrobce nebo Produce/Conume.
TYPICKÉ SÉRIOVÉ APLIKACE
Měnič frekvence, senzory, aktory, ovládací terminály, čtečka čárových kódů, RFID čtečka nebo průmyslové váhy.
FUNKCE A VÝHODY
Přenos až 1.448 dat v obou směrech („large forward open“)
Konvertuje standardizované a patentované protokoly RS-232/485
Drag & Drop konfigurační rozhraní na bázi webu
Průmyslový teplotní rozsah od -25 do +70 °C.
Osvědčená technologie Anybus: Síťový procesor NP40
Bezpečnostní čip, bezpečnostní spínač a bezpečné vysouvání (Secure Boot)
Přenos až 1.448 dat bajtů
Trend směřuje k tomu, že se bude přenášet stále více údajů. Proto je Anybus communicator určen pro přenos velkého množství dat. Může odesílat 1.448 bajtů do dat pro vyšší režim SPS a přijímat 1.448 bajtů dat z SPS, celkem lze tedy přenášet 2.896 bajtů („large open forward“). Díky podpoře až 150 příkazů Modbus lze bez problémů zpracovat i komplexní konfigurace s více uzly.
Ethernet/IPTM Device Level Ring
Aby se zajistilo, že komunikace nebude přerušena ani v případě poškození kabelu, podporuje Communicator „Device Level Ring“ s Beacon režimem pro redundanci médií, detekci chyb v síti a řešení síťových chyb.
Drag- a porop-wbott
Konfigurace konvertoru protokolů je pomocí grafického webového rozhraní velmi rychlá. Nevyžaduje instalaci dodatečného softwaru. Otevřete si svůj preferovaný webový prohlížeč a pusťte se do toho.
Průmyslový teplotní rozsah
Průmyslový rozsah provozních teplot od -25 do +70 °C zajišťuje, že komunikujte i za náročných podmínek.
Osvědčená technologie NP40
Communicator je založen na Anybus NP40 síťovém procesoru. NP40 se používá v mnoha vestavěných aplikacích po celém světě a je odvětvové referenční kritérium pro spolehlivou průmyslovou komunikaci.
Bezpečnostní spínač
I v případě nerozumných bezpečnostních opatření zůstává hlavním důvodem porušování bezpečnostních požadavků lidské selhání. Proto má Communicator bezpečnostní spínač, který blokuje konfiguraci a brání přístupu k konfiguračnímu rozhraní. Po dokončení konfigurace se bezpečnostní vypínač jednoduše zasune do blokovací polohy. Následně se rozsvítí LED visací zámek na communicátoru.
Bezpečnostní čip a bezpečné vysouvání
Pro současné i budoucí bezpečnostní výzvy je Communicator vybaven nejnovějším bezpečnostním šipkou Anybus. „Secure Boot“ – bezpečná jízda – zajišťuje, že firmware nebyl manipulován.
Konfigurační připojení Ethernet
Díky ethernetovému portu konfigurační kabel není potřeba. Také připojení k konvertoru protokolů lze snadno vytvořit, např. pro sledování provozu sítě.
Optimalizováno pro montáž na DIN lištu
Díky úzkému tvaru, dopředu směřujícím síťovým konektorům a šroubům sériového připojení kabelů je možné communicator rychle a jednoduše nainstalovat a připojit.
Diagnostika
Pokud otevřete povrch komunikace, ihned vidíte stav připojení PROFINET a sériového připojení. Můžete také sledovat stav jednotlivých sériových uzlů. Pro účely analýzy se sériová strana i události zaprotokolují.
Podpora
Někdy se setkáte s problémem, ve kterém potřebujete pomoc. Proto jsme do uživatelského rozhraní vložili support stránku s kontaktními informacemi. Pro zjednodušení odstraňování poruch je k dispozici spínací plocha.
Tento text byl přeložen strojově.
Obsah balení
- PŘÍSLUŠENSTVÍ:
- Návod na rychlé spuštění
- Šroubová svorka 7-pólová
- 3-pólový napájecí konektor
- Konfigurační software je ke stažení
- - (síťový adaptér není součástí dodávky)
