Andreas Maier Schloss-u. Werkzeugfabrik 94128 Sada upínacích prvků
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Sada upínacích prvků
Ø otvoru
5.6 mm
Vnější délka
114 mm
Celková délka
114 mm
Šířka
100 mm
Hlavní benefity

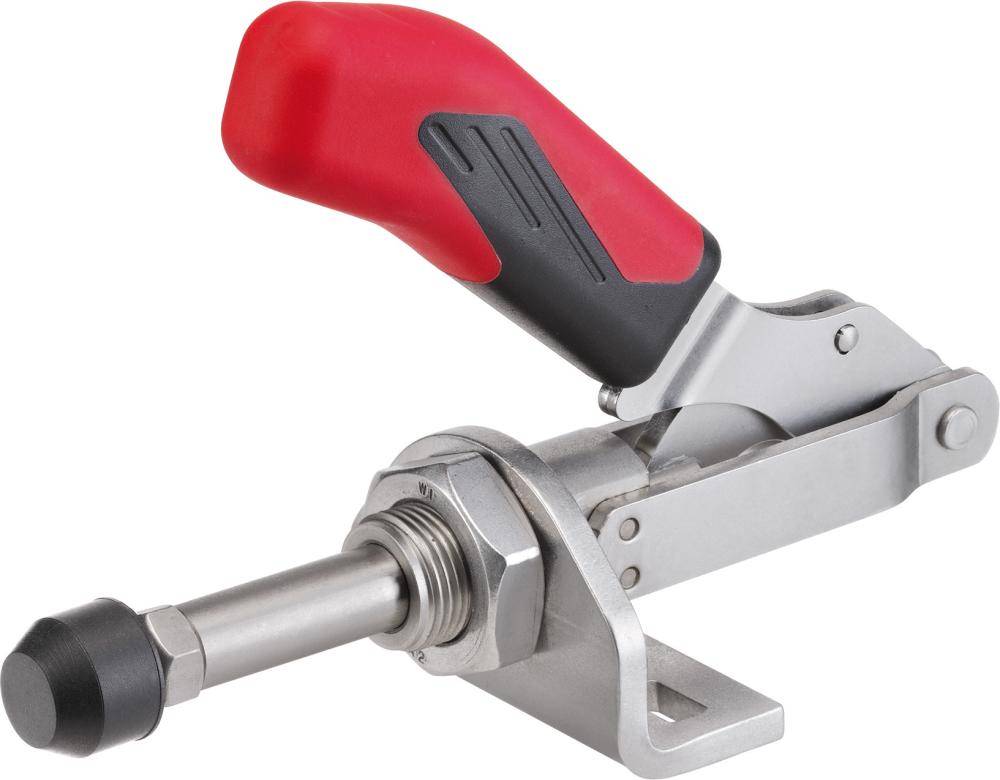

AMF napínák rukojeti č. 6841, velikost 2, malá úhlová patka
- Přítlačný šroub M6 x 25
- Konstrukce: Malá úhlová noha
- velikost 2
- Síla F1: 2 KN
- Zadržovací síla F2: 2 KN
- Zdvih: 26 mm
- Výška napnuta: 85,5 mm
- Délka potažena 114 mm
- Značka: AMF
- Upínací výška 20 mm
Technické parametry
- velikost 2
- Přítlačný šroub M6 x 25
- Zdvih: 26 mm
- Konstrukce: Malá úhlová noha
- Značka: AMF
- Upínací výška 20 mm
- Síla F1: 2 KN
- Výška napnuta: 85,5 mm
- Délka potažena 114 mm
- Zadržovací síla F2: 2 KN
- Kategorie produktu
Sada upínacích prvků
- Ø otvoru
5.6 mm
- Vnější délka
114 mm
- Celková délka
114 mm
- Šířka
100 mm
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3759207 Andreas Maier Schloss-u. Werkzeugfabrik 94128 Sada upínacích prvků
Popis

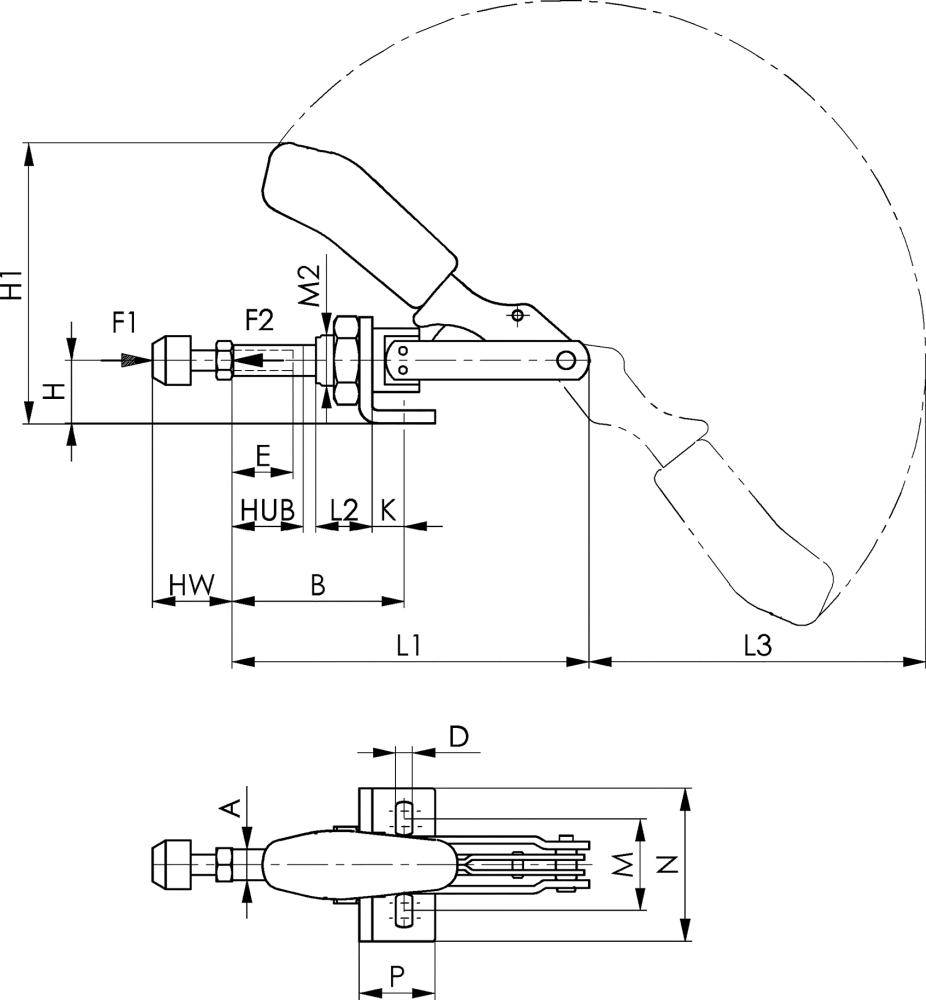

S malým úhlovým podstavcem · Napínač a klíč · S dlouhým vedením tlačné tyče · Napínače lze bez úhlových nožiček připevnit na plechové stěny nebo našroubovat do výřezů s čelním závitem další technické vlastnosti: · P: 34 mm · Celková výška: 95mm · K: 12,5 mm · D: 5,6 mm · F1: 2kN · Číslo schválení typu: · L1: 114 mm · F2: 2kN · B min.: 32,5 mm · Ø otvoru: 5,6 mm · Max.: 58,5mm · H: 20 mm · N: 50 mm · E: 20 mm · M min.: 31,8 mm · A: 10 mm · Max. Délka 36 mm · M2: M16x1,5 mm · H1: 85,5 mm · Celková délka: 114mm
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Obsah balení
- 21020701
