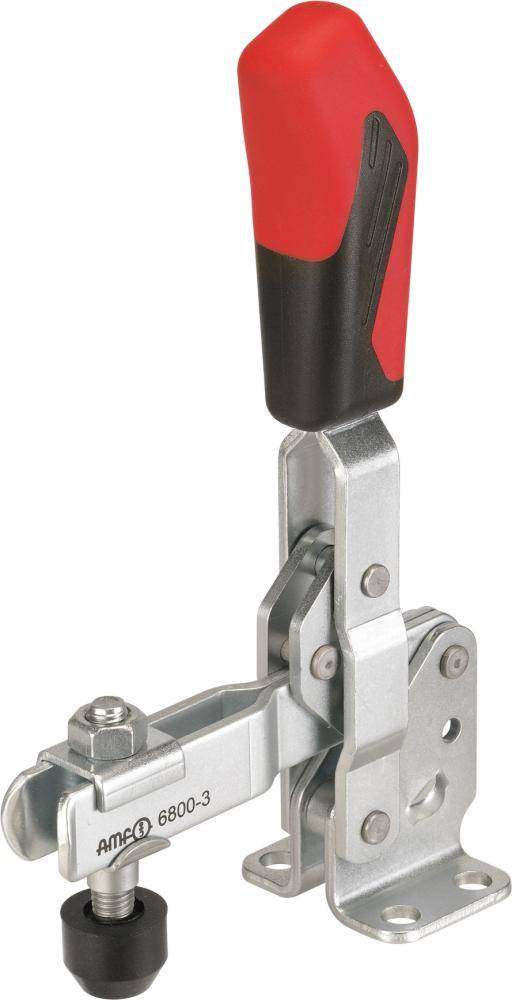

Andreas Maier Schloss-u. Werkzeugfabrik 90043 Sada upínacích prvků
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Sada upínacích prvků
Ø otvoru
8.6 mm
Vnější délka
141 mm
Celková délka
185 mm
Šířka
185 mm
Hlavní benefity
Přidržovací síla (F1) 1,7kN (F2) 3,0 KN výška 221mm délka 141 mm přítlačný šroub M 8 x 90043 4
- Přítlačný šroub M8 x 65
- Konstrukce: Vodorovná noha
- Rozměry nohou: 64 x 53 mm
- Velikost 4
- Síla F1: 1,7 KN
- Přídržná síla F2: 3 KN
- Výška napnuta: 221 mm
- Délka v otevřeném stavu 141 x 130 mm
- Značka: AMF
- Upínací výška 42,5 mm
Technické parametry
- Napínák č.: 900 | velikost 4 230 mm x 140 mm
- Minimální objednací množství: 1 kus
- Velikost 4
- Síla (F1): 1,7kN
- Síla (F2): 3,0 KN
- Výška: 221mm
- Délka: 141mm
- Přítlačný šroub: M 8 x 65
- Úhel rozevření α: 105°
- Hmotnost: 630g
- Kategorie produktu
Sada upínacích prvků
- Ø otvoru
8.6 mm
- Vnější délka
141 mm
- Celková délka
185 mm
- Šířka
185 mm
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3759206 Andreas Maier Schloss-u. Werkzeugfabrik 90043 Sada upínacích prvků
Popis

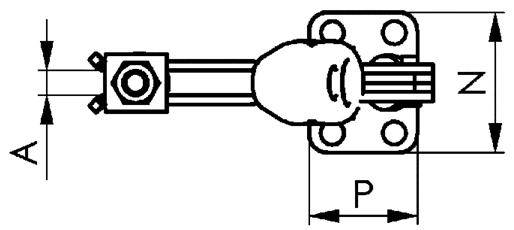

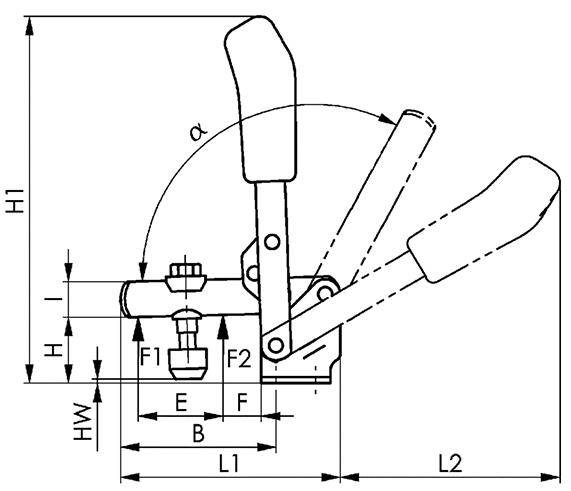

S vodorovnou nohou další technické vlastnosti: · F: 16 mm · a*: 60° · P: 52 mm · L: Mm · K: 13 mm · C: 32 mm · D: 8,6 mm · a: 105° · F1: 1,7kN · L2: 130 mm · HW min.: -6 mm · Maximální přípustné rozměry v mm · I: 20 mm · F2: 3kN · B: 101mm · M1: - · Ø otvoru: 8,6 mm · H: 45 mm · N: 64 mm · E: 54 mm · M: 43,5-46,5mm · A: 10 mm · Rozměry: 221 mm · HW max. 22,5 mm · Upínací délka: 54 mm
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Obsah balení
- 21020701
