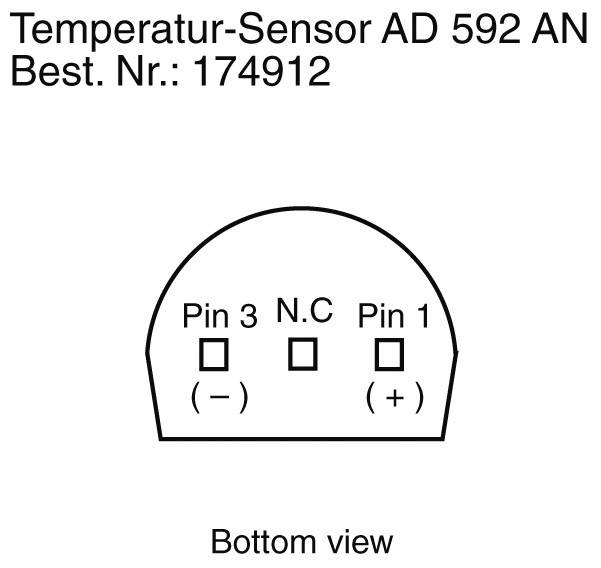

Analog Devices AD592AN AD592AN modul měřicího transformátoru , -25 do +105 °C
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
modul měřicího transformátoru
Max. teplotní rozsah
+105 °C
Připojení
pájecí piny
Design
radiální
Typ
AD592AN
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
470,25 Kč
3
5% = 23,32 Kč
446,93 Kč
5
7% = 32,64 Kč
437,61 Kč
10
9% = 41,15 Kč
429,10 Kč
25
10% = 45,85 Kč
424,40 Kč
50
11% = 53,65 Kč
416,60 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (470,25 Kč / kus)
470,25 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Teplotní senzor AD 592 AN
- Lineární IC
Dodatečné informace:
Technické parametry
- Kategorie produktu
modul měřicího transformátoru
- Typ
AD592AN
- Min. teplotní rozsah
-25 °C
- Max. teplotní rozsah
+105 °C
- Rozsah měření teploty
-25 do +105 °C
- Připojení
pájecí piny
- Urovnání (kontakty)
radiální
- Design
radiální
- Druh pouzdra
TO-92
- Min. provozní napětí
4 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
4 - 30 V/DC
- Přesnost
0.5 °C
- Provedení
Konvertor naměřených teplotních hodnot
- Typ
AD 592 AN
- Připojení
Pájené piny
- Provozní teplota
-25 až +105 ºC °C
- Rozsah měření
-25 až +105 °C
- Provozní napětí
4 - 30 V
Ke stažení
List technických údajů
List technických údajů 174912 Analog Devices AD592AN AD592AN modul měřicího transformátoru , -25 do +105 °C
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 174912 Analog Devices AD592AN AD592AN modul měřicího transformátoru , -25 do +105 °C
Popis
V případě tohoto monolitického modulu se jedná o velmi přesný, teplotně nezávislý zdroj proudu. Výstupní proud v µA přesně odpovídá teplotě v kelvinech. Při teplotě 25 ºC protéká proud 298,2 µA odpovídající 298,2 K (0 K = - 273,2 °C). Snímač má vynikající linearitu pouhých 0,15 K. Tolerance bez dodatečné kalibrace činí ± 1,5 K. Tuto chybu lze jednoduše kompenzovat odporovým trimrem, takže dochází pouze k chybě linearity. Linearita ± 0,15 K.
