AMF 560904 regulátor střídavého napětí 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity

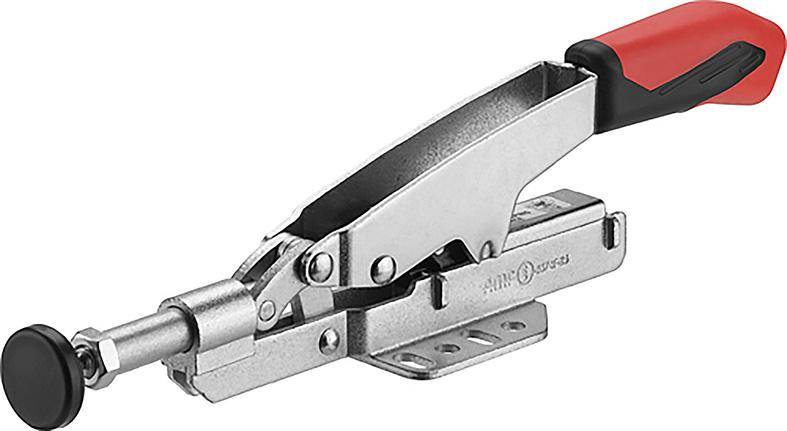

Napínač tlačné tyče č. 74F, vel. 15 vodorovná noha, AMF
- Přítlačný šroub M6 x 37
- Konstrukce: Vodorovná noha
- Velikost 15
- Síla F1: 2 KN
- Výška napnuta: 58 mm
- Výška v otevřeném stavu 145 mm
- Délka potažena 177 mm
- Značka: AMF
- Upínací výška 17 mm
Technické parametry
- Velikost 15
- Přítlačný šroub M6 x 37
- Konstrukce: Vodorovná noha
- Síla F1: 2 KN
- Výška v otevřeném stavu 145 mm
- Výška napnuta: 58 mm
- Upínací výška 17 mm
- Délka potažena 177 mm
- Značka: AMF
- Kategorie produktu
regulátor střídavého napětí
- V
17 mm
- Délka
177 mm
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3759634 AMF 560904 regulátor střídavého napětí 1 ks
Popis

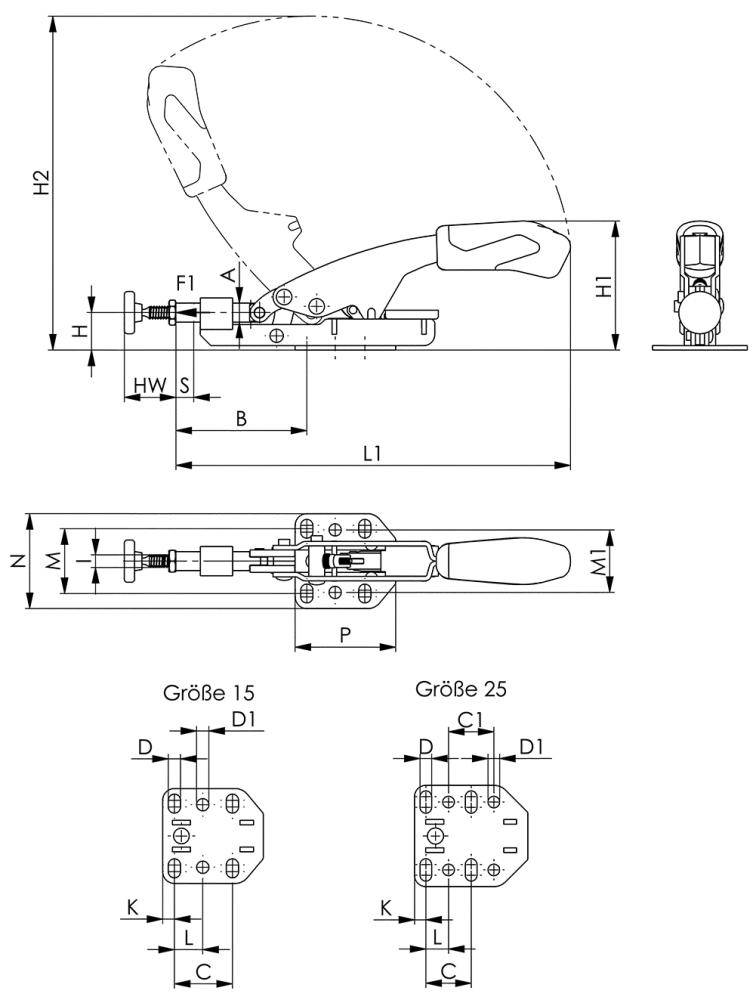

variabilní · Se vodorovnou nohou · S plynulou vyrovnávací funkcí pro obrobky s různými rozpěrnými rozpěrkami · pozinkovaný a pasivovaný · Ergonomická rukojeť odolná vůči oleji s velkou opěrkou ruky a měkkým součástkou · Zabezpečení proti poražení pro přítlačný šroub na konci upínacího ramena · Automatické vyrovnání výšky s: Velikost 15 = 8 mm velikost 25 = 13 mm maximální vyrovnání výšky: Velikost 15 = 25 mm velikost 25 = 35 mm další technické vlastnosti: · I: M6 · B: 52–69 mm · P: 45 mm · M1: 28 mm · L: 13 mm · Ø otvoru: 6 mm · H: 17 mm · N: 45 mm · K: 5 mm · M: 26–32 mm · C: 26 mm · A: 8,5 mm · D: 6 mm · F1: 2kN · H2: 145 mm · H1: 58 mm · HW min. 13 mm · Maximální přípustné rozměry · Maximální rozměry 25 mm · D1: 6mm
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Obsah balení
- 21020701
