akYtec ITP15 digitální panelový měřič

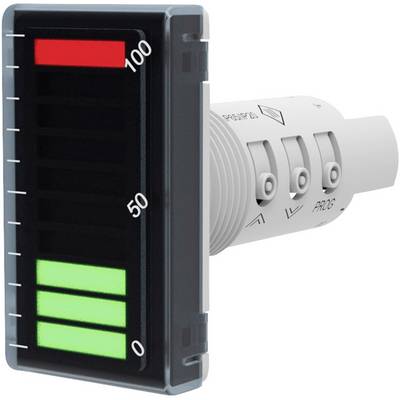

Měřicí přístroj s barevnou stupnicí: 0 až 50 zelená, 50 až 100 červená. Zobrazuje aktuální stav nebo naměřenou hodnotu.

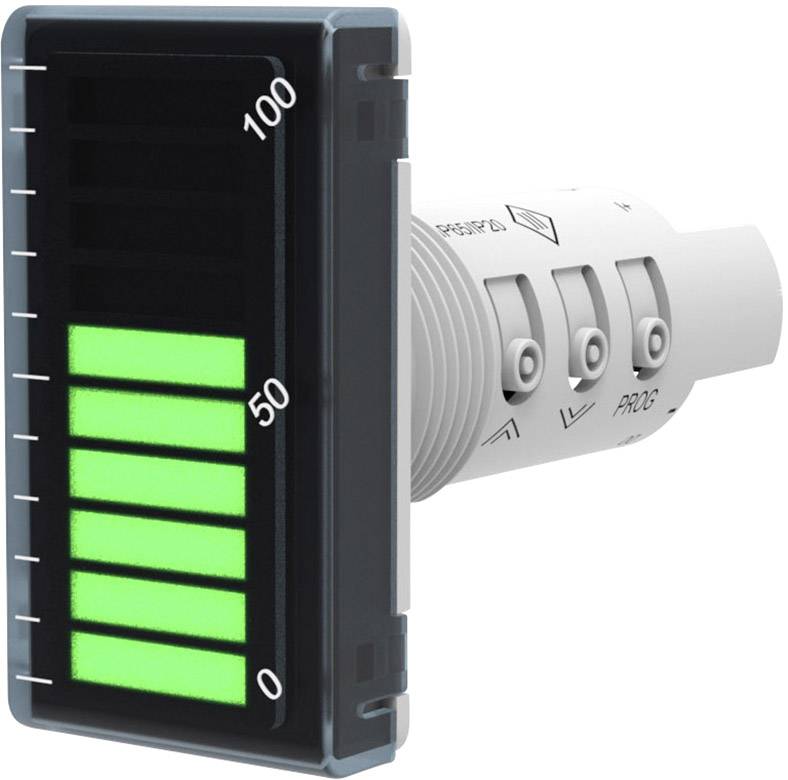

Zobrazení stavu baterie se 6 zelenými sloupečky z celkových 10. Postranní stupnice od 0 do 100 ukazuje aktuální úroveň nabití.

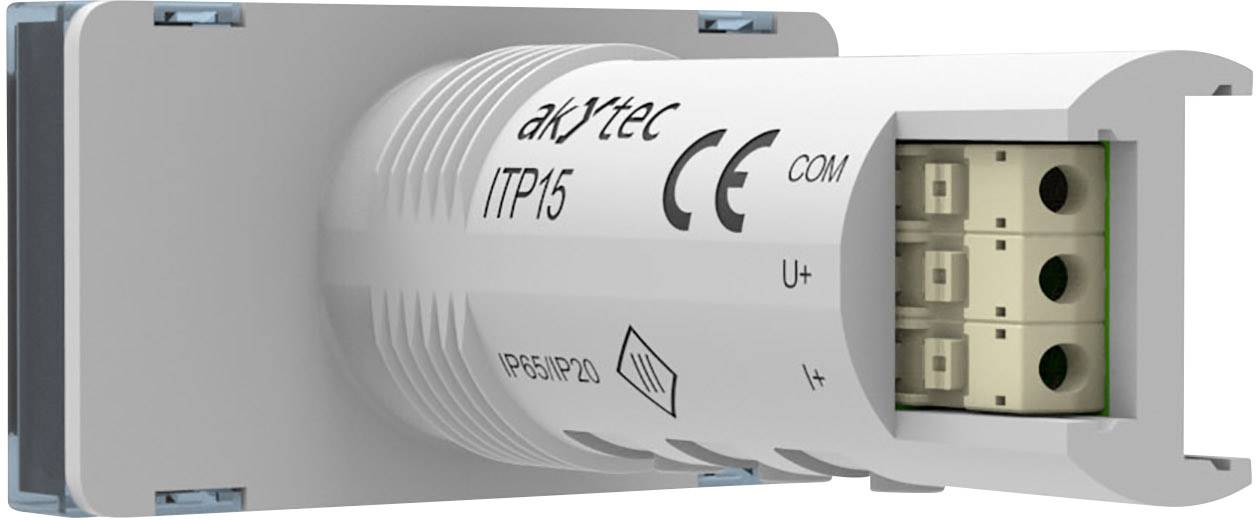

Bílá elektronická komponenta s nápisem 'akYtec ITP15', zobrazující připojovací svorky a označení CE.

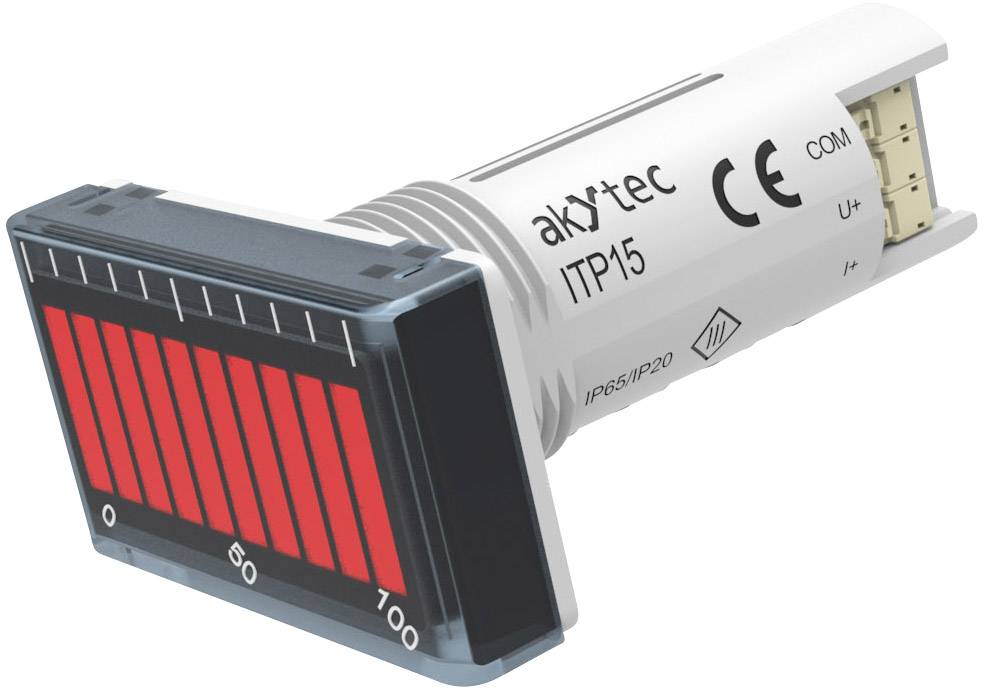

Digitální indikační přístroj s červenou LED stupnicí od 0 do 100. Značení ukazuje hodnotu 70. Opatřen štítkem 'akYtec ITP15' s CE a IP65/IP20 symboly.

1/4

Datasheety: (PDF)

Okamžité doručení: Pá 31. 7.

51 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 962,81 Kč / kus)

2 962,81 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Bargraf Měřidlo ITP15

Technické parametry

Kategorie produktu: digitální panelový měřič

Měřicí funkce: proud
napětí AC
napětí DC

Rozsah měření (min.): 0 mA
0 V

Typ: ITP15

Rozsah měření (max.): 20 mA
10 V

Technologie displeje: LED

: IP65 (čelní strana)
IP20 (zadní strana)

Provozní napětí: 24 V

Rozm.: (Ø x v) 22.5 mm x 26 mm

Hmotnost: 30 g

Provozní napětí max.: 30 V

Min. provozní napětí: 10 V

Osvětlení displeje: červené
zelené

Vlastnosti: barevná stupnice

Šířka: 48 mm

V: 26 mm

Délka: 65 mm

(Ø): 22.5 mm

Ke stažení

List technických údajů

List technických údajů 2239890 akYtec ITP15 digitální panelový měřič

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2239890 akYtec ITP15 digitální panelový měřič

Ke stažení

Ke stažení 2239890 akYtec ITP15 digitální panelový měřič

Popis

Měřidlo ITP15 je bargrafem je kompaktní ukazatel procesů, pro vizualizaci analogového vstupního signálu v rozsahu 0 až 100 % s 10-segmentový displej. Vstupní signál může být buď lineární napěťový signál 0(2)-10 V nebo proud signál v rozmezí 0(4) - 20 mA. Díky provedení vhodná montážního dílu pouzdra můžete přístroj vertikálně nebo horizontálně poloze, bez montážní otvor. Měřidlo ITP15 je se hodí do standardní výřez o Ø22,5 mm. Které uzavírají vývody tento průměru jsou často pro montáž standardních signální žárovky nebo tlačítka na skříňových rozvaděčích nebo rozvaděčů. Měřidlo ITP15 má navíc přes tranzistor NPN výstup, že dvoubodové k nízkého napětí relé až 42 V DC / 200 mA.

Tento text byl přeložen strojově.
