Adafruit 1018 rozšiřující deska 1 ks

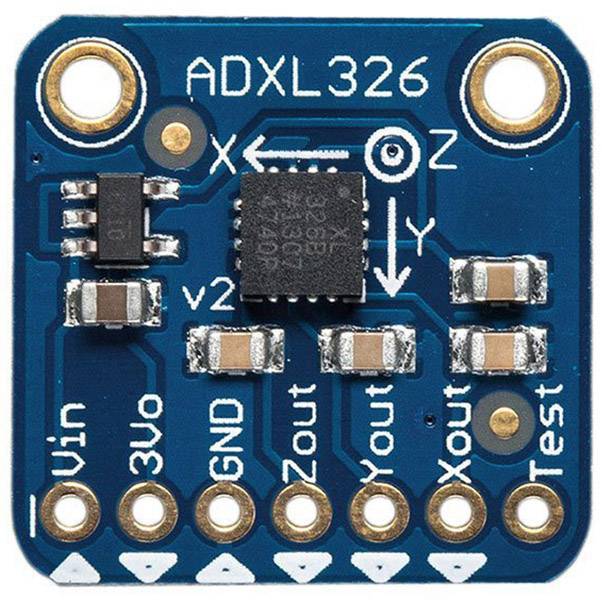

Snímač 'ADXL326' umístěný nahoře na modré desce plošných spojů s několika elektronickými komponenty a označenými konektory pro Vin, 3V0, GND, Zout, Yout, Xout, Test.

Ilustrační obrázek

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (921,49 Kč / kus)

921,49 Kč

Bez DPH.

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: rozšiřující deska

Min. provozní napětí: 3 V

Provozní napětí max.: 5 V

Výstupní napětí (max.): 3.3 V

Výstupní napětí (min.): 0 V

Série: iMEMS®

Typ nástroje: rozšiřující deska

V: 3.14 mm

Délka: 19 mm

Šířka: 19 mm

Počet výstupů: 3 x

Ke stažení

List technických údajů

List technických údajů 1516627 Adafruit 1018 rozšiřující deska 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1516627 Adafruit 1018 rozšiřující deska 1 ks

Popis

Rozšiřovací deska má rozměry 1,9 cm x 1,9 cm a disponuje měřičem zrychlení ADXL326 s 3 analogovými výstupy pro měření v osách X, Y, a Z. Desku je možné používat s napětím až 5 V. Je osazena regulovaným výstupním pinem s napětím 3,3 V. Analogové výstupy jsou lineární, což znamená, že při měření 0 G je výstup vždy polovinou výstupu 3,3 V (1,65 V), tedy 0 V při -16 G a 3,3 V při +16 G, s plnou stupnicí mezi oběma krajními hodnotami. Tato deska se dodává kompletně smontovaná a testovaná a obsahuje 8pólové 2,54 mm pinové lišty pro použití s nepájivým nebo pájivým kontaktním polem. Má dva upevňovací otvory o velikosti 2 mm. Oba filtrační kondenzátory s 0,1 µF jsou vhodné pro šířku pásma 50 Hz.
