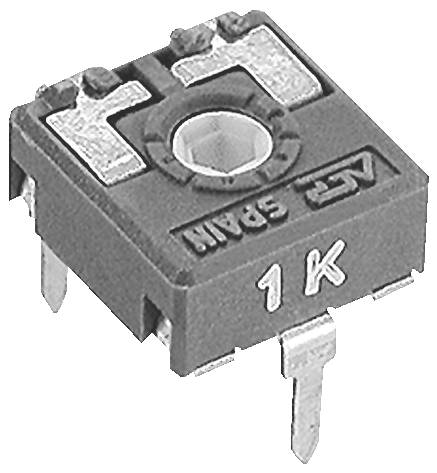

ACP CA9MV10-50KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 50 kΩ 220 ° 240 ° 1 ks
Označení výrobce:
Objednací číslo:
Kategorie produktu
uhlíkový trimr
Odpor
50 kΩ
Charakteristika
lineární
Zatížitelnost
0.15 W
Úhel otáčení (mechanický)
240 °
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
100
-
4,84248 Kč
300
6% = 0,30 Kč
4,54660 Kč
500
13% = 0,62 Kč
4,22507 Kč
1000
15% = 0,74 Kč
4,10739 Kč
2000
18% = 0,87 Kč
3,97519 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 100
Násobky: 100
Celková cena (4,84248 Kč / kus)
484,25 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
ACP E regulátor R 6hranný, RM5/10, 50K
Dodatečné informace:
Technické parametry
- Použití: Potenciometr 9 mm se používá především v trimovacích aplikacích na různých trzích:
- • Průmysl: Časovač a relé, stmívač, regulace výkonu
- • Elektronická zařízení: Regulace hlasitosti, regulace teploty a výběr funkcí
- • Automotive: Regulace osvětlení, stmívač
- • Měřicí a zkušební přístroje
- Telekomunikační zařízení (anténní zesilovač a přijímač, videotelefon, interkomunikační zařízení)
- • Poplašná zařízení
- ESD obal: Bez ESD
- Řada: CA9
- Provedení: Horizontální
- Náprava: Šestihran
- Tolerance odporu: ±20 %
- Odporová křivka: Lineární
- Jmenovitý výkon: 0,15 W
- Mezní napětí 200 V.
- Ovládání: Shora
- Úhel otáčení, mechanický: 240 °
- Úhel otáčení, elektrický: 220 °
- Odolnost proti nárazu: 5 Ncm
- Točivý moment 2 Ncm
- Kategorie produktu
uhlíkový trimr
- Vlastnosti potenciometru
zapouzdřený
- Odpor
50 kΩ
- Charakteristika
lineární
- Zatížitelnost
0.15 W
- Mezní napětí
200 V
- Úhel otáčení (elektrický)
220°
- Úhel otáčení (mechanický)
240°
- Tolerance ±
20 %
- Šířka
10.0 mm
- Rastr (rozteč)
10 mm
- Rozm.
(d x š) 9.8 mm x 10.0 mm
- Obsah
1 ks
- Typ
CA9MV10-50KA2020
- Splňuje RoHS
ano
- Délka
9.8 mm
- Způsob montáže
montáž na plošný spoj
- Provozní teplota (max.)
70 °C
- Provozní teplota (min.)
-25 °C
- Zkušební značky
DIN 41450-1-4-5
Ke stažení
List technických údajů
List technických údajů 3464518 ACP CA9MV10-50KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 50 kΩ 220 ° 240 ° 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3464518 ACP CA9MV10-50KA2020 uhlíkový trimr zapouzdřený lineární 0.15 W 50 kΩ 220 ° 240 ° 1 ks
Popis
ACP PUND. Deska na uhlí RM5/10mm
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- • Odporová vrstva z plastického uhlíkového filmu přes vysoce flexibilní vodivé fólie (uhlíkové vrstvě)
- • Odolné proti vlhkosti a mechanickému namáhání
- • Zcela uzavřené pouzdro zabraňuje vniknutí prachu, kalafuny nebo jiných škodlivých látek
- • Kovové díly z neželezných kovů zabraňují oxidaci a zvyšují pájitelnost
- • Velmi dobrý kontakt mezi přípojkami a substrát snižuje odpor kontaktu
- • Použité plasty jsou odolné proti čisticím roztoků a obtížně zápalné podle třídy hořlavosti HB podle UL94
- • Velmi měkký, hebké chod brusky po celé stopě
- • Obdélníkový tvar umožňuje automatické vsazení
- • Dvoukontaktní bruska ve střední poloze ve stavu dodání
- • Lze přečíst polohu ručiček na tlaané stupnici v
