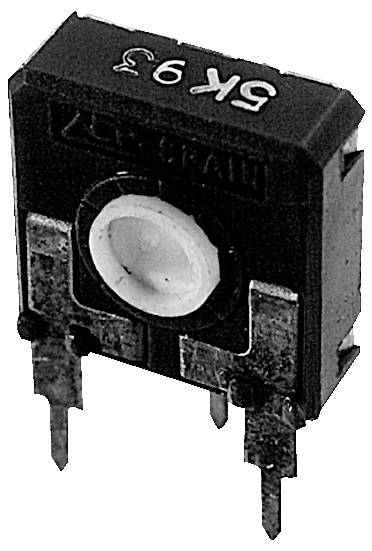

ACP CA14NH05-10KA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 10 kΩ 245 ° 265 ° 1 ks
Označení výrobce:
Objednací číslo:
Kategorie produktu
uhlíkový trimr
Odpor
10 kΩ
Charakteristika
lineární
Zatížitelnost
0.25 W
Úhel otáčení (mechanický)
265 °
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
25
-
7,00762 Kč
75
6% = 0,43 Kč
6,57945 Kč
125
13% = 0,89 Kč
6,11415 Kč
250
15% = 1,06 Kč
5,94386 Kč
500
18% = 1,26 Kč
5,75255 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 25
Násobky: 25
Celková cena (7,00762 Kč / kus)
175,19 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
ACP E regulátor RM10/5 10K, vertikální
Dodatečné informace:
Technické parametry
- Použití: Potenciometry 14 mm se používají především pro aplikace řízení na různých trzích:
- • Elektronické domácí spotřebiče, topení, větrání a klimatizace (HVAC), termostaty
- • Automotive: Ovládání HVAC, řízení osvětlení (přizpůsobení polohy a senzory), stmívač, ovládání vyhřívání sedadel
- • Průmyslová elektronika: Multimetr, osciloskopy, časové relé, měřicí a testovací přístroje
- ESD obal: Bez ESD
- Řada: CA14
- Provedení: Vertikální
- Náprava: Podélný otvor
- Tolerance odporu: ±20 %
- Odporová křivka: Lineární
- Jmenovitý výkon: 0,25 W
- Mezní napětí 250 V.
- Ovládání na straně
- Úhel otáčení, mechanický: 265 °
- Úhel otáčení, elektrický: 245 °
- Odolnost proti nárazu: 10 Ncm
- Točivý moment 2,5 Ncm
- Kategorie produktu
uhlíkový trimr
- Vlastnosti potenciometru
zapouzdřený
- Odpor
10 kΩ
- Charakteristika
lineární
- Zatížitelnost
0.25 W
- Mezní napětí
250 V
- Úhel otáčení (elektrický)
245°
- Úhel otáčení (mechanický)
265°
- Typ sepnutí
po straně
- Tolerance ±
20 %
- Šířka
6.0 mm
- V
21.0 mm
- Rastr (rozteč)
10 mm
- Rozm.
(d x š x v) 14.0 x 6.0 x 21.0 mm
- Obsah
1 ks
- Typ
CA14NH05-10KA2020
- Splňuje RoHS
ano
- Délka
14.0 mm
- Způsob montáže
montáž na plošný spoj
- Provozní teplota (max.)
70 °C
- Provozní teplota (min.)
-25 °C
- Zkušební značky
DIN 41450-1-4-5
Ke stažení
List technických údajů
List technických údajů 3464447 ACP CA14NH05-10KA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 10 kΩ 245 ° 265 ° 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3464447 ACP CA14NH05-10KA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 10 kΩ 245 ° 265 ° 1 ks
Popis
ACP smrk uhlíkového kompozitu RM10/5mm
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- • Odporová vrstva z plastického uhlíkového filmu přes vysoce flexibilní vodivé fólie (uhlíkové vrstvě)
- • Odolné proti vlhkosti a mechanickému namáhání
- • Zcela uzavřené pouzdro zabraňuje vniknutí prachu, kalafuny nebo jiných škodlivých látek
- • Kovové díly z neželezných kovů zabraňují oxidaci a zvyšují pájitelnost
- • Velmi dobrý kontakt mezi přípojkami a substrát snižuje odpor kontaktu
- • Použité plasty jsou odolné proti čisticím roztoků a obtížně zápalné podle třídy hořlavosti HB podle UL94
- • Velmi měkký, hebké chod brusky po celé stopě
- • Obdélníkový tvar umožňuje automatické vsazení
- • Dvoukontaktní bruska ve střední poloze ve stavu dodání
- • Lze přečíst polohu ručiček na tlaané stupnici v
