ABB MS132-2.5T výkonový vypínač 1 ks Rozsah nastavení (proud): 50 mA (max) Spínací napětí (max.): 690 V/AC Piece

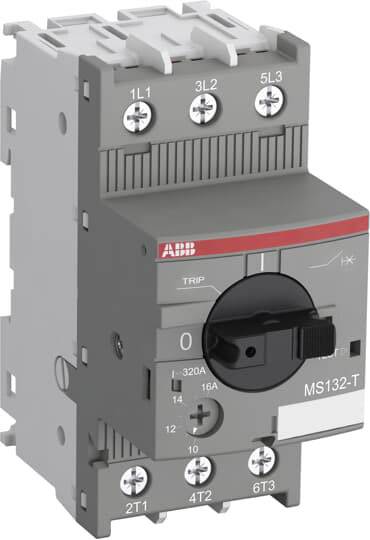

Výkonový jistič od ABB s regulátorem, štítkem a svorkami, vhodný pro použití v elektrických obvodech.

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

50 mA

Připojení

šroubovací

Druh obalu

Piece

Typ

MS132-2.5T

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Celková cena (1 896,69 Kč / kus)

1 896,69 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: MS132-2.5T

Rozsah nastavení proudu (max.): 50 mA

Rozsah nastavení (proud): 50 mA (max)

Zatěžovací proud: 2.5 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Připojení: šroubovací

: IP20

Šířka: 45 mm

Obsah: 1 ks

: 45

: 97.8 mm

: 86.5 mm

: 0.75 kW

: 2.5 A

: 3

: 110-690 V

: 1.6-2.5 A

: 1.8 W

: IP20

: Screw connection

: Turn button

: Complete device in housing

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Kategorie produktu

Druh obalu

Typ kontaktu

ABB E1.2N 1000 Ekip Touch LSI 4p F F výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 15000 mA (max) Spínací napětí (max.): 690 V/AC Piece

Objednací číslo:2318134

15000 mA

výkonový vypínač

Piece

4 spínací kontakty

ABB E1.2C 1000 Ekip Dip LSIG 3p WMP výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 15000 mA (max) Spínací napětí (max.): 690 V/AC Piece

Objednací číslo:2318137

15000 mA

výkonový vypínač

Piece

4 spínací kontakty

ABB E1.2B 800 Ekip Dip LI 4p F F výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 12000 mA (max) Spínací napětí (max.): 690 V/AC

Objednací číslo:2318478

12000 mA

výkonový vypínač

4 spínací kontakty

ABB E1.2C 800 Ekip Dip LSIG 3p F F výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 12000 mA (max) Spínací napětí (max.): 690 V/AC Single

Objednací číslo:2318649

12000 mA

výkonový vypínač

Single

4 spínací kontakty

ABB E1.2B 630 Ekip Dip LSI 4p F F výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 9450 mA (max) Spínací napětí (max.): 690 V/AC

Objednací číslo:2319174

9450 mA

výkonový vypínač

4 spínací kontakty

ABB E1.2C 800 Ekip Dip LI 3p F F výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 12000 mA (max) Spínací napětí (max.): 690 V/AC Piece

Objednací číslo:2319995

12000 mA

výkonový vypínač

Piece

4 spínací kontakty

ABB E1.2B 1000 Ekip Dip LI 4p F F výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 15000 mA (max) Spínací napětí (max.): 690 V/AC Piece

Objednací číslo:2320317

15000 mA

výkonový vypínač

Piece

4 spínací kontakty

ABB E1.2B 630 Ekip Hi-Touch LSI 3p F F výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 9450 mA (max) Spínací napětí (max.): 690 V/AC

Objednací číslo:2320792

9450 mA

výkonový vypínač

4 spínací kontakty

ABB E1.2B 630 Ekip Dip LI 3p WMP výkonový vypínač 1 ks 4 spínací kontakty Rozsah nastavení (proud): 9450 mA (max) Spínací napětí (max.): 690 V/AC Piece

Objednací číslo:2320954

9450 mA

výkonový vypínač

Piece

4 spínací kontakty

ABB BER65-4 příslušenství pro výkonový spínač 1 ks Piece

Objednací číslo:2321735

příslušenství pro výkonový spínač

Piece

Ke stažení

List technických údajů

List technických údajů 2328220 ABB MS132-2.5T výkonový vypínač 1 ks Rozsah nastavení (proud): 50 mA (max) Spínací napětí (max.): 690 V/AC Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2328220 ABB MS132-2.5T výkonový vypínač 1 ks Rozsah nastavení (proud): 50 mA (max) Spínací napětí (max.): 690 V/AC Piece

Popis

Ochranný spínač transformátorů MS132-T s tepelnou a elektromagnetickou ochranou je určen pro kompaktní a výkonnou řadu s vysokou Hohem vypnutí pro ochranu před zkraty do 25 a s šířkou modulu od 45 mm. U tohoto zařízení je primární jmenovitý proud transformátorů monitorován tepelnou kontrolou nastavováním na stupnici proudu. Zkratový výstup se spustí v případě výskytu 20-násobného nominního proudu přístroje. Teplotně kompenzovaný přístroj má ovládání otočnou rukojetí s jasným ukazatelem polohy spínače I/TRIP/0. Kromě toho má MS132-T zobrazení zkratu. Otočná rukojeť lze pomocí visacího zámku v poloze 0 přímo zablokovat. Kontakty pomocného, signálních a kurdového hlásiče, jakož i podpěťové a pracovní proudové spouště lze montovat bez nářadí. Zapojení 1fázových převodníků až do 25 m² a fázových spojek podporuje zapojení 1fázových transformátorů.

Tento text byl přeložen strojově.
