ABB AF26ZB-30-00-21 spínač 4 spínací kontakty 1.7 W 24 V 45 A s přepěťovou ochranou 1 ks

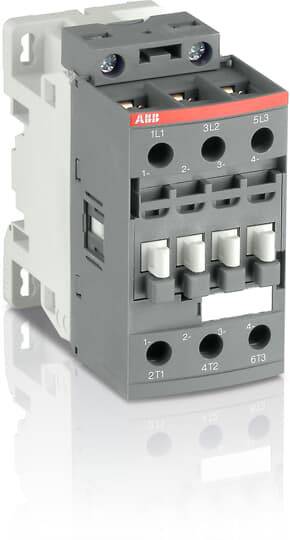

Na obrázku je zobrazen šedý elektrický stykač s několika svorkami. Má červenou nálepku s identifikací výrobce.

Kategorie produktu

spínač

Počet pólů

3pólový

Jmenovité napětí

24 V

Zatěžovací proud

45 A

Výkon

1.7 W

Datasheety: (PDF)

Doručení: Pá 11. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 255,37 Kč / kus)

3 255,37 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Kategorie produktu: spínač

Typ: AF26ZB-30-00-21

Počet pólů: 3pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Jmenovité napětí: 24 V

Řídicí napětí (min.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (min)

Spínací napětí (max.): 11 V/AC

Konstantní proud (max.): 45 A

Zatěžovací proud: 45 A

: 1.7 W

Vlastnosti: s přepěťovou ochranou

Připojení: šroubovací

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2318440 ABB AF26ZB-30-00-21 spínač 4 spínací kontakty 1.7 W 24 V 45 A s přepěťovou ochranou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2318440 ABB AF26ZB-30-00-21 spínač 4 spínací kontakty 1.7 W 24 V 45 A s přepěťovou ochranou 1 ks

Popis

3-pólová bezpečnostní čepice AFZB splňuje nejnovější normy pro kolejová vozidla a umožňuje montáž do kabiny nebo kabiny vlaků, které se často pohybují v tunelech nebo podjezdech. Spínání elektrických obvodů s motory, snadno indukčním nebo neindukčním zatížením. Splňují všechny důležité normy pro kolejová vozidla: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 a použitelné části norem EN 50155, odolnost proti otřesům a vibracím podle IEC 61373 kategorie 1, třída B. Rovněž dosahují nejvyšších stupňů v reakci na oheň a kouř při dodržení evropské normy EN 45545-2 (stupně nebezpečnosti HL2) při skupinové montáži. Čepice s kódem cívky -21 umožňuje přímé ovládání pomocí 24V DC 500mA SPS výstupů a při tom vyžaduje velmi nízký přídržný výkon pouze 1,7W. Čepice AFZB mohou odolávat krátkým poruchám napětí a poklesu napětí (dle SEMI F47-0706). Všechny dodatečně instalovatelné kontakty pomocné veřejné hadice jsou provedeny jako třecí kontakty podle přílohy L IEC60947-5-1. Dále mají zabudovanou ochranu proti přepětí a nepotřebují žádné další hasicí články.
