ABB AF116-30-22-13 stykač 5 spínacích kontaktů, 2 rozpínací kontakty 55 kW 1 ks

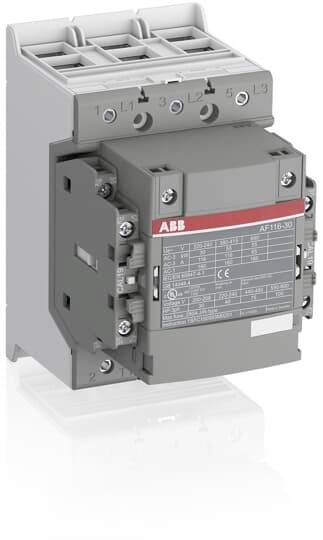

Elektrický stykač ABB, model AF116-30, pro průmyslové aplikace, šedý s technickými specifikacemi na přední straně.

Kategorie produktu

stykač

Výkon

55 kW

Připojení

šroubovací

Typ

AF116-30-22-13

Typ kontaktu

5 spínacích kontaktů

2 rozpínací kontakty

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Počet

Celková cena (16 325,00 Kč / kus)

Kč

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Kategorie produktu: stykač

Typ: AF116-30-22-13

Typ kontaktu: 5 spínacích kontaktů
2 rozpínací kontakty

Řídicí napětí (min.): 100 V/AC
100 V/DC

Řídicí napětí (max.): 250 V/AC
250 V/DC

Rozsah řídicího napětí: 100, 100 - 250, 250 V/AC, V/DC

Konstantní proud (max.): 160 A

: 55 kW

Připojení: šroubovací

Obsah: 1 ks

: NE

: 55 kW

: 3

: 0

: 2

: 2

: 116 A

: 160 A

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: AC/DC

: 29.828 kW

Ke stažení

List technických údajů

List technických údajů 3110868 ABB AF116-30-22-13 stykač 5 spínacích kontaktů, 2 rozpínací kontakty 55 kW 1 ks

Popis

Čepice AF116 až AF750 od 55 do 400 kW AC-3 (400 v) jsou určeny pro kompaktní řady s ovládáním AC/DC a velmi širokým rozsahem napětí cívky. Pouze 4 cívek kryje řídicí napětí od 20... 500 VDC do 24... 500 VAC - bez dalších nezbytných hasicích článků. Díky tomu jsou použitelné na celém světě a jen v malých rozptylu. AF116 až AF370 jsou k dispozici také ve verzi řízené přímo z PLC, od AF400 je standardně k dispozici SPS vstup. AF-stykače spíná výkonové obvody s motory, lehkým indukčním nebo neindukčním zatížením. K montáži je zapotřebí až 2 pomocné spínače umístěné na pravém i levém straně. Všechny kontakty pomocné veřejné služby jsou prováděny jako třerrorické kontakty podle přílohy L IEC60947-5-1. Sortiment je doplněn o další příslušenství, jako kryty svorek, pomocníky elektrického vedení a blokovací články.

Tento text byl přeložen strojově.
