ABB 2TAZ311000R2041 16 mA okamžité spínání 1 ks

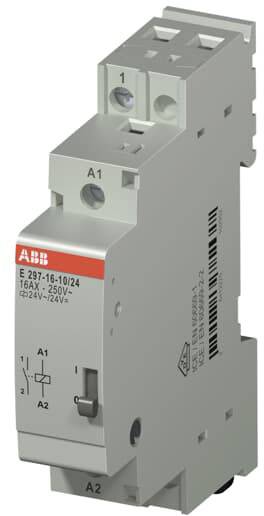

Elektrický relé modul, šedý s červenými a černými značkami, připojovací svorky nahoře, popis po straně. Vhodný pro 250V, 16A.

Druh obalu

Single

Řídicí napětí (min.)

21.6 V/AC

Řídicí napětí (max.)

24 V/AC

Zatěžovací proud

16 mA

Typ

E297-16-10/24

Datasheety: (PDF)

Doručení: Po 12. 10.

17 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 152,89 Kč / kus)

1 152,89 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Single

Typ: E297-16-10/24

Typ spínání: okamžité spínání

Řídicí napětí (min.): 21.6 V/AC

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 21.6 - 24 V/AC

Řídicí proud (max.): 16 mA

Zatěžovací proud: 16 mA

Max. spínací výkon: 3000 W

Výstupní proud (max.): 16 A

Typ kontaktu: 1 spínací kontakt

Šířka: 18 mm

Hloubka: 62 mm

Délka: 62 mm

Konstantní proud (max.): 16 A

Obsah: 1 ks

Jmenovité řídicí napětí: 250 V/AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2321547 ABB 2TAZ311000R2041 16 mA okamžité spínání 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2321547 ABB 2TAZ311000R2041 16 mA okamžité spínání 1 ks

Popis

Instalační relé E297 jsou elektromagneticky ovládané malé stykače s šířkou 18 mm (1 modulová jednotka). Toto instalační relé slouží pro spolehlivé ovládání spotřebičů. Instalační relé se zpravidla používá přes řídicí spínač (trvalý kontakt) tam, kde je např. potřeba ovládat osvětlení, klimatizace, ventilátor nebo podobné zařízení. Přístroj zůstane v poloze „zapnuto“, dokud je na cívce umístěno řídicí napětí. Při přerušení ovládacího napětí klesne relé instalace vždy do klidové polohy (vypnuto). Díky optimálnímu spínacímu výkonu se hodí i pro použití v průmyslovém prostředí a v situacích, kdy je nutné zajistit kontrolu nad výkonnějším spotřebičem (např. více svítidel). Díky použití optimalizované cívky (nízký ztrátový výkon = nižší provozní teplota) je zajištěno bezproblémové a bezpečné použití v elektrickém rozdělovačem. Tichý spínací hluk a bezbrumový magnetický systém také ospravedlňují použití ve veřejných budovách a v domácnostech. Instalační relé lze řídit podle typu pomocí běžných řídicích napětí AC/DC a jsou dimenzována pro jmenovitý proud 16 A. Přístroje s řídicím napětím 24 v/DC nejsou vhodné pro ovládání přes SPS!
