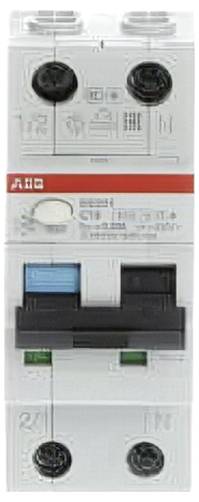

ABB 2CSR255180R1164 proudový chránič/elektrický jistič 16 A 0.03 A 240 V
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
proudový chránič/elektrický jistič
Pólů
2
Spouštěcí charakteristika
C
Jmenotivý zbytkový proud
0.03 A
Jmenovitý proud - filtr
16 A
Technické parametry
- Kategorie produktu
proudový chránič/elektrický jistič
- Pólů
2
- Spouštěcí charakteristika
C
- Jmenotivý zbytkový proud
0.03 A
- Barva
bílá
- Rozm.
(d x š x v) 69 x 35 x 85 mm
- Obsah
1 ks
- Jmenovitý proud
16 A
- Jmenovitý proud - filtr
16 A
- Vypínání
6 kA
- Provozní napětí
230 V
- Jmenovité napětí
240 V
- Šířka
35 mm
- V
85 mm
- Délka
69 mm
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3789672 ABB 2CSR255180R1164 proudový chránič/elektrický jistič 16 A 0.03 A 240 V
Popis
FI/LS chránič (RCBOs) poskytuje ochranu osobám i majetku a také ochranu před požáry elektricky zapalované podle DIN VDE 0100-410 a DIN VDE 0100-530. Zajišťují ochranu jednofázových obvodů proti přetížení a zkratovým proudům, ochranu u sinusových střídavých proudů a pulzujících proudů s hladkým podílem stejnosměrného proudu do 6 mA proti zemi. A také ochrana před chybami (ochrana před nepřímým dotykem), přídavná ochrana (s I °C = 30 mA) a ochrana proti požáru (s I °C = 300 mA). Splňují produktové normy IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Oblasti použití jsou domácí, obchodní a průmyslové aplikace. Rozsáhlý sortiment příslušenství vám nabízí vše, co was potřebujete pro instalaci. Mnoho povolení činí DS201 ideální pro použití na celém světě. Jmenovitý spínací výkon podle IEC/EN 61009 ICN = 6 kA RCBO DS201 a typ a je 1pól. Chráněn (LS), 2pólové spínání.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Chybový proud: Typ a
- Provozní napětí zkušebního zařízení (ut): (Minimum) 170 v, (maximum) maximum 264 V.
- Zkušební izolační napětí: 2 kV
- Jmenovitá odolnost proti zkratu v mezním proudu (ICU): 10 kA
- Jmenovitý výkon vypnutého výkonu (IΔm): EN 61009-1 6000 a, IEC 61009-1 6000 A.
- Jmenovitý vypínací výkon v, jmenovitý poruchový spínací výkon IΔm (ICS): 7.5 kA
- Napájení: Libovolné
- Indikace polohy spínače: Červená ZAPNUTO/zelená
- Třída energetické hranice: 3
- Elektrická životnost 10000 cyklů
- Mechanická zatížitelnost 20000 cyklů
- Počet pólů, které jsou předmětem průmyslového vlastnictví: 1
- Počet pólů: 1P+N
- Počet rozestupů v modulech na DIN lištu: 2
- Zobrazení závady: Modré značení na páce přepínače
- Časové zpoždění FI: Okamžité
- Poloha N vedoucího: Vpravo
- Utahovací moment: 2.8 N
- m
- Typ příslušenství: Pomocný kontakt, signální/pomocný kontakt, pomocný kontaktní kontakt, pomocný kontaktní kontakt, spoušť pracovního proudu, podpěťový spouštěč, pohon motoru/dálkového ovládání
- Typ pouzdra: Izolační hmota skupiny I - II, RAL 7035
- Typ šroubové svorky: Dvojice rovně orientovaných válcových lift připojení
- Materiál spínací rukojeti: Izolační skupina II, černá, plombovatelná
- Příslušenství sestavitelné: Ano
- Možnost připojení:
- Fázová lišta 10... 10 mm²
- vícežilové 0.75... 25 mm²
- Flexibilní s kabelovou dutinkou 0.75... 16 mm²
- pružný 0.75... 16 mm²
- Průřez: (1 - pevný) 0.75 … 25 m², (4 - vícevodičový) 0.75 … 16 m²
- Délka odizolování: 12 mm
- Typ připojení: šroubová svorka
- Přepínač s ovládacím oddílkem
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
