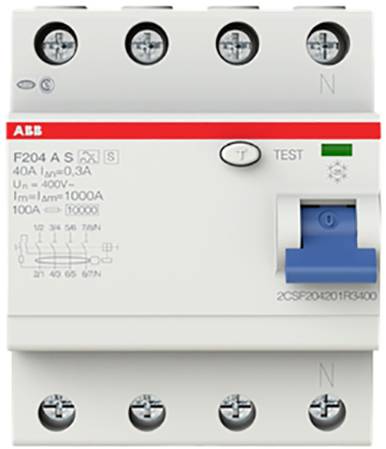

ABB 2CSF204201R3400 F204 A S-40/0,3 proudový chránič A 4pólový 40 A 0.3 A 400 V
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
proudový chránič
Pólů
4
Spouštěcí charakteristika
A
Jmenotivý zbytkový proud
0.3 A
Jmenovitý proud - filtr
40 A
Datasheety: (PDF)
Technické parametry
- Kategorie produktu
proudový chránič
- Pólů
4
- Spouštěcí charakteristika
A
- Jmenotivý zbytkový proud
0.3 A
- Jmenovitý proud
40 A
- Jmenovitý proud - filtr
40 A
- Rozm.
(d x š x v) 150 cm x 50 mm x 100 mm
- Obsah
1 ks
- Jmenovité napětí
400 V
- Šířka
50 mm
- V
100 mm
- Délka
150 cm
- Hloubka
69 mm
- Hmotnost
0
DIN rail
AC
69 mm
40 A
400 V
500 V
4
0.3 A
2
4
NE
IP2X
25-25 mm²
0-25 mm²
-25-55 °C
ANO
4
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 proudový chránič A 4pólový 40 A 0.3 A 400 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 proudový chránič A 4pólový 40 A 0.3 A 400 V
Popis
Proudový chránič (RCCBs) poskytuje ochranu osob a majetku a také ochranu před požáry elektricky zapalované podle DIN VDE 0100-410 a DIN VDE 0100-530. Proudový chránič konstrukční řady F200 zajišťuje ochranu u střídavých proudů a pulzujících proudů s hladkým podílem stejnosměrného proudu do 6 mA proti zemi. A ochranu před poruchou (ochrana před nepřímým dotykem) a před požárem (s IΔn ≤ 300 mA). Splňují produktové normy IEC/EN 61008-1, 61008-2-1, 0664 10 (VDE 61543, 11, 30) a pro F200 a až 100 a UL 1053. Oblasti použití jsou domácí, obchodní a průmyslové aplikace. Rozsáhlý sortiment příslušenství vám nabízí vše, was co potřebujete pro instalaci. Mnoho povolení činí model F200 ideální pro použití na celém světě. Optimální kompromis mezi bezpečností a kontinuitou provozu díky odolnosti proti nechtěnému spuštění rázovou odolností (8/20 μs) = 5000 A. Selektivita s následným zařízením s nižším jmenovitým chybovým proudem např. 30 mA (viz tabulka selektivity v podkapitole „Technické detaily pro zařízení na ochranu proti chybám (RCD)“).
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
