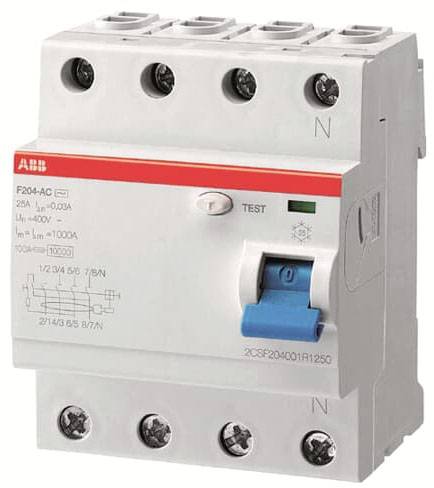

ABB 2CSF204197R1250 F204 A-25/0,03 400Hz proudový chránič A 4pólový 25 A 0.03 A 400 V
Kategorie produktu
proudový chránič
Pólů
4
Spouštěcí charakteristika
A
Jmenotivý zbytkový proud
0.03 A
Jmenovitý proud - filtr
25 A
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Kategorie produktu
proudový chránič
- Pólů
4
- Spouštěcí charakteristika
A
- Jmenotivý zbytkový proud
0.03 A
- Jmenovitý proud
25 A
- Jmenovitý proud - filtr
25 A
- Obsah
1 ks
- Jmenovité napětí
400 V
- Hloubka
69 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2321180 ABB 2CSF204197R1250 F204 A-25/0,03 400Hz proudový chránič A 4pólový 25 A 0.03 A 400 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2321180 ABB 2CSF204197R1250 F204 A-25/0,03 400Hz proudový chránič A 4pólový 25 A 0.03 A 400 V
Popis
Proudový chránič (RCCBs) poskytuje ochranu osob a majetku a také ochranu před požáry elektricky zapalované podle DIN VDE 0100-410 a DIN VDE 0100-530. Proudový chránič konstrukční řady F200 zajišťuje ochranu při střídavých proudech sinusového tvaru a pulzujících proudech s hladkým společným chybným proudem až 6 mA proti zemi. Splňují produktové normy IEC/EN 61008-1, 61008-2-1, 61543. Oblasti použití jsou průmyslové a průmyslové aplikace, např. v průmyslových sítích s 200 Hz nebo 400 Hz. Rozsáhlý sortiment příslušenství vám nabízí vše, was co potřebujete pro instalaci. Výhody: Díky zvýšení frekvence se zvýší magnetický odpor prstencového proudového měniče od Standard-RCCBs. Tím je dosaženo hodnoty rostoucího poruchového proudu při 400 Hz hodnot, které jsou třikrát nebo několikanásobně větší než hodnoty poruchového proudu při 50 Hz. RCCB F200 400 Hz zaručuje ochranu před chybovým proudem (ochrana při nepřímým dotykem) a dodatečnou ochranu (s IΔn ≤ 30 mA), vzhledem k tomu, že provozní chybový proud se nezvyšuje s frekvencí sítě.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
