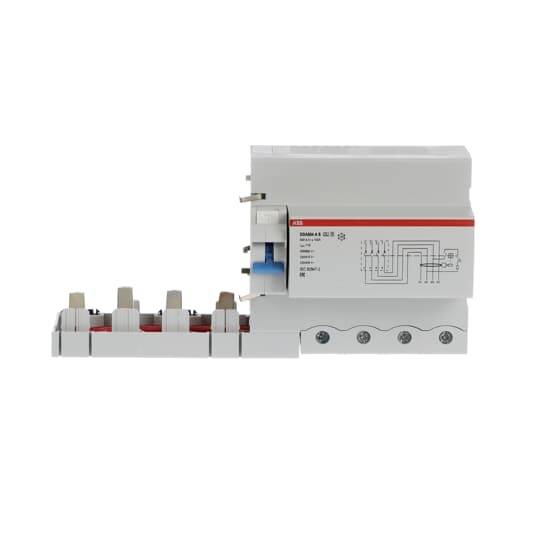

ABB 2CSB804201R5000 DDA804AS-100/1 proudový chránič 100 A 1 A 690 V
Kategorie produktu
proudový chránič
Pólů
4
Jmenotivý zbytkový proud
1 A
Jmenovitý proud - filtr
100 A
Jmenovitý proud
100 A
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Kategorie produktu
proudový chránič
- Pólů
4
- Jmenotivý zbytkový proud
1 A
- Jmenovitý proud
100 A
- Jmenovitý proud - filtr
100 A
- Obsah
1 ks
- Jmenovité napětí
690 V
100 A
690 V
4
NE
0 ms
A
5 kA
1-1 A
230-690 V
50/60 Hz
IP2X
6-50 mm²
6-70 mm²
NE
-25-60 °C
NE
ANO
6 kV
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3118847 ABB 2CSB804201R5000 DDA804AS-100/1 proudový chránič 100 A 1 A 690 V
Popis
Blok FI (RCU) je pro snadnou montáž pomocí velmi výkonných jističů konstrukční řady S800. Z toho následující kombinace FI/LS (RCBOs) poskytují ochranu před požárem elektrickým zapalováním a ochranu před požárem elektrickým zapalováním. Zajišťují ochranu obvodů proti přetížení a zkratovým proudům 2P, 3P nebo 4P, ochranu při střídavých proudech ve sinusovém tvaru a pulzujících proudech s hladkým podílem stejnosměrného proudu do 6 mA proti zemi. A také ochranu před chybami (ochrana při nepřímým dotyku), dodatečnou ochranu (s IΔn ≤ 30 mA) a požární ochranu (s I-∆n ≤ 300 mA). Splňují produktovou normu IEC/EN 60947-2. Oblasti použití jsou průmyslové aplikace. Rozsáhlý sortiment příslušenství vám nabízí vše, co was potřebujete pro instalaci.
Optimální kompromis mezi bezpečností a kontinuitou provozu díky odolnosti proti nechtěnému spuštění rázovou odolností (8/20 μs) = 5000 A. selektivita se zapnutými zařízeními s nižším jmenovitým chybovým proudem např. 30 mA.
Tento text byl přeložen strojově.
Optimální kompromis mezi bezpečností a kontinuitou provozu díky odolnosti proti nechtěnému spuštění rázovou odolností (8/20 μs) = 5000 A. selektivita se zapnutými zařízeními s nižším jmenovitým chybovým proudem např. 30 mA.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
