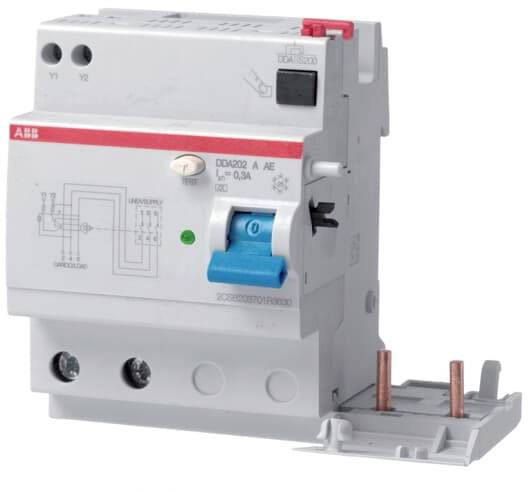

ABB 2CSB202701R1630 DDA202 A-63/0,03 AE proudový chránič A 2pólový 63 A 0.03 A 230 V

Blok FI (RCU) je pro snadnou montáž pomocí jističů řady S200. Z toho následující kombinace FI/LS (RCBOs) poskytují ochranu osob a majetku a také ochranu před elektricky zapálenými požáry podle DIN VDE 0100-410 a DIN VDE 0100-530. Zajišťují ochranu 1P+N, 2P, 3P, 3P+N nebo 4P obvodů proti přetížení a zkratovým proudům, ochranu u sinusových střídavých proudů a pulzujících proudů s hladkým rovným proudem až 6 mA proti zemi. A také ochranu před chybami (ochrana při nepřímým dotyku), dodatečnou ochranu (s IΔn ≤ 30 mA) a požární ochranu (s I-∆n ≤ 300 mA). Splňují produktovou normu IEC/EN 61009 příloha G. Oblasti použití jsou komerční a průmyslové aplikace. Blok FI se dodává se dvěma dalšími svorkami, které se používají v nouzovém prostředí k dálkovému otevření v kladné bezpečnosti. K těmto svorkám by měl být připojen dálkově ovládaný obvod, pokud jsou tlačítka s otevíracím kontaktem zapojena do série. Je třeba mít na paměti, že více než jeden obvod DDA200 nemůže sledovat stejný obvod a že je pro každý obvod DDA200 AE nutný pevně přiřadený obvod NOT. DDA200 AE musí být napájeno shora. Při připojení na samočinné pojistky S200 P mají vlastnosti oddělovače podle IEC 60947-1.

Tento text byl přeložen strojově.
