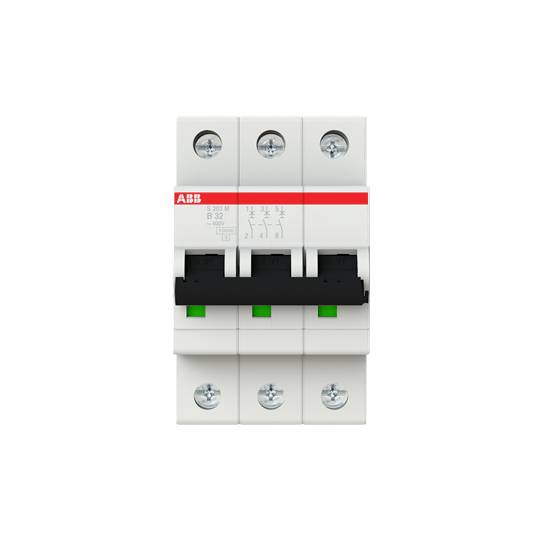

ABB 2CDS273001R0325 S203M-B32 elektrický jistič 32 A 400 V
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
elektrický jistič
Pólů
3
Spouštěcí charakteristika
B
Jmenovitý proud - filtr
32 A
Jmenovitý proud
32 A
Datasheety: (PDF)
Technické parametry
- Kategorie produktu
elektrický jistič
- Pólů
3
- Spouštěcí charakteristika
B
- Jmenovitý proud - filtr
32 A
- Jmenovitý proud
32 A
- Rozm.
(d x š x v) 150 cm x 50 mm x 100 mm
- Obsah
1 ks
- Jmenovité napětí
400 V
- Šířka
50 mm
- V
100 mm
- Délka
150 cm
IP20
- Hmotnost
0
AC/DC
69 mm
32 A
400 V
50-60 Hz
B
440 V
3
3
3
3
NE
IP20
3
NE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
NE
ANO
3
10 kA
10 kA
25 kA
15 kA
4 kV
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3114515 ABB 2CDS273001R0325 S203M-B32 elektrický jistič 32 A 400 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3114515 ABB 2CDS273001R0325 S203M-B32 elektrický jistič 32 A 400 V
Popis
Automatické jističe řady s 200 M chrání kabely a vodiče před přetížením a zkratem podle DIN VDE 0100-430 a DIN VDE 0100-530. Splňují stavební požadavky DIN VDE 0641-11 popř. IEC/EN 60898-1, DIN VDE 0660-101, POPŘ. IEC/EN60947-2 a UL1077 a CSA 22.2 No. 235. Patentovaná připojovací svorka zajišťuje jednoduché a bezpečné připojení a manipulaci pomocí tiskové desky. Pro lepší viditelnost při zapojení je otvor pro připojení vedení nad připojovacím otvorem pro lištu. Průřezy vodiče až do 35 mm² lze připojit přímo k zařízení přes připojovací svorku s izolací s třídou ochrany IP20. Rozsáhlý sortiment příslušenství vám nabízí vše, co was potřebujete pro instalaci. Četné schválení dělají z s 200 M FIT pro celosvětové použití. Každý přístroj je před dodávkou podroben třem intenzivním zkouškám na kvalitu a výkon.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
