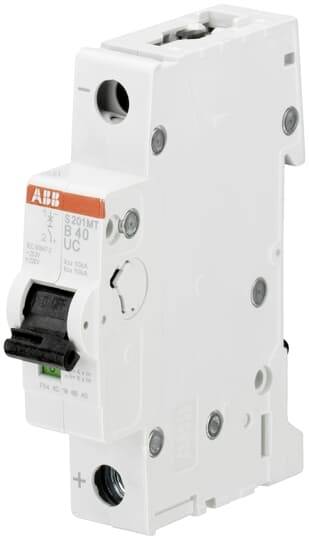

ABB 2CDS271065R0204 S201MT-C20UC elektrický jistič 20 A 220 V
Kategorie produktu
elektrický jistič
Pólů
1
Spouštěcí charakteristika
C
Jmenovitý proud - filtr
20 A
Jmenovitý proud
20 A
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Kategorie produktu
elektrický jistič
- Pólů
1
- Spouštěcí charakteristika
C
- Jmenovitý proud - filtr
20 A
- Jmenovitý proud
20 A
- Obsah
1 ks
- Jmenovité napětí
220 V
IP20
AC/DC
69 mm
20 A
220 V
50-60 Hz
C
484 V
3
3
3
1
NE
IP20
1
NE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
NE
ANO
1
10 kA
10 kA
4 kV
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3114019 ABB 2CDS271065R0204 S201MT-C20UC elektrický jistič 20 A 220 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3114019 ABB 2CDS271065R0204 S201MT-C20UC elektrický jistič 20 A 220 V
Popis
Automatické jističe řady s 200 MT UC chrání kabely a vodiče před přetížením a zkratem podle DIN VDE 0100-430 a DIN VDE 0100-530. Splňují stavební požadavky DIN VDE 0641-11 popř. IEC/EN 60898-1, DIN VDE 0660-101, POPŘ. IEC/EN60947-2, úroveň nebezpečí R26/HL3 podle DIN EN 45545 a třída 3 podle NF F 16-101/102 (I2-F3) a kategorie 1 - třída a/B (namontované) podle IEC 61373. Patentovaná připojovací svorka zajišťuje jednoduché a bezpečné připojení a manipulaci pomocí tiskové desky. Pro lepší viditelnost při zapojení je otvor pro připojení vedení nad připojovacím otvorem pro lištu. Průřezy vodiče až do 35 mm² lze připojit přímo k zařízení přes připojovací svorku s izolací s třídou ochrany IP20. Rozsáhlý sortiment příslušenství vám nabízí vše, co was potřebujete pro instalaci. S200 MT UC disponuje vysokým výkonem, funkcí pro vypnutí při zkratu a flexibilním použitím pro AC a DC aplikace. Každý přístroj je před dodávkou podroben třem intenzivním zkouškám na kvalitu a výkon.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
