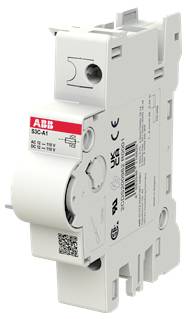

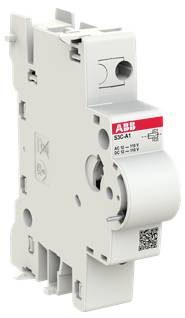

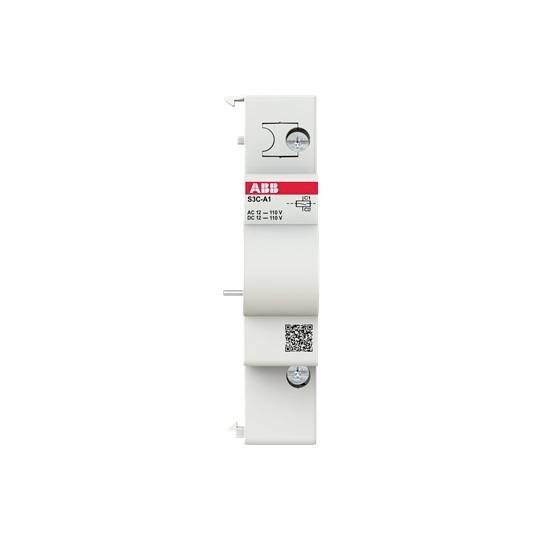

ABB 2CDS200982R0001 S3C-A1 spoušť pracovního proudu 1 ks

K dálkovému vypínání (vypnutí) hlavního přístroje, se samočinným přerušením během 10 ms, při připojení napětí. Vhodný pro řady automatických pojistek (MCBs) S200, S300P, FI (RCCBs) F200 a až 100 a, F200 F, F200 B až 63 a, FI/LS spínač (RCBOs) DS201, kombinace FI/LS (RCBOs) DS200 (DDA200 + S200), DS250N-UC, AFDD-C1 a ARDS-200. Lze použít s LS (MCBs) SN201 a FI/LS (RCBOs) DS203NC přes vazební modul/pomocný kontakt SN201-IH. Spoušť pracovního proudu používají cívku jako LS (MCBA) k aktivaci. Pro spuštění spouštěče pracovního proudu je nutné zvolit správné napětí a zajistit, aby byl příslušný Ibmax (jak je uvedeno v katalogovém listu / v návodu k obsluze) poskytnut z použitého zdroje napájení. Pokud napájení poskytuje vyšší proudy, sníží spoušť pracovního proudu proud na Ibmax. Základě vnitřního odporu. Jakmile se spustí pracovní proudový spouštěč, je kontakt uvnitř otevřen proudového obvodu, i když je ještě spínač zapnutý. Uvolňovací mechanismus zařízení pro pracovní proud umožňuje nový start hlavní ochranné jednotky teprve tehdy, když pracovní proudový spouštěč již neobdrží externí spouštěcí signál.

Tento text byl přeložen strojově.
