Name: ABB 2CDL240101R1008 PS4/8 fázová lišta 4PH., 8piny, 10qmm Phase busbar 16 mm² 80 A 690 V 1 ks
Brand: ABB
SKU: 2328940
Availability: BackOrder

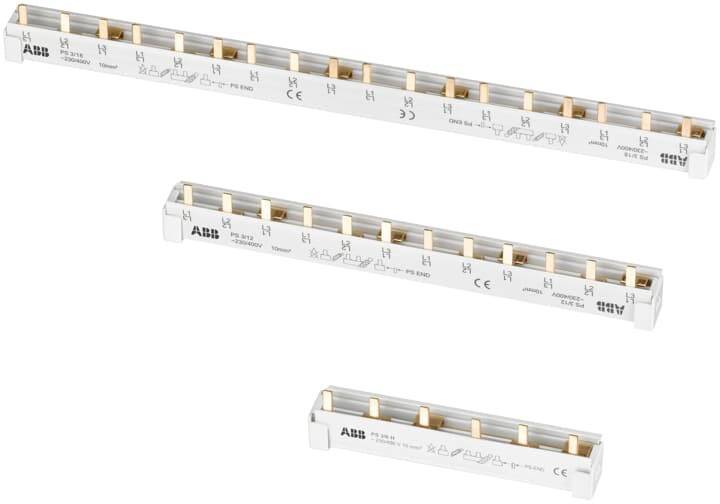

Tři bílé proudové lišty ABB různých délek s měděnými přípojkami. Jsou navrženy pro elektrické rozvody v rozváděčích.

Kategorie produktu

Phase busbar

Jmenovité napětí

690 V

Průřez

16 mm²

Jmenovitý proud

80 A

Jmenovitý proud - filtr

80 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 18. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (335,00 Kč / kus)

335,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet dělících jednotek: -
Jmenovitá odolnost proti krátkému jmenovitému proudu ICW: 25
Jmenovité rázové napětí: -
Vhodné pro počet zařízení: 2
Vhodné pro zařízení s pomocným spínačem: Ne
Vhodné pro zařízení s N-vodičem: Ne
Izolovaný: Ano
Max. Jmenovité provozní napětí se stupněm utajení UE: 690
Průřez 16
Rozestupy 17.5 mm
Jmenovitý zkratový proud IQ: -
Jmenovitý trvalý proud IU: 80
Provedení elektrické přípojky: Pero
Počet pólů: 8
Délka: 138
Počet fází: 4

Jmenovité napětí: 690 V

Kategorie produktu: Phase busbar

Průřez: 16 mm²

Jmenovitý proud: 80 A

Jmenovitý proud - filtr: 80 A

Obsah: 1 ks

Délka: 138 mm

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Průřez

ABB 2CDL010001R1057 PS1/57-S9 fázová lišta 1pH., 57piny, 10qmm, pro S9 Phase busbar šedá 10 mm² 63 A 1 ks

Objednací číslo:2324797

Doručení: St 18. 11.

Conrad Electronic

63 A

10 mm²

Min.: 1

Násobky: 1

695,00 Kč^*

ABB 2CDL010001R1637 PS1/37/16INZ fázová lišta 37x1P, 16qmm, kolík,pro INZ Phase busbar 16 mm² 80 A 690 V 1 ks

Objednací číslo:2328365

Doručení: Po 9. 11.

3 KsConrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

595,00 Kč^*

ABB 2CDL010007R1603 PS 1/3/16 Limitor TNC fázová lišta 1-pH., 16 mm2, pro síť limitor TNC Phase busbar 16 mm² 80 A 690 1 ks

Objednací číslo:2324798

Doručení: St 18. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

169,99 Kč^*

ABB 2CDL010011R1057 PS1/57N-S9 fázová lišta 1pH., 57piny, 10qmm, N/modrá, pro S9 Phase busbar barevná 10 mm² 63 A 1 ks

Objednací číslo:2329893

Doručení: St 18. 11.

Conrad Electronic

63 A

10 mm²

Min.: 1

Násobky: 1

639,00 Kč^*

ABB 2CDL010017R1604 PS 1/4/16 Limitor TT fázová lišta 1-PT., 16 mm2, pro limitní nebo TT síť Phase busbar 16 mm² 80 A 690 V 1 ks

Objednací číslo:2325205

Doručení: St 18. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

259,00 Kč^*

ABB 2CDL010101R1639 PS 1/39/16 ILT-E fázová lišta 1-pH., 39 pinů, 16 mm2, pro ILT-E. Phase busbar 16 mm² 80 A 690 1 ks

Objednací číslo:2324799

Doručení: St 18. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

1 005,00 Kč^*

ABB 2CDL010101R3039 PS 1/39/30 ILT-E fázová lišta 1-pH., 39 pinů, 30 mm2, pro ILT-E. Phase busbar 30 mm² 120 A 690 V 1 ks

Objednací číslo:2327374

Doručení: St 18. 11.

Conrad Electronic

120 A

30 mm²

Min.: 1

Násobky: 1

1 699,00 Kč^*

ABB 2CDL030001R1639 PS3/39/16INZ fázová lišta 13 x 3P, 16 qmm, kolík,pro INZ Phase busbar 16 mm² 80 A 690 V 1 ks

Objednací číslo:2329524

Doručení: St 18. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

1 545,00 Kč^*

ABB 2CDL030101R1639 PS 3/39/16 ILT-E fázová lišta 3-PT., 39 pinů, 16 qmm, pro ILT-E. Phase busbar 16 mm² 80 A 690 V 1 ks

Objednací číslo:2326596

Doručení: St 18. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

2 369,00 Kč^*

ABB 2CDL030101R3039 PS 3/39/30 ILT-E fázová lišta 3-PT., 39 pinů, 30 qmm, pro ILT-E. Phase busbar 30 mm² 120 A 690 V 1 ks

Objednací číslo:2329220

Doručení: St 18. 11.

Conrad Electronic

120 A

30 mm²

Min.: 1

Násobky: 1

3 355,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2328940 ABB 2CDL240101R1008 PS4/8 fázová lišta 4PH., 8piny, 10qmm Phase busbar 16 mm² 80 A 690 V 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2328940 ABB 2CDL240101R1008 PS4/8 fázová lišta 4PH., 8piny, 10qmm Phase busbar 16 mm² 80 A 690 V 1 ks

Popis

Fázové lišty ABB umožňují bezpečné a ekonomické propojení jističů, zařízení pro ochranu proti chybnému proudu a dalších modulárních instalačních zařízení. Pro správný výběr fázové lišty je třeba dbát na typ svorky (dvojitá svorka nebo klecová svorka), počet pólů zařízení (1, 2, 3, 4, 1+N nebo 3+N), Typ zařízení (bankomaty, zařízení na ochranu proti chybnému proudu nebo modulární instalační zařízení), kombinace různých typů zařízení, použití záložních automatů s namontovanými pomocnými spínači na pravou i dolní straně, průřez přípojné lišty (proudová zatížitelnost), počet modulů (výběr ze standardních fázových lišt nebo zkrácených fázových lišt)

Tento text byl přeložen strojově.
