Name: ABB 2CDL230010R1012 PS3/12A fázová lišta 3fázový, 12 pinů, 10 qmm Phase busbar šedá 10 mm² 63 A 1 ks
Brand: ABB
SKU: 2328683
Availability: BackOrder

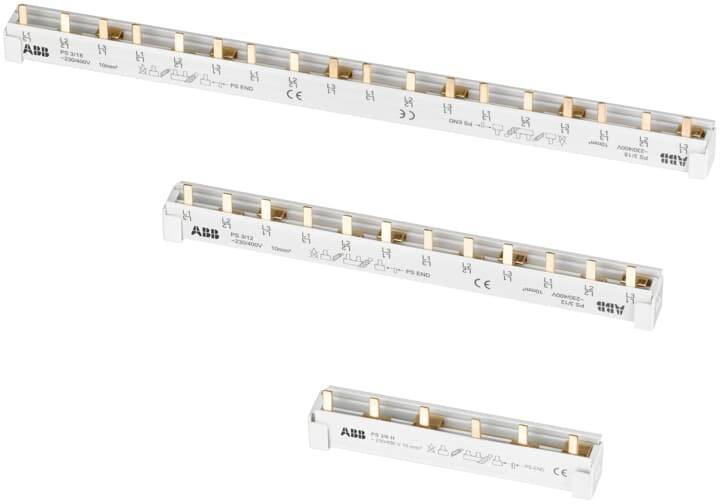

Tři bílé sběrnice od ABB různých délek s měděnými kontakty, určené pro elektrickou distribuci v rozvaděčích.

Kategorie produktu

Phase busbar

Barva

šedá

Průřez

10 mm²

Jmenovitý proud

63 A

Jmenovitý proud - filtr

63 A

Datasheety: (PDF)

Doručení: Út 3. 11.

24 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (301,65 Kč / kus)

301,65 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet dělících jednotek: -
Jmenovitá odolnost proti krátkému jmenovitému proudu ICW: 25
Jmenovité rázové napětí 4.5
Vhodné pro počet zařízení: 4
Vhodné pro zařízení s pomocným spínačem: Ne
Vhodné pro zařízení s N-vodičem: Ne
Izolovaný: Ano
Max. Jmenovité provozní napětí se stupněm utajení UE: 690
Průřez 10
Rozestupy 17.5 mm
Jmenovitý zkratový proud IQ: 25
Jmenovitý trvalý proud IU: 63
Provedení elektrické přípojky: Pero
Počet pólů: 12
Délka: 214
Počet fází: 3

Kategorie produktu: Phase busbar

Barva: šedá

Průřez: 10 mm²

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Obsah: 1 ks

Délka: 214 mm

Hmotnost: 0

: Grey

: ANO

: 3

: 63 A

: 12

: 216 m

: 25 kA

: 12

: 4.5 kV

: Pin

: 25 kA

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Průřez

ABB 2CDL010001R1057 PS1/57-S9 fázová lišta 1pH., 57piny, 10qmm, pro S9 Phase busbar šedá 10 mm² 63 A 1 ks

Objednací číslo:2324797

Doručení: St 11. 11.

Conrad Electronic

63 A

10 mm²

Min.: 1

Násobky: 1

574,38 Kč^*

ABB 2CDL010001R1637 16 mm² 80 A 690 V

Objednací číslo:2328365

Doručení: Út 3. 11.

3 KsConrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

491,74 Kč^*

ABB 2CDL010007R1603 PS 1/3/16 Limitor TNC fázová lišta 1-pH., 16 mm2, pro síť limitor TNC Phase busbar 16 mm² 80 A 690 1 ks

Objednací číslo:2324798

Doručení: St 11. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

140,49 Kč^*

ABB 2CDL010011R1057 PS1/57N-S9 fázová lišta 1pH., 57piny, 10qmm, N/modrá, pro S9 Phase busbar barevná 10 mm² 63 A 1 ks

Objednací číslo:2329893

Doručení: St 11. 11.

Conrad Electronic

63 A

10 mm²

Min.: 1

Násobky: 1

528,10 Kč^*

ABB 2CDL010017R1604 PS 1/4/16 Limitor TT fázová lišta 1-PT., 16 mm2, pro limitní nebo TT síť Phase busbar 16 mm² 80 A 690 V 1 ks

Objednací číslo:2325205

Doručení: St 11. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

214,05 Kč^*

ABB 2CDL010101R1639 16 mm² 80 A 690

Objednací číslo:2324799

Doručení: St 11. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

830,58 Kč^*

ABB 2CDL010101R3039 PS 1/39/30 ILT-E fázová lišta 1-pH., 39 pinů, 30 mm2, pro ILT-E. Phase busbar 30 mm² 120 A 690 V 1 ks

Objednací číslo:2327374

Doručení: St 11. 11.

Conrad Electronic

120 A

30 mm²

Min.: 1

Násobky: 1

1 404,13 Kč^*

ABB 2CDL030001R1639 PS3/39/16INZ fázová lišta 13 x 3P, 16 qmm, kolík,pro INZ Phase busbar 16 mm² 80 A 690 V 1 ks

Objednací číslo:2329524

Doručení: St 11. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

1 276,86 Kč^*

ABB 2CDL030101R1639 PS 3/39/16 ILT-E fázová lišta 3-PT., 39 pinů, 16 qmm, pro ILT-E. Phase busbar 16 mm² 80 A 690 V 1 ks

Objednací číslo:2326596

Doručení: St 11. 11.

Conrad Electronic

80 A

16 mm²

Min.: 1

Násobky: 1

1 957,85 Kč^*

ABB 2CDL030101R3039 PS 3/39/30 ILT-E fázová lišta 3-PT., 39 pinů, 30 qmm, pro ILT-E. Phase busbar 30 mm² 120 A 690 V 1 ks

Objednací číslo:2329220

Doručení: St 11. 11.

Conrad Electronic

120 A

30 mm²

Min.: 1

Násobky: 1

2 772,73 Kč^*

Ke stažení

List technických údajů

List technických údajů 2328683 ABB 2CDL230010R1012 PS3/12A fázová lišta 3fázový, 12 pinů, 10 qmm Phase busbar šedá 10 mm² 63 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2328683 ABB 2CDL230010R1012 PS3/12A fázová lišta 3fázový, 12 pinů, 10 qmm Phase busbar šedá 10 mm² 63 A 1 ks

Popis

Fázové lišty ABB umožňují bezpečné a ekonomické propojení jističů, zařízení pro ochranu proti chybnému proudu a dalších modulárních instalačních zařízení. Pro správný výběr fázové lišty je třeba dbát na typ svorky (dvojitá svorka nebo klecová svorka), počet pólů zařízení (1, 2, 3, 4, 1+N nebo 3+N), Typ zařízení (bankomaty, zařízení na ochranu proti chybnému proudu nebo modulární instalační zařízení), kombinace různých typů zařízení, použití záložních automatů s namontovanými pomocnými spínači na pravou i dolní straně, průřez přípojné lišty (proudová zatížitelnost), počet modulů (výběr ze standardních fázových lišt nebo zkrácených fázových lišt)
