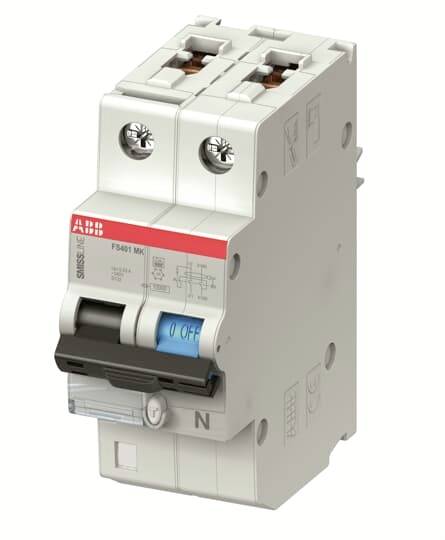

ABB 2CCL562310E1165 proudový chránič/elektrický jistič pro smíšené frekvence 16 A 0.03 A
Kategorie produktu
proudový chránič/elektrický jistič
Spouštěcí charakteristika
B
Jmenotivý zbytkový proud
0.03 A
Jmenovitý proud - filtr
16 A
Jmenovité napětí
240 V
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Jmenovité napětí
240 V
- Kategorie produktu
proudový chránič/elektrický jistič
- Spouštěcí charakteristika
B
- Jmenotivý zbytkový proud
0.03 A
- Obsah
1 ks
- Jmenovitý proud
16 A
- Jmenovitý proud - filtr
16 A
- Provedení
pro smíšené frekvence
AC
91 mm
16 A
240 V
B
500 V
0.03 A
F
3 kA
3
3
2
2
50/60 Hz
IP20
1
ANO
25 kA
0-35 mm²
0-35 mm²
ANO
NE
2
ANO
4 kV
75 kA
Short-time delayed
10 kA
Ke stažení
List technických údajů
List technických údajů 3117051 ABB 2CCL562310E1165 proudový chránič/elektrický jistič pro smíšené frekvence 16 A 0.03 A
Popis
FI/LS chránič (RCBOs) poskytuje ochranu osobám i majetku a také ochranu před požáry elektricky zapalované podle DIN VDE 0100-410 a DIN VDE 0100-530. Zajišťují ochranu jednofázových obvodů proti přetížení a zkratovým proudům, ochranu u sinusových střídavých proudů a pulzujících proudů s hladkým stejnosměrným proudem až 10 mA proti zemi. A také ochranu před chybami (ochrana při nepřímým dotyku), dodatečnou ochranu (s IΔn ≤ 30 mA) a požární ochranu (s I-∆n ≤ 300 mA). Mají vyšší necitlivost proti nechtěnému spuštění díky krátkočasovému zpoždění a mohou rozpoznat smíšené proudy do 1 kHz. Splňují produktovou normu IEC/EN 61009-1 (VDE 0664-20). Připojení se provádí přímo přes zásuvný systém Smissibline TP a vnější zapojení lze zvolit u jednofázových zařízení (L1, L2 nebo L3)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
