Name: 6pólová 315 A 1200 V Siemens 3KD40600PE200
Brand: Siemens
SKU: 1742098
Availability: BackOrder

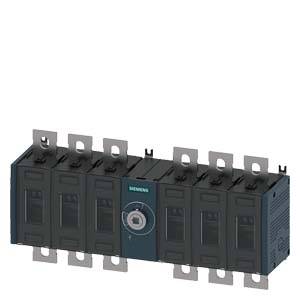

Rozváděčový modul s několika černými jističi, centrální šedou jednotkou s logem uprostřed, obdélníkový tvar.

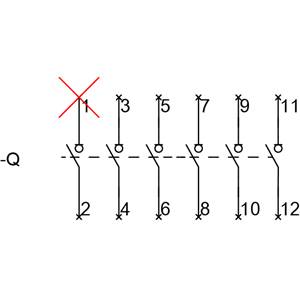

"Q-Q Symbolický obrázek": Diagram zobrazuje řadu očíslovaných uzlů (1, 3, 5, 7, 9, 11), přičemž bod 1 je označen červeným X. Body 2 až 12 jsou rovněž očíslovány.

Technický výkres rozvaděče s rozměry: šířka 340 mm, výška 131 mm, boční pohled ukazuje hloubku 855 mm.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

1200 V

Pólů

Jmenovitý proud - filtr

315 A

Provozní napětí

1 200 V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (28 535,00 Kč / kus)

28 535,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1250 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 10000
Elektrická životnost: 200
Ztrátový výkon: 60 W
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 3
Způsob uchycení: šroubové

Kategorie produktu: výkonový odpínač

Provozní napětí: 1 200 V

Jmenovité napětí: 1200 V

Pólů: 6

Rozm.: (š x v x h) 322 x 164 x 93.5 mm

Jmenovitý proud: 315 A

Jmenovitý proud - filtr: 315 A

Provedení: DC spínači

Šířka: 322 mm

V: 164 mm

Hloubka: 93.5 mm

: 6

: 6

: 315 A

: 6

: IP00

: 0

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: Other

: ANO

: NE

: NE

: NE

: NE

: NE

: NE

: Built-in device fixed built-in technique

: NE

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Typ kontaktu

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE100

Objednací číslo:1735767

Doručení: St 25. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 455,00 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE400

Objednací číslo:1735768

Doručení: St 25. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 455,00 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE100

Objednací číslo:1735769

Doručení: St 11. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE400

Objednací číslo:1751265

Doručení: St 11. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE100

Objednací číslo:1748631

Doručení: Út 10. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE200

Objednací číslo:1735763

Doručení: St 11. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE100

Objednací číslo:1735764

Doručení: St 11. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 249,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE200

Objednací číslo:1735765

Doručení: St 11. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 249,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30320NE100

Objednací číslo:1702364

Doručení: St 11. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

5 045,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30322NE100

Objednací číslo:1735766

Doručení: Út 10. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

5 179,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742098 6pólová 315 A 1200 V Siemens 3KD40600PE200

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742098 6pólová 315 A 1200 V Siemens 3KD40600PE200

Popis

Odpínač 315A, konstrukční 3, 6-pólový DC přední pohon uprostřed základní jednotky bez rukojeti, odpojovač zátěže 3KD až 1600 a jako výkonný Z hlediska výkonu hlavního, NOT VYPNUTÍ nebo opravy. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r

Tento text byl přeložen strojově.
