Name: 500 A 6 spínacích kontaktů, 4 rozpínací kontakty, 2 rozpínací kontakty Siemens 3KD44300PE200
Brand: Siemens
SKU: 2263592
Availability: BackOrder

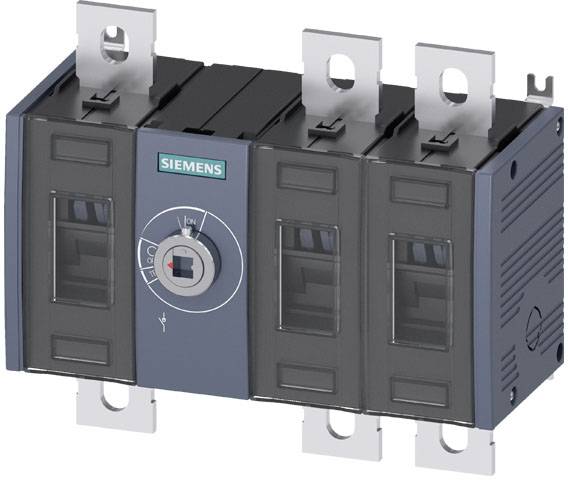

Elektrický výkonový spínač od Siemensu s centrálním otočným spínačem, namontovaný na kovovém držáku.

Schématická značka ukazuje třífázový výkonový spínač s vyznačenými kontakty 1-2, 3-4 a 5-6 vlevo od '-Q'.

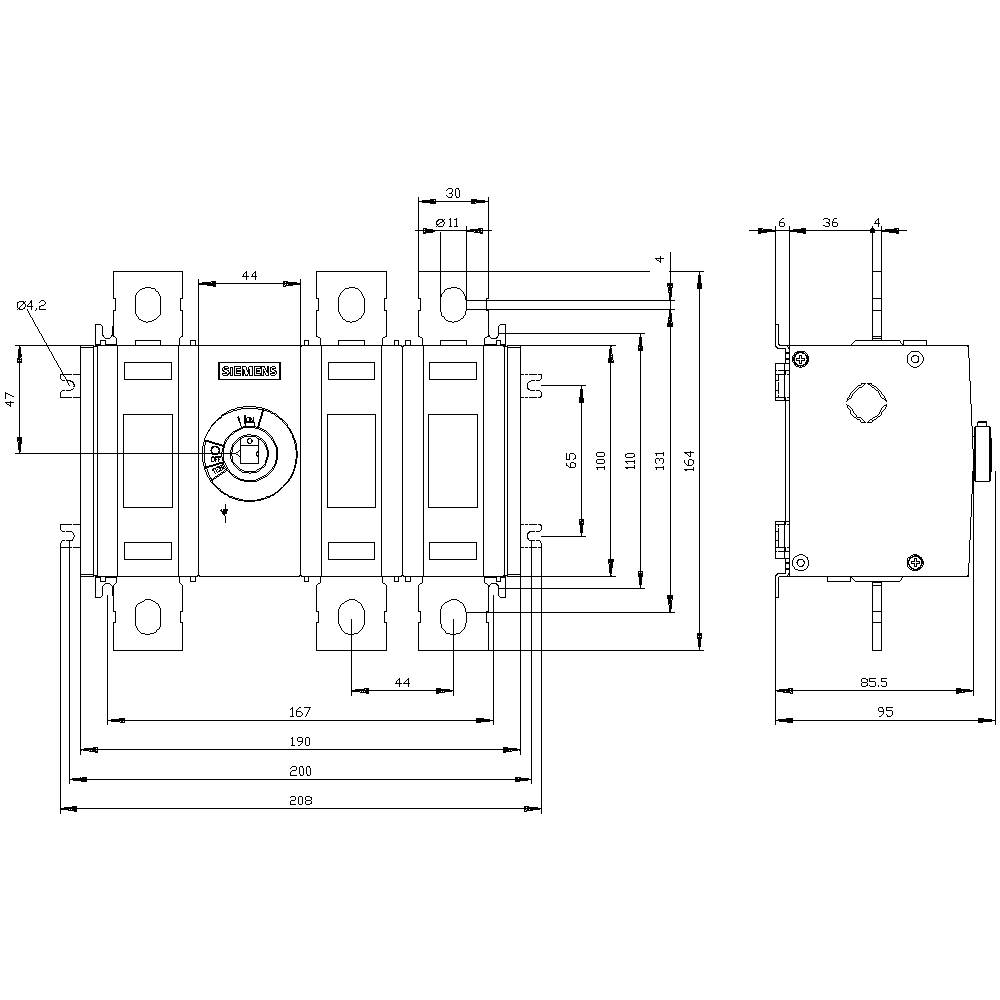

Technický výkres elektrického spínače s čelním a bočním pohledem, přesné rozměry v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

500 A

Typ kontaktu

6 spínacích kontaktů

4 rozpínací kontakty

2 rozpínací kontakty

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (12 955,00 Kč / kus)

12 955,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci spínací polohy otočný pohon spojky dveří: ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Ploché připojení
Velikost spínače pro odpojení zátěže: 3
Způsob uchycení: šroubové
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Ochrana: IP00
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 51.6 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 15000
Impulsní výdržné napětí: 12 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 6 spínacích kontaktů
4 rozpínací kontakty
2 rozpínací kontakty

Provozní napětí: 1 000 V/AC

Pólů: 3

Rozm.: (š x v x h) 190 x 164 x 93.5 mm

Jmenovitý proud: 500 A

Jmenovitý proud - filtr: 500 A

Provedení: Přední náhon

Šířka: 190 mm

V: 164 mm

Hloubka: 93.5 mm

: 6

: 6

: 400 A

: 3

: IP00

: 0

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: 200 kW

: 13 kA

: Other

: ANO

: NE

: NE

: NE

: NE

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 500 A

: 220 kW

: NE

: 400

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2263592 500 A 6 spínacích kontaktů, 4 rozpínací kontakty, 2 rozpínací kontakty Siemens 3KD44300PE200

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263592 500 A 6 spínacích kontaktů, 4 rozpínací kontakty, 2 rozpínací kontakty Siemens 3KD44300PE200

Popis

Odpínač 500 a, stavební šedá 3, 3-pólový přední pohon uprostřed základní jednotky bez rukojeti, odpojovač zátěže 3KD až 1600 a jako výkonný Z hlediska výkonu jako hlavní, NOT VYPÍNAČ nebo opravárenský spínač. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
