Name: 4pólový 315 A 690 V/AC Siemens 3KD40420PE100
Brand: Siemens
SKU: 1739134
Availability: BackOrder

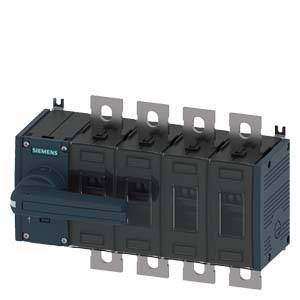

Elektrický výkonový spínač s pěti spínacími bloky, rukojeť viditelná vlevo. Označení 'Siemens' na levé straně.

Schéma zapojení dvoupólového odpínače s čísly 1, 3, 5, N nahoře a 2, 4, 6 dole.

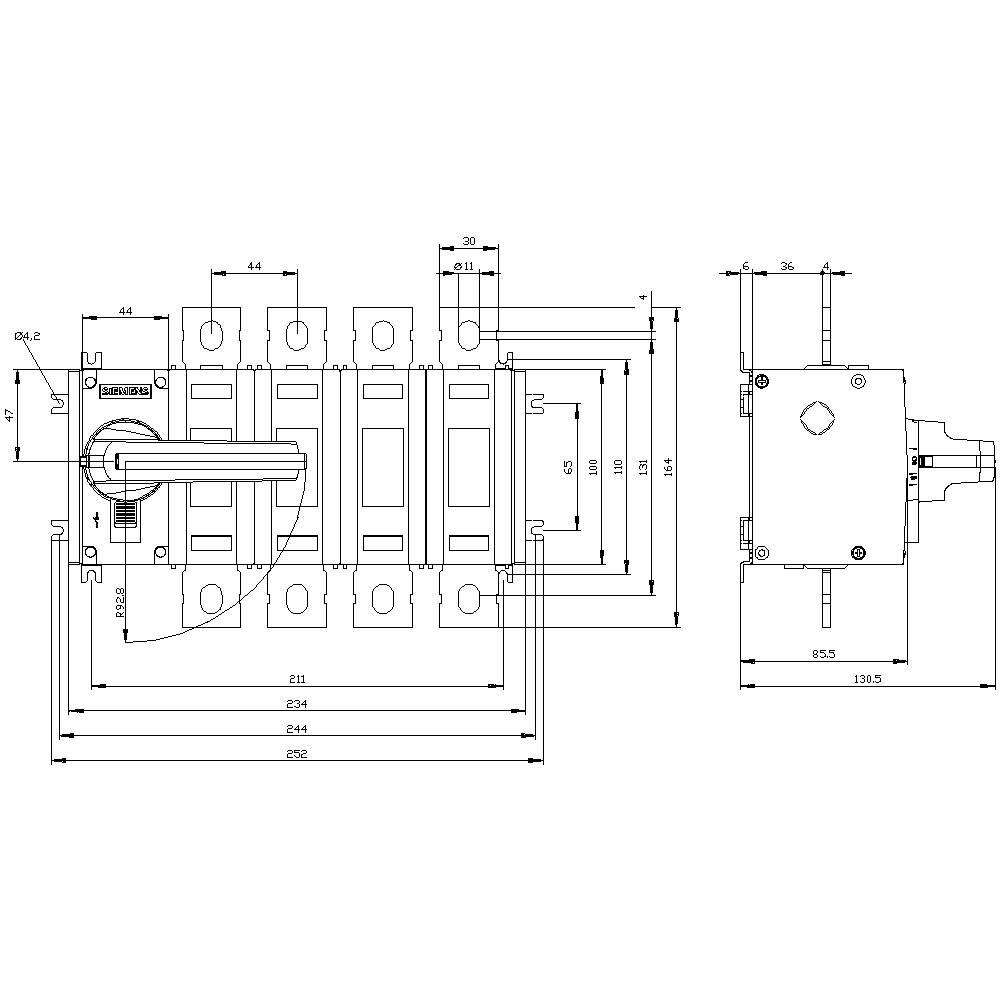

Technický výkres elektrického spínače s rozměry a pohledy zepředu a z boku. Obsahuje údaje v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

315 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 779,00 Kč / kus)

13 779,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 10000
Elektrická životnost: 1000
Barva ovládací elements: šedá
Ztrátový výkon: 40 W
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 3
Způsob uchycení: šroubové

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 234 x 164 x 130.5 mm

Jmenovitý proud: 315 A

Jmenovitý proud - filtr: 315 A

Provedení: Spínač

Šířka: 234 mm

V: 164 mm

Hloubka: 130.5 mm

: 6

: 6

: 315 A

: 4

: IP00

: 0

: 1

: ANO

: NE

: Flat plug-in connection

: NE

: Long rotary handle

: ANO

: ANO

: ANO

: 160 kW

: 13 kA

: Grey

: ANO

: NE

: NE

: NE

: NE

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 315 A

: 160 kW

: NE

: 315

: Other

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Typ kontaktu

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE100

Objednací číslo:1735767

Doručení: Čt 26. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 455,00 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30340NE400

Objednací číslo:1735768

Doručení: Čt 26. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 455,00 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE100

Objednací číslo:1735769

Doručení: Čt 12. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 3 přepínací kontakty 690 V/AC Siemens 3KD30342NE400

Objednací číslo:1751265

Doručení: Čt 12. 11.

Conrad Electronic

100 A

3 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE100

Objednací číslo:1748631

Doručení: St 11. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30300NE200

Objednací číslo:1735763

Doručení: Čt 12. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

3 849,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE100

Objednací číslo:1735764

Doručení: Čt 12. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 249,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30302NE200

Objednací číslo:1735765

Doručení: Čt 12. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

4 249,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30320NE100

Objednací číslo:1702364

Doručení: Čt 12. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

5 045,00 Kč^*

3pólový 100 A 4 přepínací kontakty 690 V/AC Siemens 3KD30322NE100

Objednací číslo:1735766

Doručení: St 11. 11.

Conrad Electronic

100 A

4 přepínací kontakty

Min.: 1

Násobky: 1

5 179,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1739134 4pólový 315 A 690 V/AC Siemens 3KD40420PE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1739134 4pólový 315 A 690 V/AC Siemens 3KD40420PE100

Popis

Odpínač 315A, konstrukční 3, 4-pólový přední pohon vlevo kompletní přístroj s přímým pohonem, šedý plochý spínač pro odpojení zátěže 3KD až 1600 a jako výkonný?Higer hlavní, NOT VYPÍNAČ nebo spínač pro opravu. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
