4pólový 160 A 690 V/AC Siemens 3VA11161AA420AA0

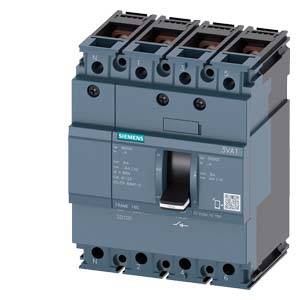

Čtyřpólový výkonový spínač Siemens se zeleným logem na šedém pouzdře. Obsahuje ovládací prvky a technické značení.

Ilustrační obrázek

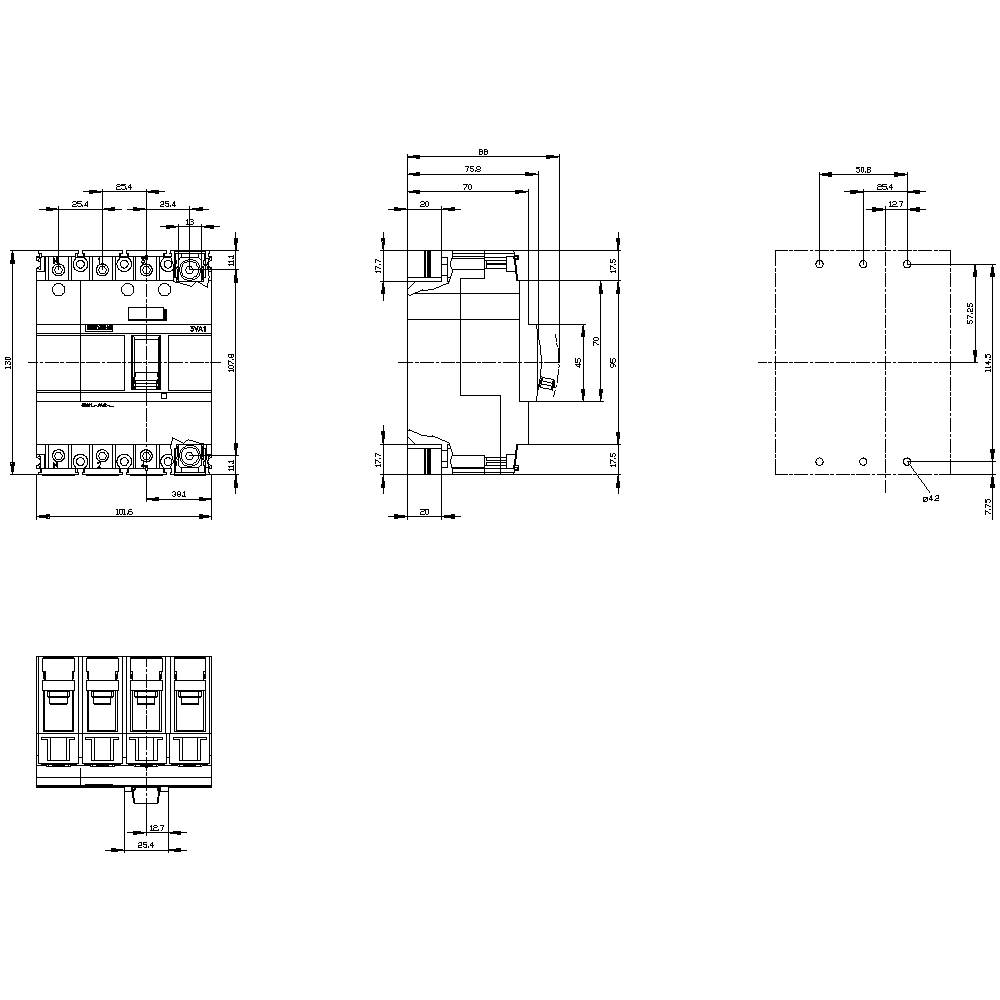

Technický výkres elektrického spínače s rozměry. Přední, boční a horní pohled jsou detailně znázorněny.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

160 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Doručení: Čt 15. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (9 764,46 Kč / kus)

9 764,46 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochrana: IP40
Izolační napětí: 800 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 8 kV
Mechanická životnost 15000
Elektrická životnost 8000
Ztrátový výkon: 38 W
Provedení elektrického konektoru: Lištové připojení

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 101.6 x 130 x 70 mm

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Provedení: V provedení MCCB

Šířka: 101.6 mm

V: 130 mm

Hloubka: 70 mm

: 0

: 0

: 160 A

: 4

: IP40

: 0

: NE

: NE

: Rail connection

: ANO

: Rocker lever

: ANO

: ANO

: ANO

: Black

: NE

: ANO

: NE

: NE

: NE

: 690 V

: ANO

: ANO

: Built-in device fixed built-in technique

: 160 A

: 160

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1752845 4pólový 160 A 690 V/AC Siemens 3VA11161AA420AA0

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1752845 4pólový 160 A 690 V/AC Siemens 3VA11161AA420AA0

Popis

Odpínač 3VA1 IEC Frame 160 4 5pólový SD100, v=160A bez ochrany proti přetížení, bez ochrany proti zkratu, kompaktní výkonový spínač 3VA1 jako varianty přepínače zátěže podle IEC 60947-3. Kompaktní výkonový spínač Siemens 3VA jako důležitá součást ochranných komponent SENTRON pro průmyslové použití a pro použití v oblasti infrastruktury nabízí možnost varianty 3VA1 podle IEC 60947-3 v kompaktním výkonovém provedení, kompaktní výkonové spínače 3 VA zajišťují flexibilitu a modulární příslušenství. Jednotné příslušenství pro více konstrukčních velikostí pro všechny řady kompaktních výkonových spínačů 3VA1 a 3VA2. Tato varianta kompaktního výkonného spínače 3VA se vyznačuje především: Kompaktní provedení. 2. K dispozici ve variantách pro závodní spínače podle IEC 60947-3. 3. K dispozici ve 3 a 4-pólovém provedení. 4. V závislosti na velikosti: Jmenovitý trvalý proud 63 a... 250 A 5 Montáž možná v pevné montáži a zástrčné technice. 6. Modulární a snadno instalovatelné interní příslušenství s řadou funkcí. 7. Platforma s příslušenstvím přes všechny kompaktní výkonové spínače 3VA.

Tento text byl přeložen strojově.
