Name: 4pólový 160 A 690 V/AC Siemens 3KF24160LF11
Brand: Siemens
SKU: 1751082
Availability: BackOrder

Modulární elektrický spínač od Siemensu s několika sloty a otočným ovladačem na straně, umístěný před bílým pozadím.

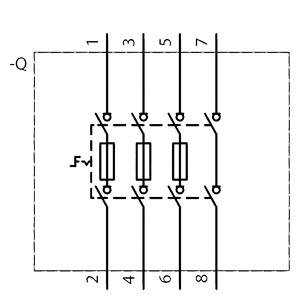

Schéma zapojení se čtyřmi paralelními vodiči, očíslovanými od 1 do 8. Tři komponenty umístěné uprostřed jsou v zapojení označeny symbolem F.

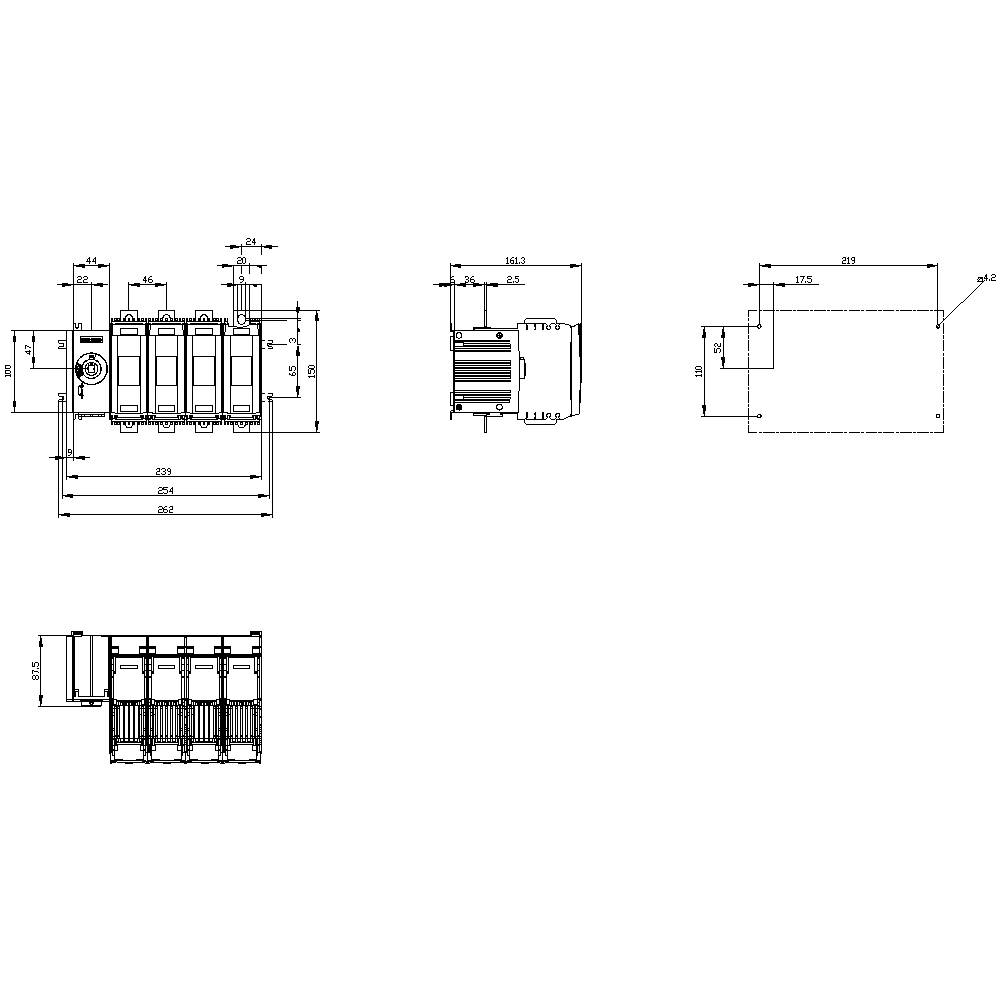

Technický výkres spínače s přesnými rozměry v milimetrech, zobrazený z různých pohledů (shora, z boku, zepředu).

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

160 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 529,00 Kč / kus)

9 529,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 12000
Elektrická životnost: 8000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 2
Ztrátový výkon: 57.6 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 237 x 150 x 161.5 mm

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Provedení: Odpínač s pojistky 3KF

Šířka: 237 mm

V: 150 mm

Hloubka: 161.5 mm

: Other

: 160 A

: 4

: 100 kA

: IP00

: NH000, NH00

: NE

: Flat plug-in connection

: ANO

: Other

: ANO

: ANO

: 90 kW

: 5 kA

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Front side

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1751082 4pólový 160 A 690 V/AC Siemens 3KF24160LF11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1751082 4pólový 160 A 690 V/AC Siemens 3KF24160LF11

Popis

Odpínač s pojistkou 160 a, typ. 2, 4 pólů pro nožová pojistková vložka NH vel. 000 a 00 čelní pohon vlevo základní přístroj bez rukojeti, plochý vypínač s pojistkou 3KF jako hlavní, nouzový VYPÍNAČ nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.
