4pólový 160 A 4 přepínací kontakty 690 V/AC Siemens 3KD34400NE100

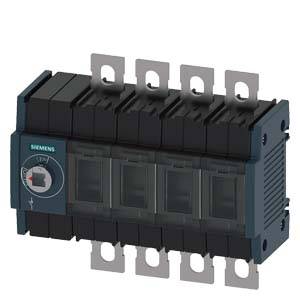

Siemensův spínací modul s několika spínacími body a kulatým ovládacím prvkem na levé straně.

Ilustrační obrázek

Diagram: Elektrický schéma zapojení s očíslovanými obvody 1 až 6. Čáry propojují kruhy a symboly jako X a N znázorňují dráhy elektrického proudu.

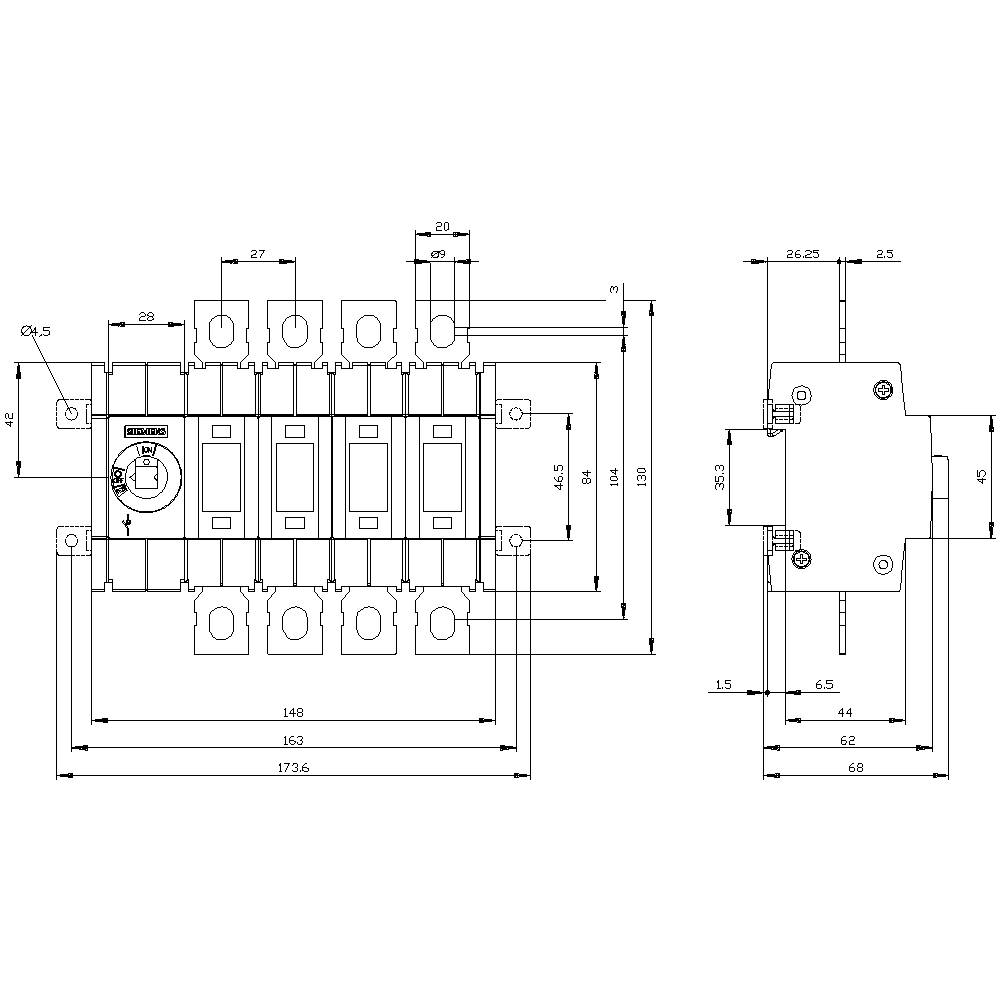

Technický výkres elektrického spínače s pohledem zepředu a z boku. Rozměry jsou uvedeny v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

160 A

Typ kontaktu

4 přepínací kontakty

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 830,58 Kč / kus)

4 830,58 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 8 kV
Mechanická životnost: 15000
Elektrická životnost: 1500
Ztrátový výkon: 18.4 W
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 2
Způsob uchycení: šroubové a upevnění na din lištu 35 mm

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 148 x 168 x 68 mm

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Provedení: Spínač

Šířka: 148 mm

V: 168 mm

Hloubka: 68 mm

: 0

: 0

: 160 A

: 4

: IP00

: 4

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: 90 kW

: 4 kA

: Other

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 160 A

: 90 kW

: NE

: 160

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742054 4pólový 160 A 4 přepínací kontakty 690 V/AC Siemens 3KD34400NE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742054 4pólový 160 A 4 přepínací kontakty 690 V/AC Siemens 3KD34400NE100

Popis

Odpínač 160 a, konstrukční 2, 4-pólový přední pohon vlevo základní jednotka bez rukojeti, vč. Transformátoru pro oddělení fází, 3KD až 1600 a jako výkonný hlavní, nouzový VYPÍNAČ nebo servisní VYPÍNAČ. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r

Tento text byl přeložen strojově.
