Name: 4pólový 125 A 690 V/AC Siemens 3KF24120LF11
Brand: Siemens
SKU: 1744527
Availability: BackOrder

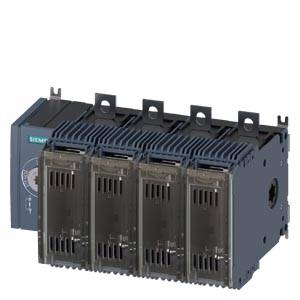

Elektrické zařízení od Siemensu se čtyřmi vyjímatelnými moduly, pravděpodobně pro průmyslové nebo technické použití.

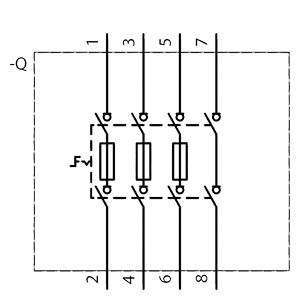

Schéma zapojení ukazuje osm vertikálních vedení, která jsou propojená třemi horizontálními odpory uprostřed.

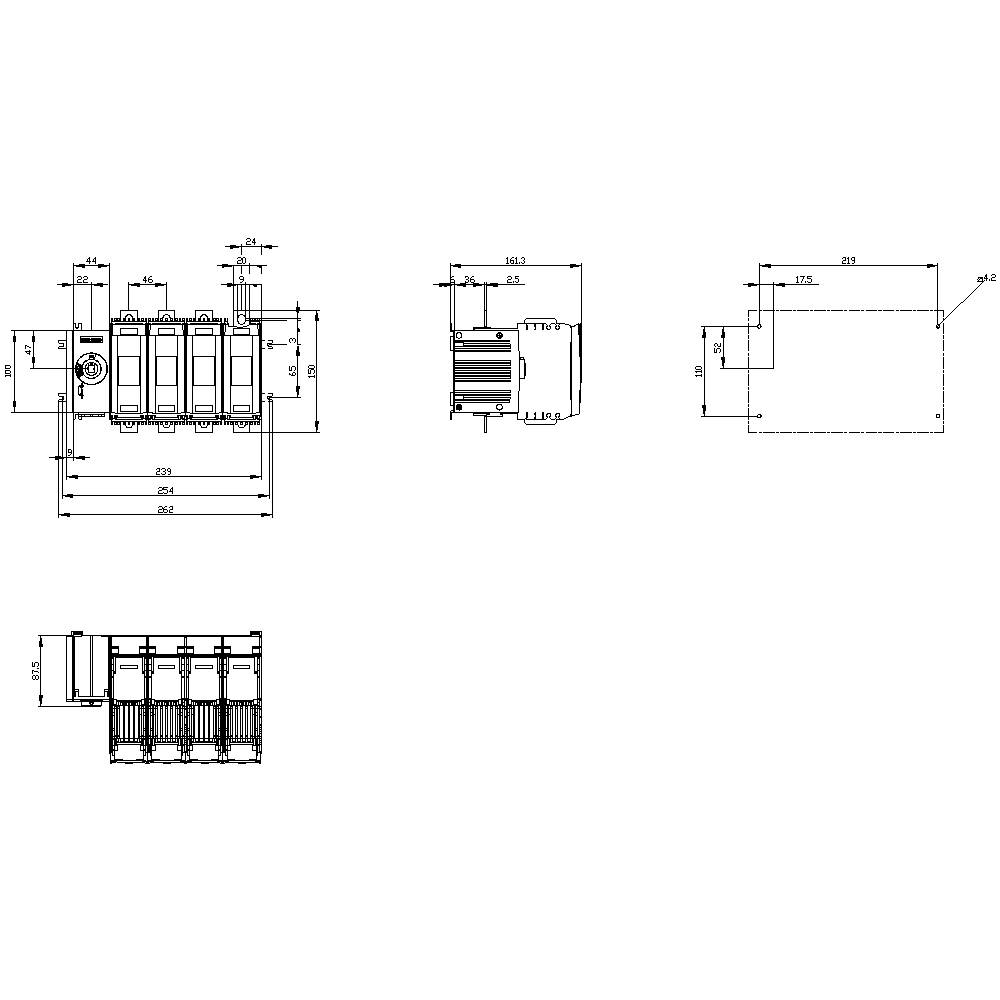

Technický výkres elektrického spínače s rozměry v milimetrech. Zobrazuje pohledy zepředu, z boku a shora.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

125 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 629,00 Kč / kus)

8 629,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 12000
Elektrická životnost: 8000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 2
Ztrátový výkon: 45.6 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 4

Rozm.: (š x v x h) 237 x 150 x 161.5 mm

Jmenovitý proud: 125 A

Jmenovitý proud - filtr: 125 A

Provedení: Odpínač s pojistky 3KF

Šířka: 237 mm

V: 150 mm

Hloubka: 161.5 mm

: Other

: 125 A

: 4

: 100 kA

: IP00

: NH000, NH00

: NE

: Flat plug-in connection

: ANO

: Other

: ANO

: ANO

: 55 kW

: 5 kA

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Front side

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744527 4pólový 125 A 690 V/AC Siemens 3KF24120LF11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744527 4pólový 125 A 690 V/AC Siemens 3KF24120LF11

Popis

Odpínač s pojistkou 125A, stavební šedá 2, 4 pólů pro nožová pojistková vložka NH vel. 000 a 00 čelní pohon vlevo základní přístroj bez rukojeti, plochý vypínač s pojistkou 3KF jako hlavní, nouzový VYPÍNAČ nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.

Tento text byl přeložen strojově.
