4pólový 100 A 690 V/AC Siemens 3VA11101AA460AA0

Výkonový spínač Siemens se 3 póly, šedé pouzdro, hlavní spínač uprostřed. Číslo modelu a technické detaily na přední straně.

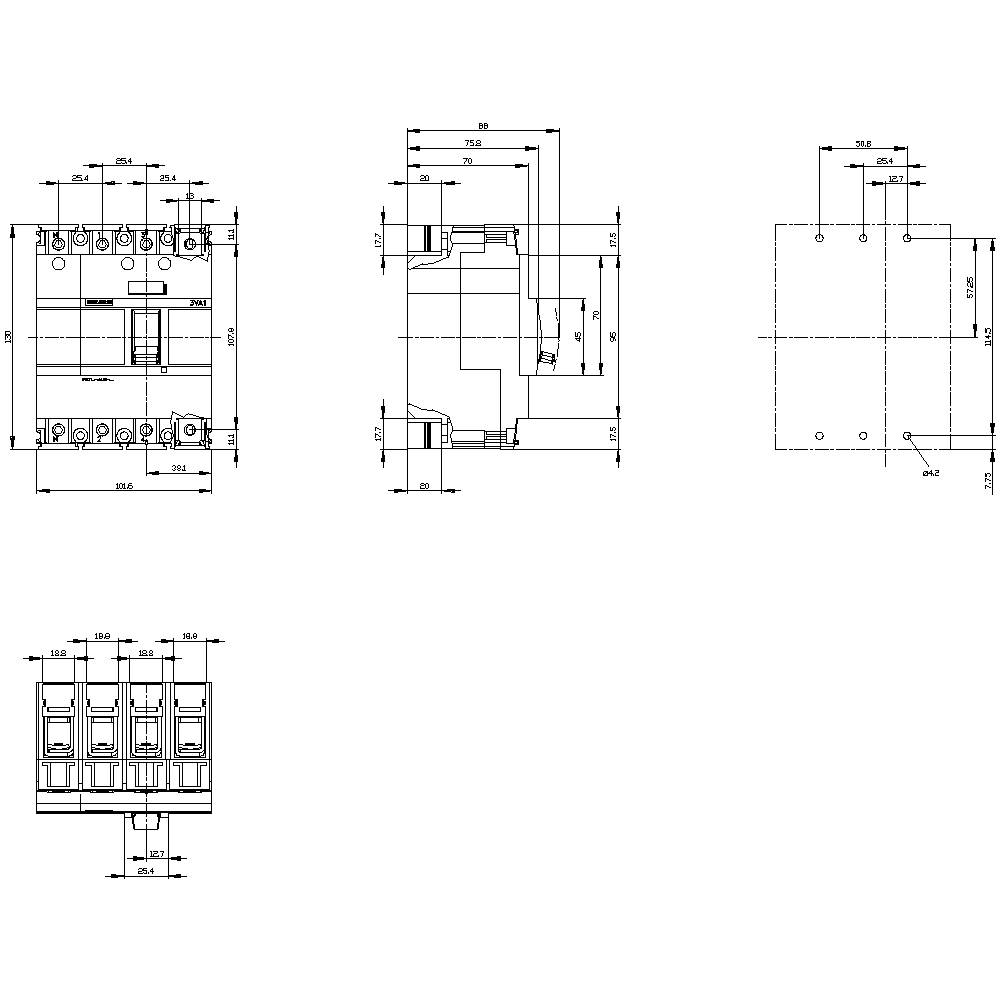

Technický výkres čtyřpólového výkonového vypínače s kótami a pohledy zepředu, shora a z boku.
1/2
Ilustrační obrázek
Kategorie produktu
výkonový odpínač
Jmenovité napětí
690 V/AC
Pólů
4
Jmenovitý proud - filtr
100 A
Provozní napětí
690 V/AC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 12. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (9 425,00 Kč / kus)
9 425,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Ochrana: IP40
  • Izolační napětí: 800 V
  • Provozní teplota: -25 °C až +70 °C.
  • Impulsní výdržné napětí: 8 kV
  • Mechanická životnost 15000
  • Elektrická životnost 8000
  • Ztrátový výkon: 38 W
  • Provedení elektrického připojení: Svorkové připojení
Kategorie produktu

výkonový odpínač

Provozní napětí

690 V/AC

Jmenovité napětí

690 V/AC

Pólů

4

Rozm.

(š x v x h) 101.6 x 130 x 70 mm

Jmenovitý proud

100 A

Jmenovitý proud - filtr

100 A

Provedení

V provedení MCCB

Šířka

101.6 mm

V

130 mm

Hloubka

70 mm

0

0

100 A

4

IP40

0

NE

NE

ANO

Rocker lever

ANO

ANO

ANO

Black

ANO

NE

690 V

ANO

ANO

100 A

100

Other

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1749933 4pólový 100 A 690 V/AC Siemens 3VA11101AA460AA0

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1749933 4pólový 100 A 690 V/AC Siemens 3VA11101AA460AA0

Popis

Odpínač 3VA1 IEC Frame 5pólový SD100, v=160 4 a bez ochrany proti přetížení, bez zkratového připojení, kompaktní výkonový spínač 3VA1 jako varianty klopového spínače podle IEC 60947-3. Kompaktní výkonový spínač Siemens 3VA jako důležitá součást ochranných komponent SENTRON pro průmyslové použití a pro použití v oblasti infrastruktury nabízí možnost varianty 3VA1 podle IEC 60947-3 v kompaktním výkonovém provedení, kompaktní výkonové spínače 3 VA zajišťují flexibilitu a modulární příslušenství. Jednotné příslušenství pro více konstrukčních velikostí pro všechny řady kompaktních výkonových spínačů 3VA1 a 3VA2. Tato varianta kompaktního výkonného spínače 3VA se vyznačuje především: Kompaktní provedení. 2. K dispozici ve variantách pro závodní spínače podle IEC 60947-3. 3. K dispozici ve 3 a 4-pólovém provedení. 4. V závislosti na velikosti: Jmenovitý trvalý proud 63 a... 250 A 5 Montáž možná v pevné montáži a zástrčné technice. 6. Modulární a snadno instalovatelné interní příslušenství s řadou funkcí. 7. Platforma s příslušenstvím přes všechny kompaktní výkonové spínače 3VA.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
