Name: 43 1770 006 03 série 210 43 1770 006 03 Počet pólů:3 43 1770 006 03-20 binder Množství: 1 ks
Brand: binder
SKU: 3217672
Availability: BackOrder

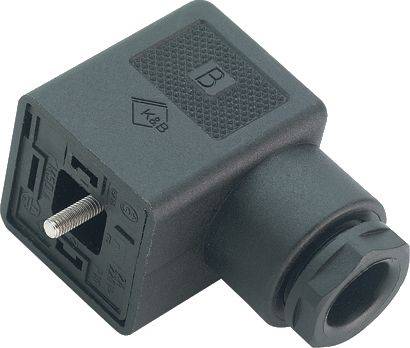

Černý elektrický konektor obdélníkového tvaru se šroubovým závitem, označený písmenem „B" pro snadnou identifikaci.

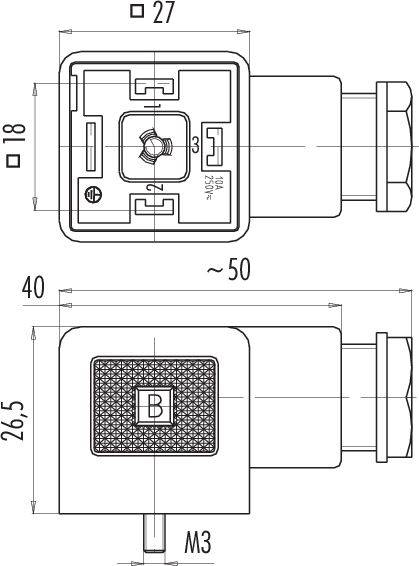

Technický výkres elektrické zástrčky. Nahoře: Vnitřní pohled s rozměry 27x18. Dole: Boční pohled s označením 'B', celková délka 50, výška 26,5.

Technický výkres konektoru se 4 vstupy, rozměry a centrálním šroubovým symbolem.

1/3

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

ventilový konektor

Konstrukční tvar

A – standardní

Připojení

šroubová svorka

Krytí

IP40

IP65

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (154,99 Kč / kus)

154,99 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

43 1770 006 03 série 210

Konstrukce a přístrojová zástrčka
Počet pólů: 2+PE
6.0 - 8.0 mm
nestíněné
šroubová svorka
IP40 bez těsnění
VDE
ESTI+

Dodatečné informace:

Technické parametry

EMC způsobilost: Nestíněná
Průchodový odpor: ≤ 15 mΩ
Izolační skupina: III
Kategorie přepětí: III
Stupeň znečištění: 3
Materiál kontaktu: PA (UL94 HB)
Průměr kabelu 6.0 - 8.0 mm
Způsob montáže: Montáž kabelů

Druh obalu: Single

počet pólů: 3

Kategorie produktu: ventilový konektor

Konstrukční tvar: A – standardní

Připojení: šroubová svorka

: IP40
IP65

Jmenovité napětí: 250 V

Ukazatel: LED

počet kontaktů: + PE

Číslo výrobce: 43 1770 006 03-20

Obsah: 1 ks

maximální průřez: 1.50 mm²

Průřez min: 0.34 mm²

Splňuje RoHS: ano

Standard: průmyslový standard

Provedení: zásuvka, rovná

Typ: 43 1770 006 03

Vlastnosti: s LED

Počet pólů: Ano

Schválení: VDE
ESTI+

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

počet pólů

Připojení

Kategorie produktu

Krytí

43 1701 000 03 série 210 43 1701 000 03 Počet pólů:3 43 1701 000 03-20 binder Množství: 1 ks

Objednací číslo:3217637

Doručení: Čt 17. 12.

Conrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

85,99 Kč^*

43 1703 000 04 série 210 43 1703 000 04 Počet pólů:4 43 1703 000 04-20 binder Množství: 1 ks

Objednací číslo:3217638

Doručení: St 11. 11.

15 KsConrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

89,99 Kč^*

43 1705 000 03 série 210 43 1705 000 03 Počet pólů:3 43 1705 000 03-20 binder Množství: 1 ks

Objednací číslo:3217639

Doručení: Čt 17. 12.

Conrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

97,99 Kč^*

43 1705 005 03 série 210 43 1705 005 03 Počet pólů:3 43 1705 005 03-20 binder Množství: 1 ks

Objednací číslo:3217640

Doručení: Čt 17. 12.

Conrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

124,99 Kč^*

43 1707 005 04 série 210 43 1707 005 04 Počet pólů:4 43 1707 005 04-20 binder Množství: 1 ks

Objednací číslo:3217642

Doručení: Čt 17. 12.

Conrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

144,99 Kč^*

43 1709 000 03 série 210 43 1709 000 03 Počet pólů:3 43 1709 000 03-20 binder Množství: 1 ks

Objednací číslo:3217643

Doručení: Čt 17. 12.

Conrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

85,99 Kč^*

43 1711 000 04 série 210 43 1711 000 04 Počet pólů:4 43 1711 000 04-20 binder Množství: 1 ks

Objednací číslo:3217644

Doručení: St 11. 11.

6 KsConrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

89,99 Kč^*

43 1714 131 03 série 210 43 1714 131 03 Počet pólů:3 43 1714 131 03-20 binder Množství: 1 ks

Objednací číslo:3217645

Doručení: St 11. 11.

15 KsConrad Electronic

230 V

šroubová svorka

ventilový konektor

IP40

Min.: 1

Násobky: 1

439,00 Kč^*

43 1714 132 03 série 210 43 1714 132 03 Počet pólů:3 43 1714 132 03-20 binder Množství: 1 ks

Objednací číslo:3217646

Doručení: Čt 17. 12.

Conrad Electronic

230 V

šroubová svorka

ventilový konektor

IP40

Min.: 1

Násobky: 1

439,00 Kč^*

43 1701 000 03 počet pólů:3 binder Množství: 20 ks

Objednací číslo:2562647

Není k dispozici

Conrad Electronic

250 V

pájené

ventilový konektor

IP40

Min.: 1

Násobky: 1

965,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3217672 43 1770 006 03 série 210 43 1770 006 03 Počet pólů:3 43 1770 006 03-20 binder Množství: 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3217672 43 1770 006 03 série 210 43 1770 006 03 Počet pólů:3 43 1770 006 03-20 binder Množství: 1 ks

Popis

Konektory pro nejmodernější automatizační aplikace zahrnují tři řady konektorů pro magnetické ventily. Zásuvky pro magnetické ventily v provedení a, B a C podle IP40 až IP67 odpovídají DIN EN 175301-803, mnoho modelů je k dispozici s nízkým nebo normálním velkým pouzdrem. V závislosti na konstrukci jsou možné kontakty 2+PE, 2+2PE a 3+PE. K dispozici jsou také propojovací kabely přizpůsobené jedné nebo obou stranách, stříkaná provedení mají na druhém konci konektory M12. Některá provedení mají LED kontrolky. Kromě konektorů pro magnetické ventily jsou k dispozici zásuvky a zástrčky zařízení.

Vlastnosti:

• Provedení a, B a C podle průmyslového standardu
• Odpovídá DIN EN 175301-803
• Provedení s nízkým pouzdrem
Druh ochrany IP40/IP67
• Zásuvky a zástrčky zařízení
• PUR zásuvky (IP67)
• S LED ukazateli
• Jedno nebo oboustranně osazené spojovací vedení
• Schváleno UL a VDE

Tento text byl přeložen strojově.
