Name: 3pólový 630 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF53632LF11
Brand: Siemens
SKU: 1750441
Availability: BackOrder

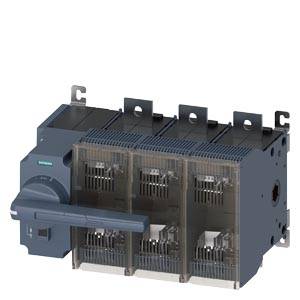

Elektrické spínací zařízení s velkým ovládacím madlem na levé straně, pravděpodobně odpínač pro průmyslové použití.

Schéma zapojení se třemi paralelně zapojenými odpory. Spoje nahoře jsou číslovány 1, 3, 5, dole 2, 4, 6.

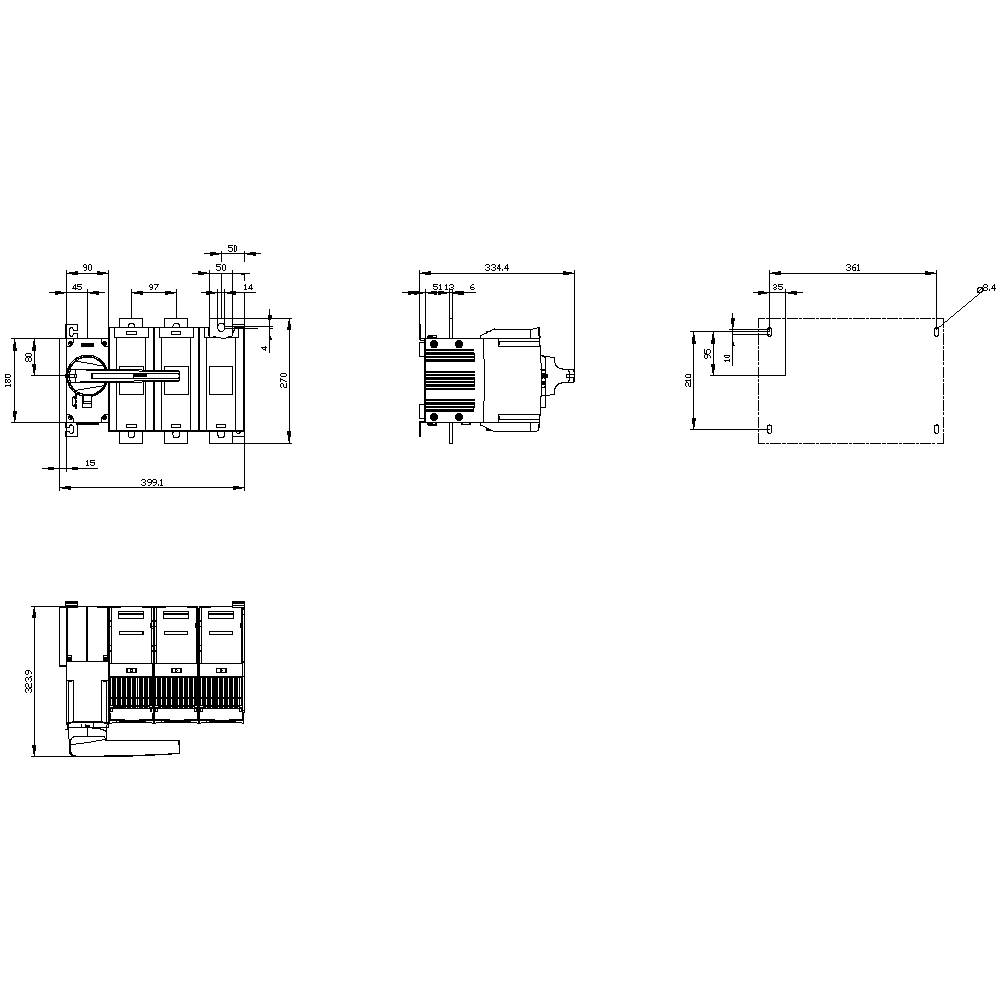

Technický výkres zobrazuje rozměry a rozvržení elektrického spínače s několika svorkami a montážními pokyny.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

630 A

Typ kontaktu

8 spínacích kontaktů

8 rozpínacích kontaktů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (33 049,00 Kč / kus)

33 049,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Barva ovládací elements: šedá
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 6000
Elektrická životnost: 1500
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 5
Ztrátový výkon: 264 W

Kategorie produktu: výkonový odpínač

Typ kontaktu: 8 spínacích kontaktů
8 rozpínacích kontaktů

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 395 x 270 x 335 mm

Jmenovitý proud: 630 A

Jmenovitý proud - filtr: 630 A

Provedení: Odpínač s pojistky 3KF

Šířka: 395 mm

V: 270 mm

Hloubka: 335 mm

: Other

: 630 A

: 3

: 100 kA

: IP00

: NH2, NH3

: NE

: NE

: ANO

: ANO

: 355 kW

: 22 kA

: ANO

: NE

: 690 V

: NE

: NE

: Front side

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1750441 3pólový 630 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF53632LF11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1750441 3pólový 630 A 8 spínacích kontaktů, 8 rozpínacích kontaktů 690 V/AC Siemens 3KF53632LF11

Popis

Odpínač s pojistkou 630A, stavební šedá. 5, 3 pólů pro nožová pojistková vložka NH vel. 2 a 3 čelní pohon vlevo kompletní přístroj s přímým pohonem, šedý plochý vypínač s pojistkou 3KF jako hlavní, NOT VYPÍNAČ nebo spínač pro opravu. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.
