3pólový 63 A 4 přepínací kontakty 690 V/AC Siemens 3KD26322ME100

Výkonový spínač od Siemensu, vhodný pro ochranu a řízení elektrických zařízení v průmyslových aplikacích.

Ilustrační obrázek

Elektrotechnické schéma s čísly 1, 3, 5 nahoře a 2, 4, 6 dole. Propojovací body jsou vyznačeny čarami a kruhy.

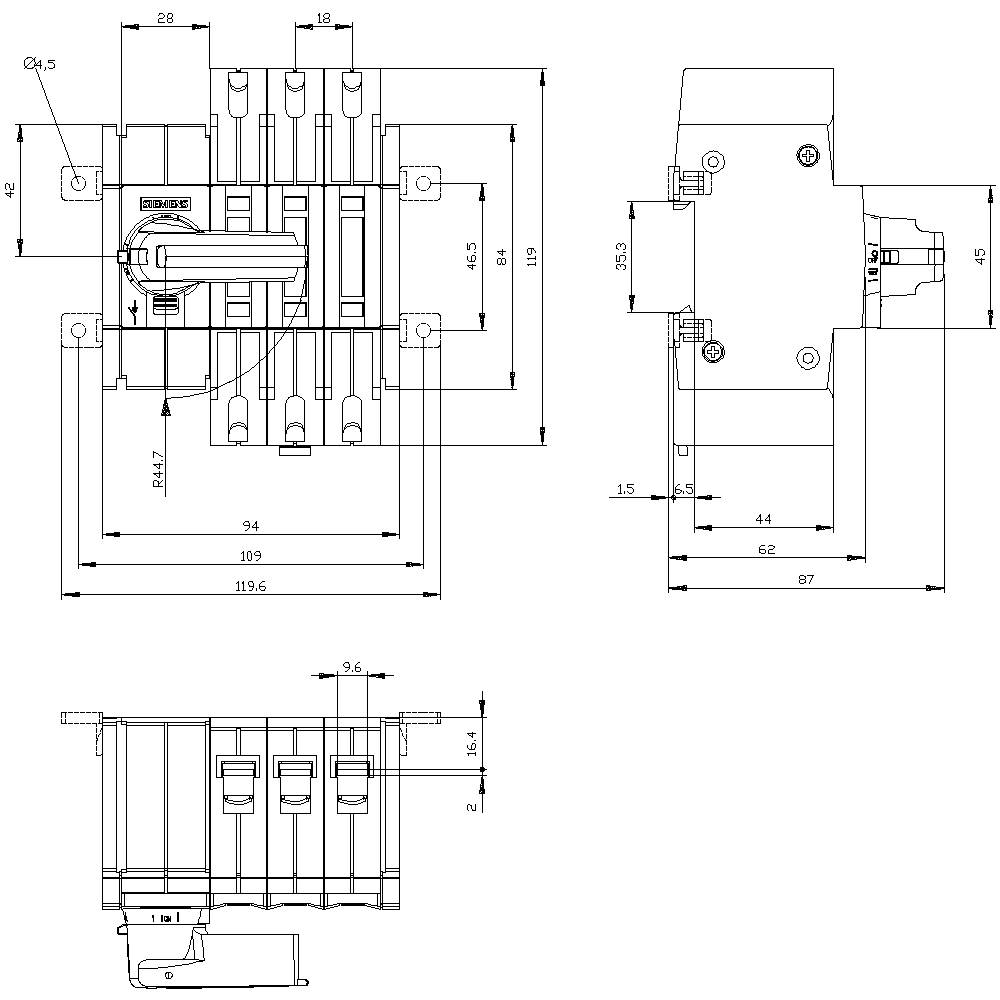

Technický výkres elektrického spínače s rozměry a popiskami. Různé pohledy zobrazují detaily a rozměry.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

63 A

Typ kontaktu

4 přepínací kontakty

Datasheety: (PDF)

Doručení: St 14. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 632,23 Kč / kus)

2 632,23 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 8 kV
Mechanická životnost: 15000
Elektrická životnost: 6000
Barva ovládací elements: šedá
Ztrátový výkon: 3 W
Provedení elektrického konektoru: rám
Velikost zátěže oddělovací spínače: 1
Způsob uchycení: šroubové a upevnění na din lištu 35 mm

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 94 x 119 x 87 mm

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Provedení: Spínač

Šířka: 94 mm

V: 119 mm

Hloubka: 87 mm

: 0

: 0

: 63 A

: 3

: IP20

: 4

: 1

: ANO

: NE

: Frame clamp

: NE

: Long rotary handle

: ANO

: ANO

: ANO

: 30 kW

: 3 kA

: Grey

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 63 A

: 30 kW

: NE

: 63

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1735739 3pólový 63 A 4 přepínací kontakty 690 V/AC Siemens 3KD26322ME100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1735739 3pólový 63 A 4 přepínací kontakty 690 V/AC Siemens 3KD26322ME100

Popis

Odpínač 63A, konstrukční typ 1, 3-pólový přední pohon vlevo kompletní přístroj s přímým pohonem, šedý rámový vypínač zátěže 3KD až 1600 a jako výkonný hlavní, NOT VYPÍNAČ nebo spínač opravy. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r

Tento text byl přeložen strojově.
