Name: 3pólový 35 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD25551TP000AE8
Brand: Siemens
SKU: 1744180
Availability: BackOrder

Otočný spínač v bílé a šedé barvě, s červeným značícím prvkem, namontovaný na obdélníkovém podkladu.

Schéma zapojení s propojkami a označenými body. Bod 'L1' je označen červeným křížkem.

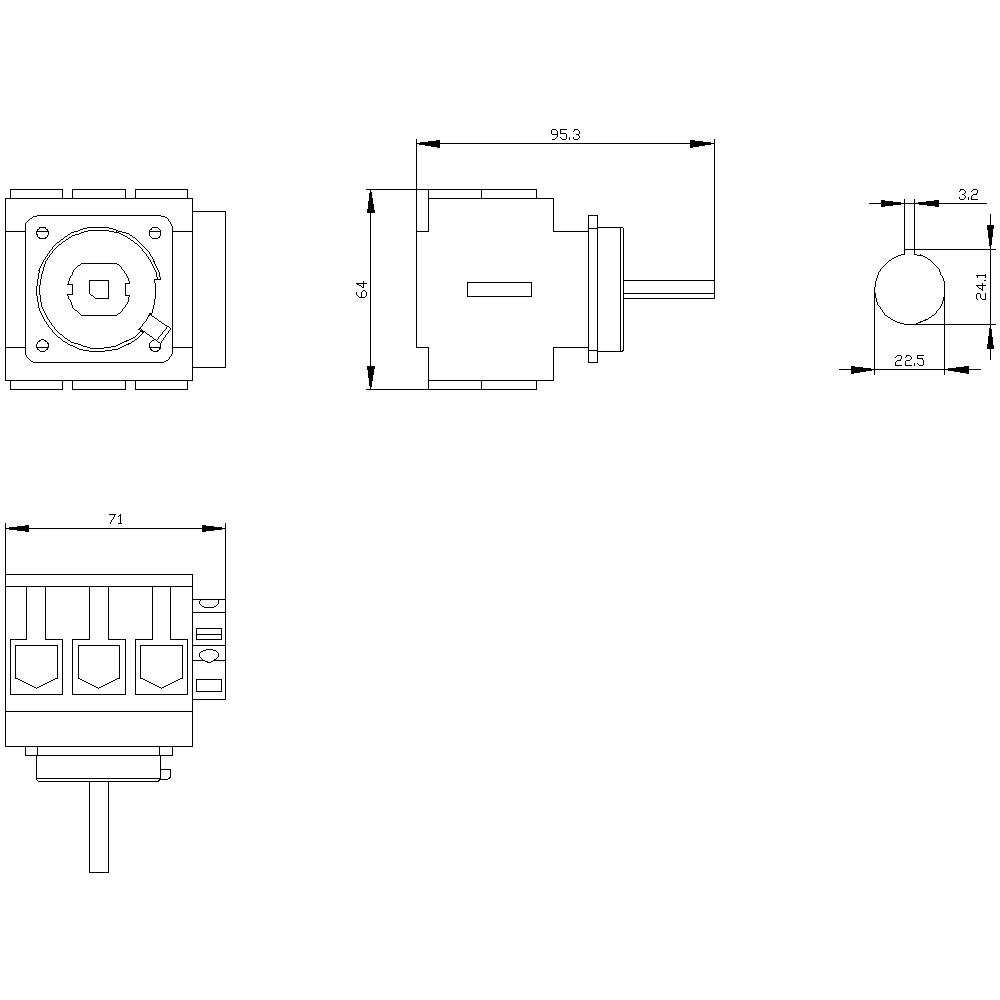

Technický výkres elektrické součástky s rozměry v milimetrech. Přední, boční a horní pohled zobrazují detailní rozměry.

1/3

Ilustrační obrázek

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

63 A

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (2 216,50 Kč / kus)

22 165,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Velikost zátěže oddělovací spínače: 3
Ztrátový výkon: 13.5 W

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Průřez: 35 mm²

Pólů: 3

Rozm.: (š x v x h) 71 x 64 x 80 mm

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Provedení: Spínač

Šířka: 71 mm

V: 64 mm

Hloubka: 80 mm

: 19 kW

: 1

: 1

: 63 A

: 3

: IP65

: 0

: 1

: NE

: NE

: Frame clamp

: NE

: Other

: ANO

: ANO

: ANO

: 22 kW

: 1.26 kA

: Other

: NE

: NE

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 63 A

: NE

: 43

: Other

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Pólů

Průřez

3pólový 35 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD25551TP000AE8

Objednací číslo:1744180

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

690 V/AC

63 A

35 mm²

Min.: 1

Násobky: 1

22 165,00 Kč^*

2.515 mm² Siemens 3LD93402C

Objednací číslo:1704864

Doručení: St 11. 11.

Conrad Electronic

2.515 mm²

Min.: 1

Násobky: 1

345,00 Kč^*

2pólový 16 A Siemens 3LD92065A

Objednací číslo:1742995

Doručení: Čt 19. 11.

Conrad Electronic

16 A

Min.: 1

Násobky: 1

1 355,00 Kč^*

3pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD30101TK05

Objednací číslo:1744386

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

16 A

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Objednací číslo:1744384

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

16 A

16 mm²

Min.: 1

Násobky: 1

855,00 Kč^*

3pólový 16 mm² 25 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD31101TK05

Objednací číslo:1703073

Doručení: Čt 19. 11.

Conrad Electronic

690 V/AC

25 A

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Objednací číslo:1699137

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

25 A

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 32 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = L Siemens 3LD32101TK05

Objednací číslo:1741547

Doručení: Čt 19. 11.

Conrad Electronic

690 V/AC

32 A

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Objednací číslo:1748476

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

32 A

16 mm²

Min.: 1

Násobky: 1

1 035,00 Kč^*

3pólový 16 mm² 40 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD33101TK05

Objednací číslo:1741759

Doručení: Čt 19. 11.

Conrad Electronic

690 V/AC

40 A

16 mm²

Min.: 1

Násobky: 1

2 235,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744180 3pólový 35 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD25551TP000AE8

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744180 3pólový 35 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD25551TP000AE8

Popis

SENTRON, odpínač 3LD, spínače, 3pólové, Iu: 63 A, provozní výkon / při AC a 23 A při 400 V: 22 kW, přední, 1O, 1S, bez, centrální upnutí 22,5 mm na manipulace hlavní a nouzový vypínač 3LD jako servisní vypínač pro bezpečné odpojení zátěže v různých prostředích. Možnosti použití síťové zařízení 3LD jsou rozmanité. Podle Netztrennungen zajišťují bezpečné odpojení celé elektrických zařízení, například třífázových motorů, ale také klimatizačních a ventilačních zařízení. 3LD se v mnoha oblastech osvědčený, zejména ve Be a zpracování stroje na Strojích a Forderanlagenbaus, v chemickém nebo ve výrobě potravin a nápojovém průmyslu. Siemens hlavní a nouzový vypínač 3LD se vyznačují především: 1. Modulární konstrukce, rychlé jednoduchá montáž Hilfsschaltern, N a PE-svorka nebo 4. Pól. 2. Mnohostranně použitelný na celém světě díky mezinárodní IEC, UL, a při stavbě lodí následujícím aprobacím. 3. Stupeň krytí do IP 65 s epoxidovým pouzdro pro použití venku. 4. Pro použití se stejnosměrným proudem. 5. Montáže: přední upevnění, montážní deska, lištu. 6. Optimální síťové oddělení 16 A až 250 A díky Abschliessbarkeit otočného roletových pohonů. www.siemens.de/schaltgeraete. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.
