3pólový 160 A 4 přepínací kontakty 690 V/AC Siemens 3KD34300NE100

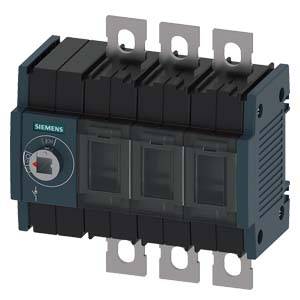

Elektrický výkonový spínač s několika kovovými svorkami, spínač vpředu s logem Siemens. Zařízení pro řízení elektrických obvodů.

Ilustrační obrázek

Diagram elektrického schématu se třemi paralelními spínači, očíslovanými od 1 do 6. Propojení probíhají vertikálně a horizontálně.

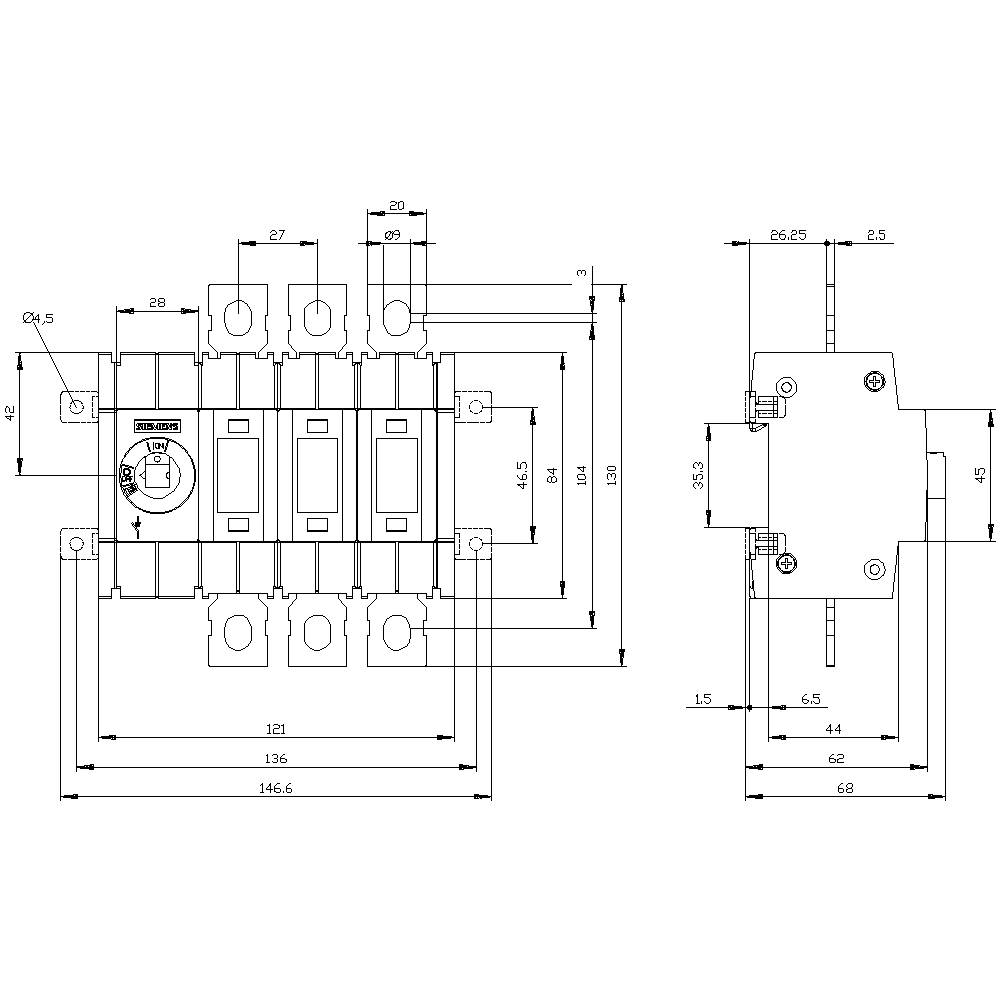

Technický výkres elektrického spínače s podrobnými rozměry a popisky. Zobrazuje přední a boční pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

160 A

Typ kontaktu

4 přepínací kontakty

Datasheety: (PDF)

Doručení: St 14. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 061,98 Kč / kus)

4 061,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 8 kV
Mechanická životnost: 15000
Elektrická životnost: 1500
Ztrátový výkon: 13.8 W
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 2
Způsob uchycení: šroubové a upevnění na din lištu 35 mm

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 121 x 168 x 68 mm

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Provedení: Spínač

Šířka: 121 mm

V: 168 mm

Hloubka: 68 mm

: 0

: 0

: 160 A

: 3

: IP00

: 4

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: 90 kW

: 4 kA

: Other

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 160 A

: 90 kW

: NE

: 160

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1735796 3pólový 160 A 4 přepínací kontakty 690 V/AC Siemens 3KD34300NE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1735796 3pólový 160 A 4 přepínací kontakty 690 V/AC Siemens 3KD34300NE100

Popis

Odpínač 160 a, konstrukční 2, 3-pólový přední pohon vlevo základní jednotka bez rukojeti, vč. Transformátoru pro oddělení fází, 3KD až 1600 a jako výkonný hlavní, nouzový VYPÍNAČ nebo servisní VYPÍNAČ. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
