Name: 3pólový 16 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD34101TK05
Brand: Siemens
SKU: 1741792
Availability: BackOrder

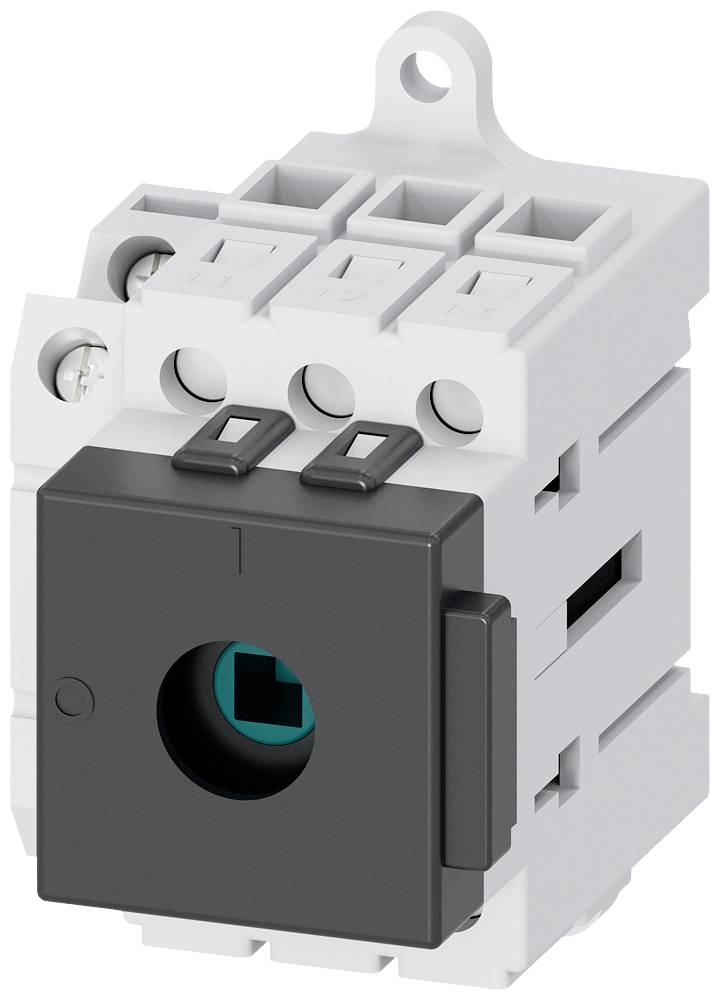

Šedočerný elektrický stykač s několika připojovacími svorkami, vhodný pro řízení elektrických obvodů.

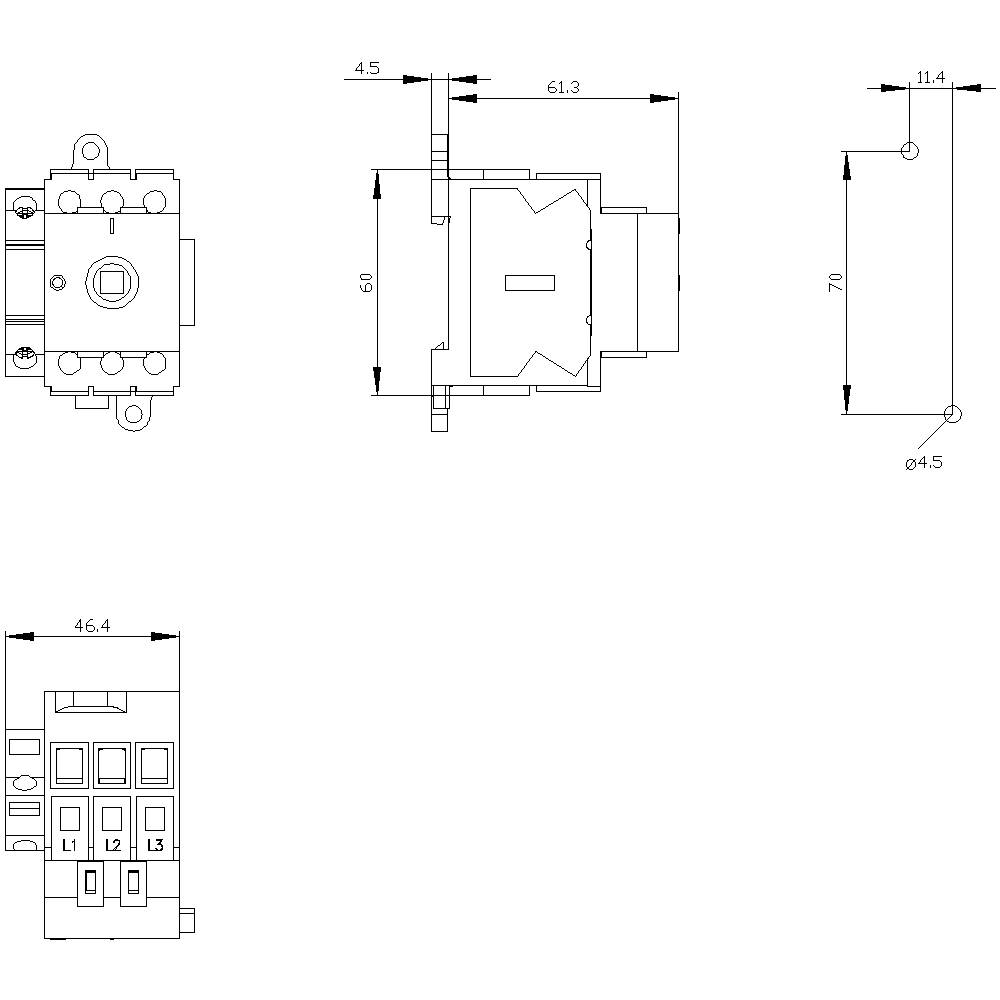

Technický výkres elektrického spínače s předním, bočním a horním pohledem. Rozměry uvedeny v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

63 A

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 235,00 Kč / kus)

2 235,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Ztrátový výkon: 13.5 W

Kategorie produktu: výkonový odpínač

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Průřez: 16 mm²

Pólů: 3

Rozm.: (š x v x h) 47 x 60 x 64 mm

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Provedení: Spínač

Šířka: 47 mm

V: 60 mm

Hloubka: 64 mm

: 19 kW

: 1

: 1

: 63 A

: 3

: IP20

: 0

: 1

: ANO

: NE

: Frame clamp

: ANO

: None

: ANO

: ANO

: ANO

: 22 kW

: 1 kA

: Other

: ANO

: NE

: NE

: ANO

: ANO

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 63 A

: NE

: 43

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Kategorie produktu

Pólů

Průřez

3pólový 16 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD34101TK05

Objednací číslo:1741792

Doručení: Čt 19. 11.

Conrad Electronic

Tento produkt

690 V/AC

63 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

2 235,00 Kč^*

2.515 mm² Siemens 3LD93402C

Objednací číslo:1704864

Doručení: St 11. 11.

Conrad Electronic

nulová svorka

2.515 mm²

Min.: 1

Násobky: 1

345,00 Kč^*

2pólový 16 A Siemens 3LD92065A

Objednací číslo:1742995

Doručení: Čt 19. 11.

Conrad Electronic

16 A

Spínací zařízení

Min.: 1

Násobky: 1

1 355,00 Kč^*

3pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD30101TK05

Objednací číslo:1744386

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

16 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Objednací číslo:1744384

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

16 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

855,00 Kč^*

3pólový 16 mm² 25 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD31101TK05

Objednací číslo:1703073

Doručení: Čt 19. 11.

Conrad Electronic

690 V/AC

25 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Objednací číslo:1699137

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

25 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 32 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = L Siemens 3LD32101TK05

Objednací číslo:1741547

Doručení: Čt 19. 11.

Conrad Electronic

690 V/AC

32 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Objednací číslo:1748476

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

32 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 035,00 Kč^*

3pólový 16 mm² 40 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD33101TK05

Objednací číslo:1741759

Doručení: Čt 19. 11.

Conrad Electronic

690 V/AC

40 A

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

2 235,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1741792 3pólový 16 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD34101TK05

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741792 3pólový 16 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD34101TK05

Popis

Odpínač 3LD3, IU 63 a hlavní spínač 3pin 3. Jmenovitý provozní výkon při AC-23 a při 400 v 22,0 kW, bez roubíkového pohonu s pomocným spínačem 1OE+1S hlavní a NOT-VYPÍNAČ SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.

Tento text byl přeložen strojově.
