Name: 3pólový 125 A 690 V/AC Siemens 3KF23120MR11
Brand: Siemens
SKU: 1744354
Availability: BackOrder

Elektrické relé se třemi moduly, vhodné pro použití v technologii budov pro řízení elektrických obvodů a spínacích zařízení.

Elektrický schéma znázorňuje tři paralelně zapojené rezistory s přípojkami 1 až 6. Symboly pro otevřený a uzavřený elektrický obvod.

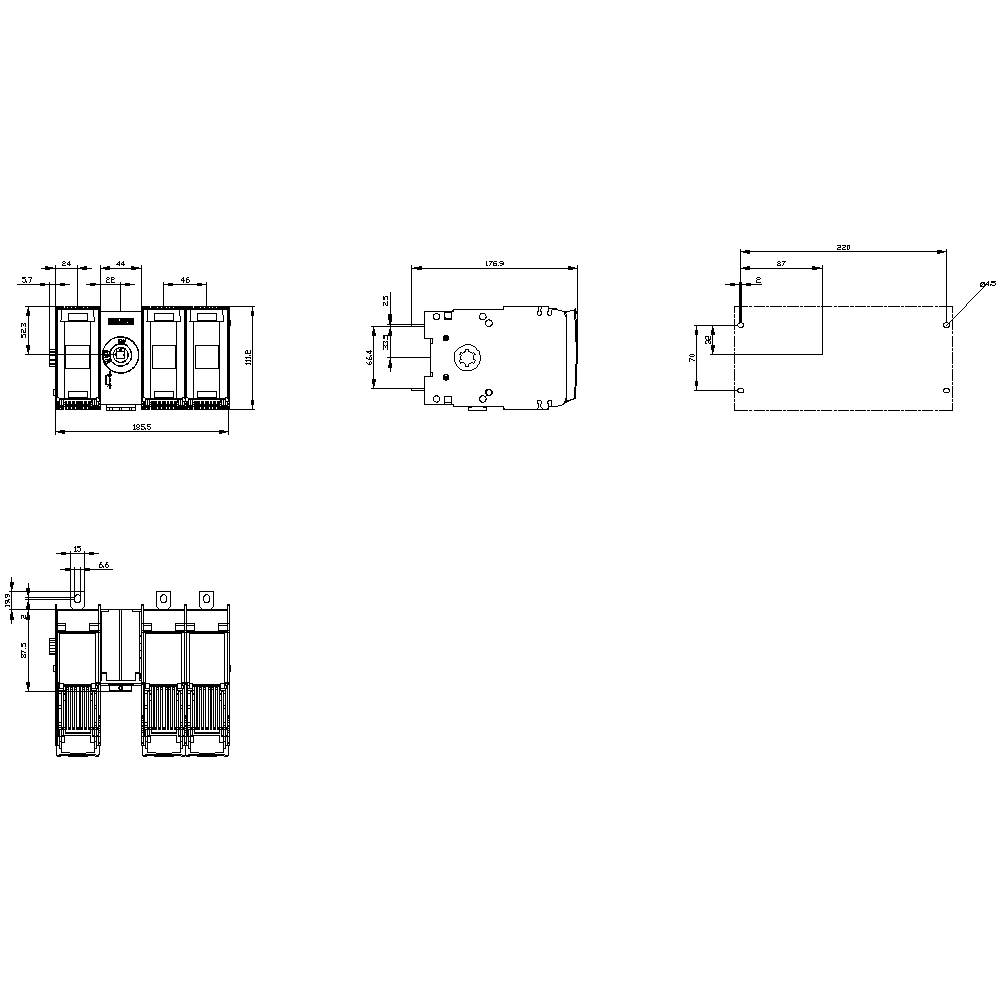

Technický výkres elektrického přístroje s několika pohledy, včetně pohledu předního, bočního a shora, s vyznačenými detailními rozměry.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

125 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 875,00 Kč / kus)

6 875,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Izolační napětí: 1000 V
Provozní teplota: -25 °C až +70 °C.
Impulsní výdržné napětí: 12 kV
Mechanická životnost: 12000
Elektrická životnost: 8000
Způsob uchycení: ve vodorovné poloze pro upevnění na zem
Provedení elektrického konektoru: plochý konektor
Velikost zátěže oddělovací spínače: 2
Ztrátový výkon: 45.6 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Pólů: 3

Rozm.: (š x v x h) 190.7 x 111.3 x 178 mm

Jmenovitý proud: 125 A

Jmenovitý proud - filtr: 125 A

Provedení: Odpínač s pojistky 3KF

Šířka: 190.7 mm

V: 111.3 mm

Hloubka: 178 mm

: 125 A

: 3

: 100 kA

: IP20

: NH000, NH00

: NE

: Flat plug-in connection

: ANO

: Other

: ANO

: ANO

: 55 kW

: 5 kA

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Front side

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744354 3pólový 125 A 690 V/AC Siemens 3KF23120MR11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744354 3pólový 125 A 690 V/AC Siemens 3KF23120MR11

Popis

Odpínač s pojistkou 125A, stavební šedá 2, 3 pólů pro nožová pojistková vložka NH vel. 000 a 00 čelní pohon uprostřed základní přístroj bez rukojeti, plochý vypínač s pojistkou 3KF jako hlavní, nouzové VYPNUTÍ nebo opravy. Vypínač zátěže s pojistkami 3KF umožňuje v závislosti na velikosti zapnutí a vypnutí jmenovitého proudu mezi 32 a 800 A. Kromě toho tvoří funkci bezpečnostního oddělení ve všech nízkonapěťových obvodech. Odpínač s pojistkami 3KF je optimalizován pro náročné aplikace, při kterých jsou používány nožové pojistkové vložky. 1. Variabilně použitelný odpínač se spojkou dveří nebo přímým pohonem v 5 konstrukčních velikostech. 2. Snadná montáž funkcí díky rozsáhlému příslušenství. 3. Spolehlivá ochrana proti úrazům elektrickým proudem díky uzavíratelné funkci, ochrana proti dotyku a automaticky uzamčené ochranné kryty v zapnutém stavu. 4. Odolná technika s vysokou zkratovou odolností pro vysokou dostupnost zařízení. 5. Rychlá montáž na montážní lištu pro konstrukční velikosti až 80 A. 6. Efektivní inženýrství s rozsáhlými daty CAx. 7. Bezpečná ochrana i pro větrné elektrárny do 690 v + 10 %.

Tento text byl přeložen strojově.
