Name: 250 A 4 přepínací kontakty Siemens 3KD38400NE100
Brand: Siemens
SKU: 2263586
Availability: BackOrder

Průmyslový výkonový spínač se šesti spínacími komorami a otočným přepínačem na levé straně, označený symboly "I", "0" a "II".

Schéma zapojení třífázového systému: Nahoře označeno 1, 3, 5N a dole 2, 4, 6. Čáry propojují svorky.

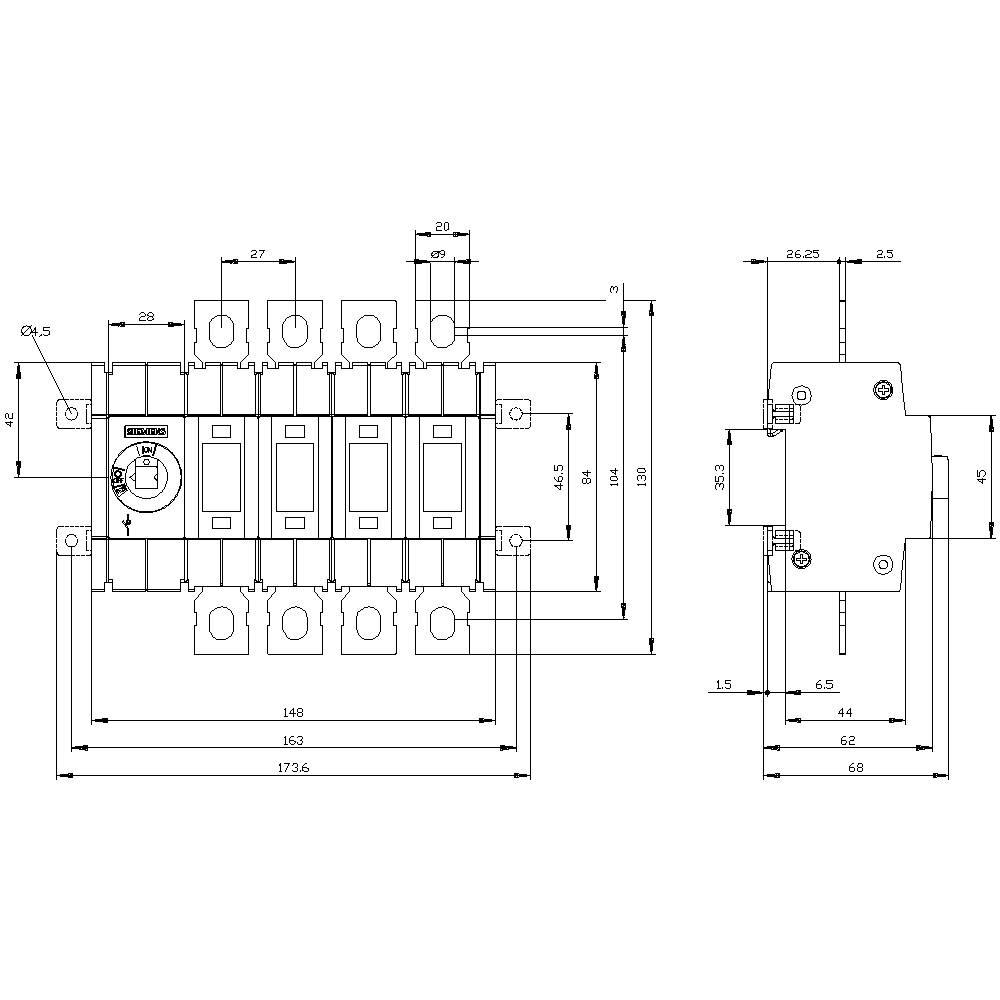

Technický výkres elektrického spínače s podrobnými rozměry v milimetrech, přední a boční pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

250 A

Typ kontaktu

4 přepínací kontakty

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 085,00 Kč / kus)

8 085,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci spínací polohy otočný pohon spojky dveří: ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Ploché připojení
Velikost spínače pro odpojení zátěže: 2
Způsob upevnění: Šroubové a montážní lišty 35 mm
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Ochrana: IP00
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 32.8 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 15000
Impulsní výdržné napětí: 8 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 1 000 V/AC

Pólů: 4

Rozm.: (š x v x h) 148 x 168 x 68 mm

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Provedení: Přední náhon

Šířka: 148 mm

V: 168 mm

Hloubka: 68 mm

: 0

: 0

: 250 A

: 4

: IP00

: 4

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: 90 kW

: 4 kA

: Other

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 250 A

: 90 kW

: NE

: 160

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2263586 250 A 4 přepínací kontakty Siemens 3KD38400NE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263586 250 A 4 přepínací kontakty Siemens 3KD38400NE100

Popis

Odpínač 250A, montážní 2, 4-pólový přední pohon vlevo základní jednotka bez rukojeti, vč. Transformátoru pro oddělení fází, 3KD až 1600 a jako výkonný hlavní, nouzový VYPÍNAČ nebo servisní VYPÍNAČ. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
