250 A 3 přepínací kontakty Siemens 3KD38340NE400

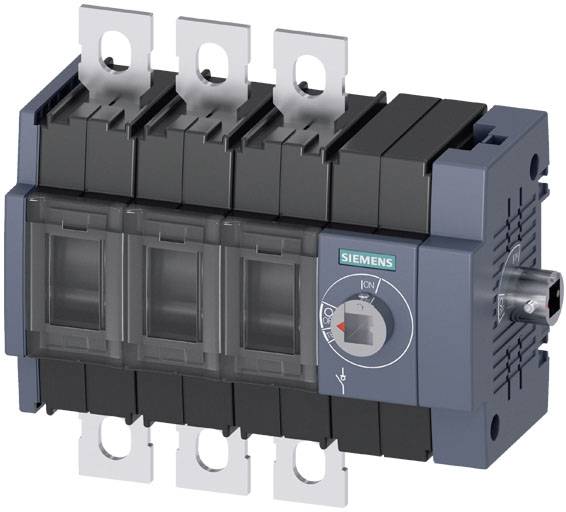

Přístroj Siemens s šedými a černými prvky, sedmi svorkami a spínačem s označeními 'ZAP' a 'VYP'.

Ilustrační obrázek

Elektrický schéma se třemi vertikálními linkami: 1-2, 3-4, 5-6, přerušenými vodorovnými čárami, s označením '-Q'.

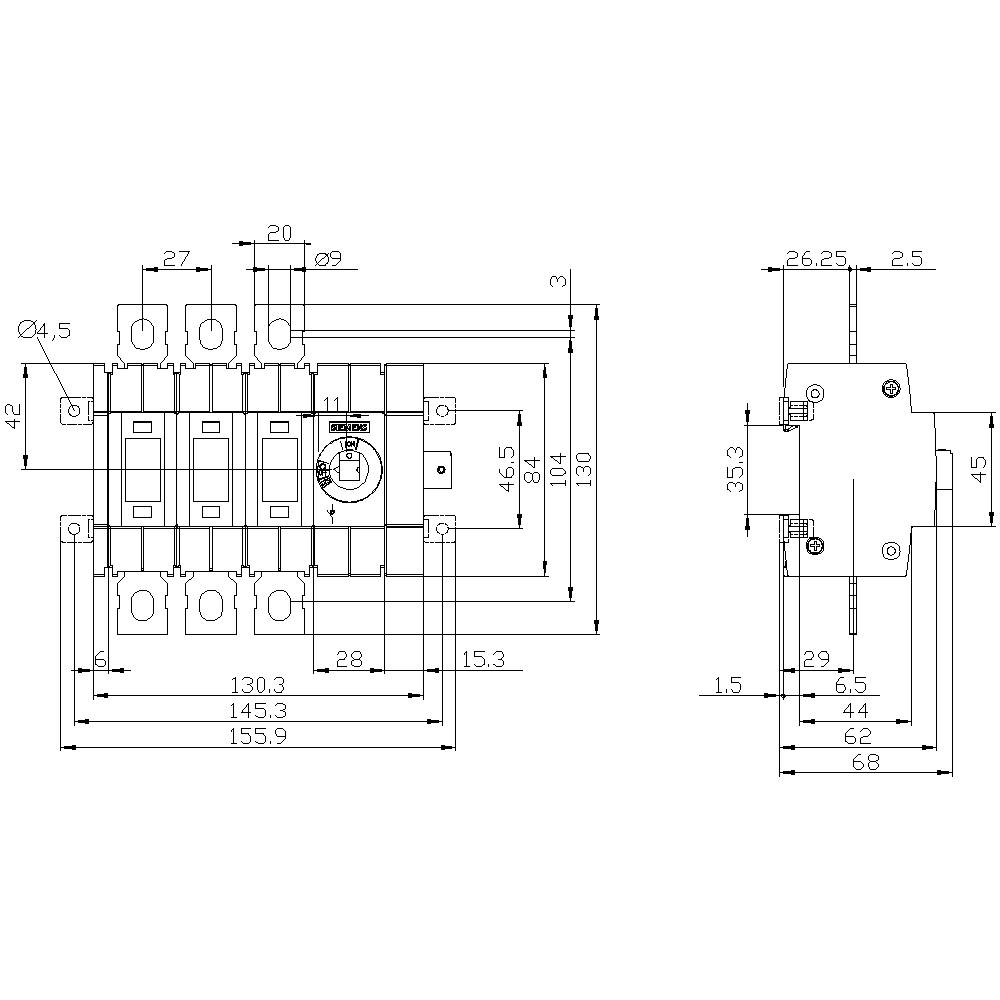

Technický výkres spínače s rozměry v milimetrech. Zobrazuje přední a boční pohled s detailními rozměry.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

250 A

Typ kontaktu

3 přepínací kontakty

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

Doručení: St 14. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 941,32 Kč / kus)

4 941,32 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci spínací polohy otočný pohon spojky dveří: ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Ploché připojení
Velikost spínače pro odpojení zátěže: 2
Způsob upevnění: Šroubové a montážní lišty 35 mm
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Ochrana: IP00
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 24.6 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 15000
Impulsní výdržné napětí: 8 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 3 přepínací kontakty

Provozní napětí: 1 000 V/AC

Pólů: 3

Rozm.: (š x v x h) 130.3 x 168 x 69.5 mm

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Provedení: Pohon na boční stěnu

Šířka: 130.3 mm

V: 168 mm

Hloubka: 69.5 mm

: 0

: 0

: 250 A

: 3

: IP00

: 3

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: 90 kW

: 4 kA

: Other

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 250 A

: 90 kW

: NE

: 160

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2263585 250 A 3 přepínací kontakty Siemens 3KD38340NE400

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263585 250 A 3 přepínací kontakty Siemens 3KD38340NE400

Popis

Odpínač 250A, montážní 2, 3-pólový boční pohon vpravo základní jednotka bez rukojeti plochá přípojka vč. Třífázového odpojovače zátěže 3KD až 1600 a jako výkonný?higer hlavní, NOT VYPÍNAČ nebo opravárenský spínač. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
