Name: 2000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD56340RE400
Brand: Siemens
SKU: 2263615
Availability: BackOrder

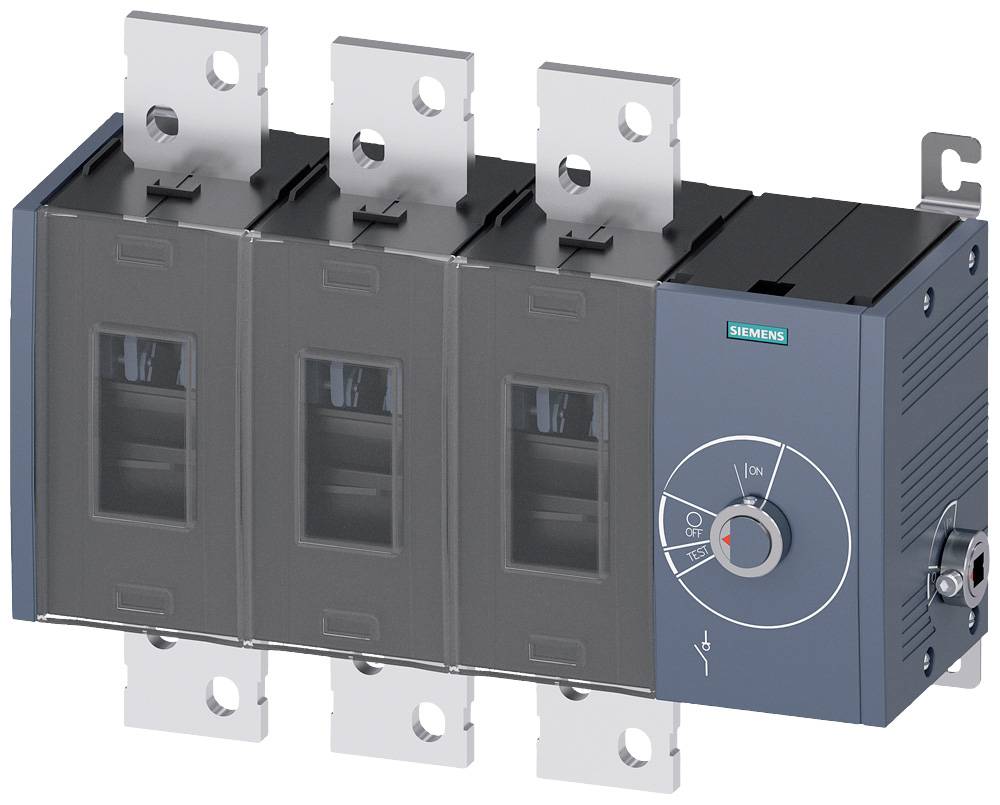

Třípólový hlavní vypínač od Siemensu, vhodný pro průmyslové aplikace. Ukazuje spínací mechanismus a upevňovací body.

Schematický diagram svislých čar, označený čísly 1, 2, 3, 4, 5, 6. Vlevo od těchto čar je nápis '-Q'. Propojení mezi čísly.

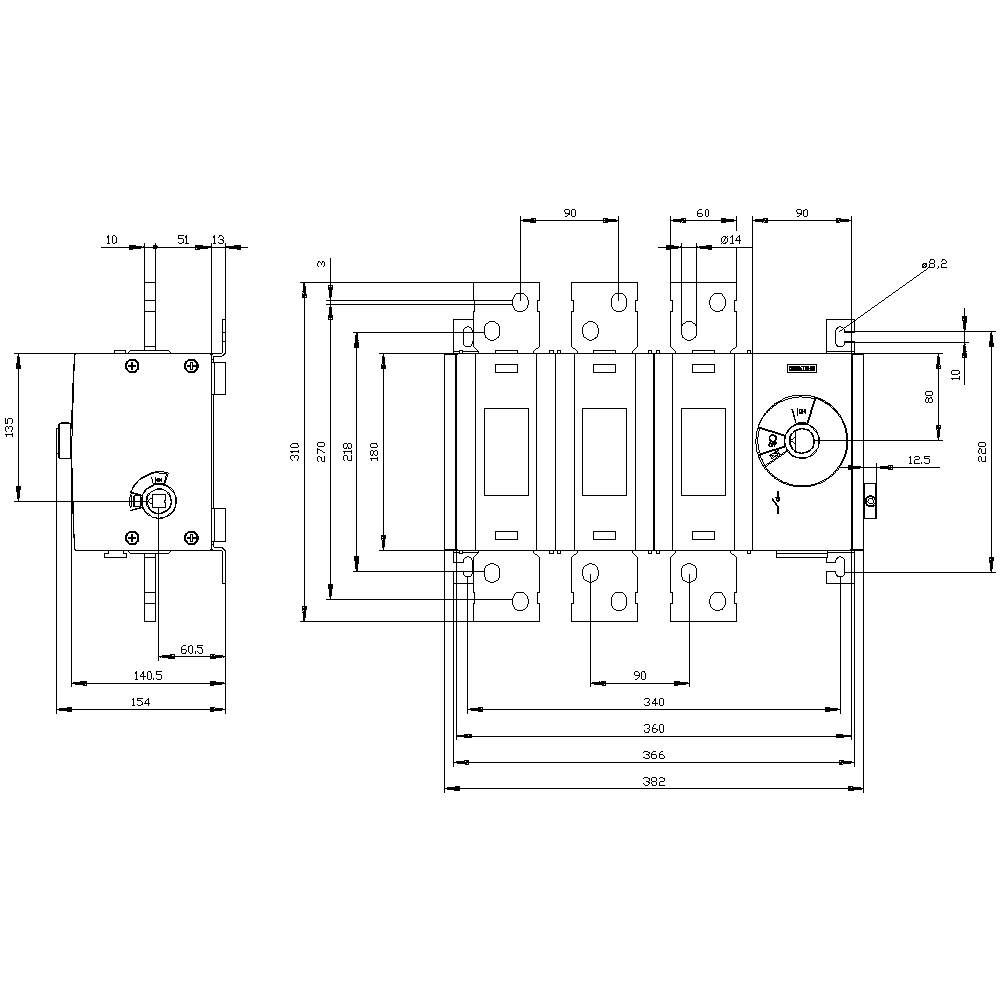

Technický výkres elektrického spínače s rozměry v milimetrech. Viditelné jsou pohled v řezu, pohled shora a boční pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

2000 A

Typ kontaktu

8 spínacích kontaktů

8 rozpínacích kontaktů

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 10. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (95 355,00 Kč / kus)

95 355,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci spínací polohy otočný pohon spojky dveří: ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Ploché připojení
Velikost spínače pro odpojení zátěže: 5
Způsob uchycení: šroubové
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Ochrana: IP00
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 240 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 8000
Impulsní výdržné napětí: 12 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 8 spínacích kontaktů
8 rozpínacích kontaktů

Provozní napětí: 1 000 V/AC

Pólů: 3

Rozm.: (š x v x h) 394.5 x 310 x 154 mm

Jmenovitý proud: 2000 A

Jmenovitý proud - filtr: 2000 A

Provedení: Pohon na boční stěnu

Šířka: 394.5 mm

V: 310 mm

Hloubka: 154 mm

: 8

: 8

: 2000 A

: 3

: IP00

: 0

: 1

: NE

: NE

: Flat plug-in connection

: NE

: None

: ANO

: ANO

: ANO

: 1000 kW

: 55 kA

: Other

: ANO

: NE

: NE

: NE

: NE

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 2000 A

: 400 kW

: NE

: 2000

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2263615 2000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD56340RE400

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263615 2000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD56340RE400

Popis

Odpojovač zátěže 2000A, konstrukční 5, 3-pólový boční pohon vpravo základní jednotka bez rukojeti, přepínač odpínače 3KD až 1600 a jako výkonný?higer hlavní, NOT VYPÍNAČ nebo opravárenský spínač. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
