Name: 1000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD50300QE100
Brand: Siemens
SKU: 2263601
Availability: BackOrder

Elektrický hlavní spínač od Siemense s několika svorkami a otočným spínačem pro funkce 'ZAP' a 'VYP'.

Diagram se třemi vertikálními linkami, očíslovanými od 1 do 6. Horizontální propojení překlenují linky: 1-2, 3-4 a 5-6.

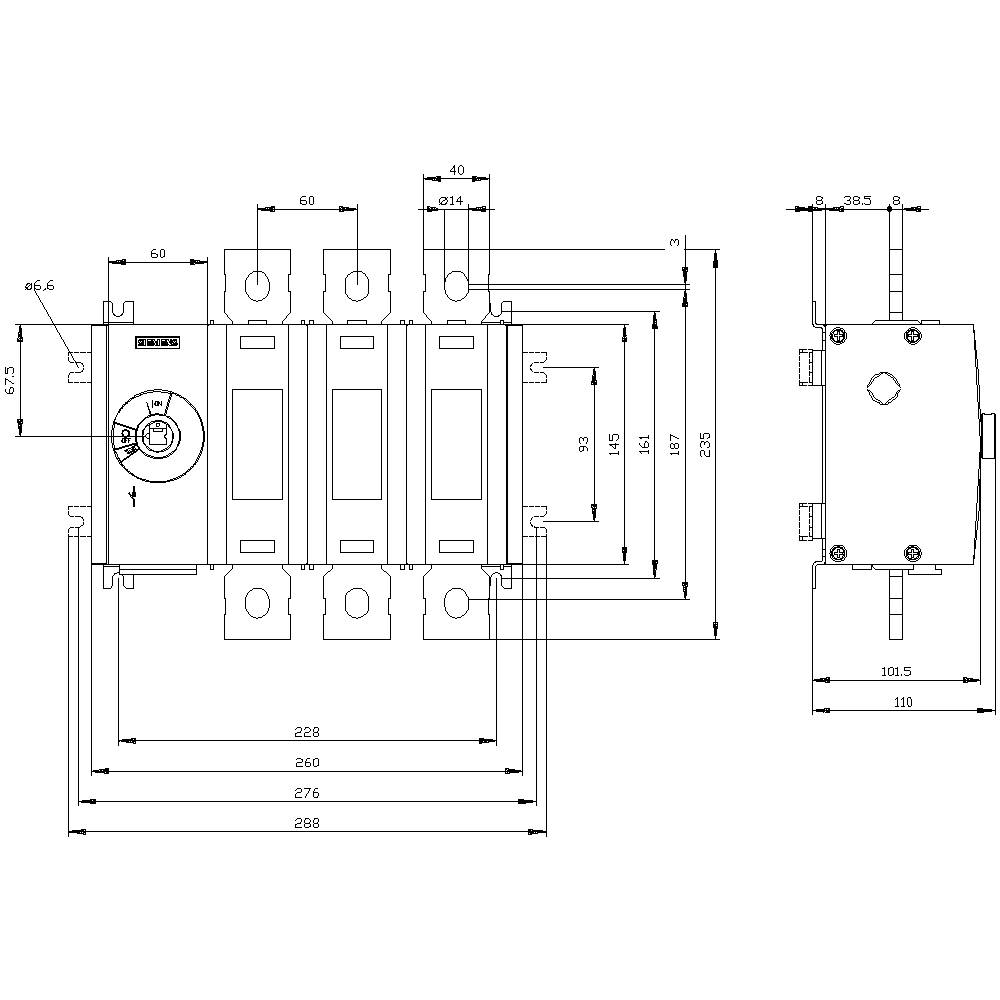

Technický výkres spínače s podrobnými rozměry a popisky, zobrazující přední a boční pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

1000 A

Typ kontaktu

8 spínacích kontaktů

8 rozpínacích kontaktů

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 10. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (38 915,00 Kč / kus)

38 915,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci spínací polohy otočný pohon spojky dveří: ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Ploché připojení
Velikost spínače pro odpojení zátěže: 4
Způsob uchycení: šroubové
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Ochrana: IP00
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 105 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 8000
Impulsní výdržné napětí: 12 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 8 spínacích kontaktů
8 rozpínacích kontaktů

Provozní napětí: 1 000 V/AC

Pólů: 3

Rozm.: (š x v x h) 260 x 235 x 110 mm

Jmenovitý proud: 1000 A

Jmenovitý proud - filtr: 1000 A

Provedení: Přední náhon

Šířka: 260 mm

V: 235 mm

Hloubka: 110 mm

: 8

: 8

: 800 A

: 3

: IP00

: 0

: 1

: NE

: NE

: Flat plug-in connection

: ANO

: None

: ANO

: ANO

: ANO

: 560 kW

: 30 kA

: Other

: ANO

: NE

: NE

: NE

: NE

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: NE

: 1000

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2263601 1000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD50300QE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263601 1000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD50300QE100

Popis

Odpínač 1000 a, stavební šedá 4, 3-pólový přední pohon vlevo základní jednotka bez rukojeti, přepínač odpínače 3KD až 1600 a jako výkonný Z hlediska výkonu jako hlavní, NOT VYPÍNAČ nebo servisní VYPÍNAČ. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
