Name: 100 A 3 přepínací kontakty Siemens 3KD30342ME400
Brand: Siemens
SKU: 2263575
Availability: BackOrder

Schematické znázornění elektrického spínače s očíslovanými kontakty: nahoře 1, 3, 5 a dole 2, 4, 6. Vlevo je umístěno '-Q'.

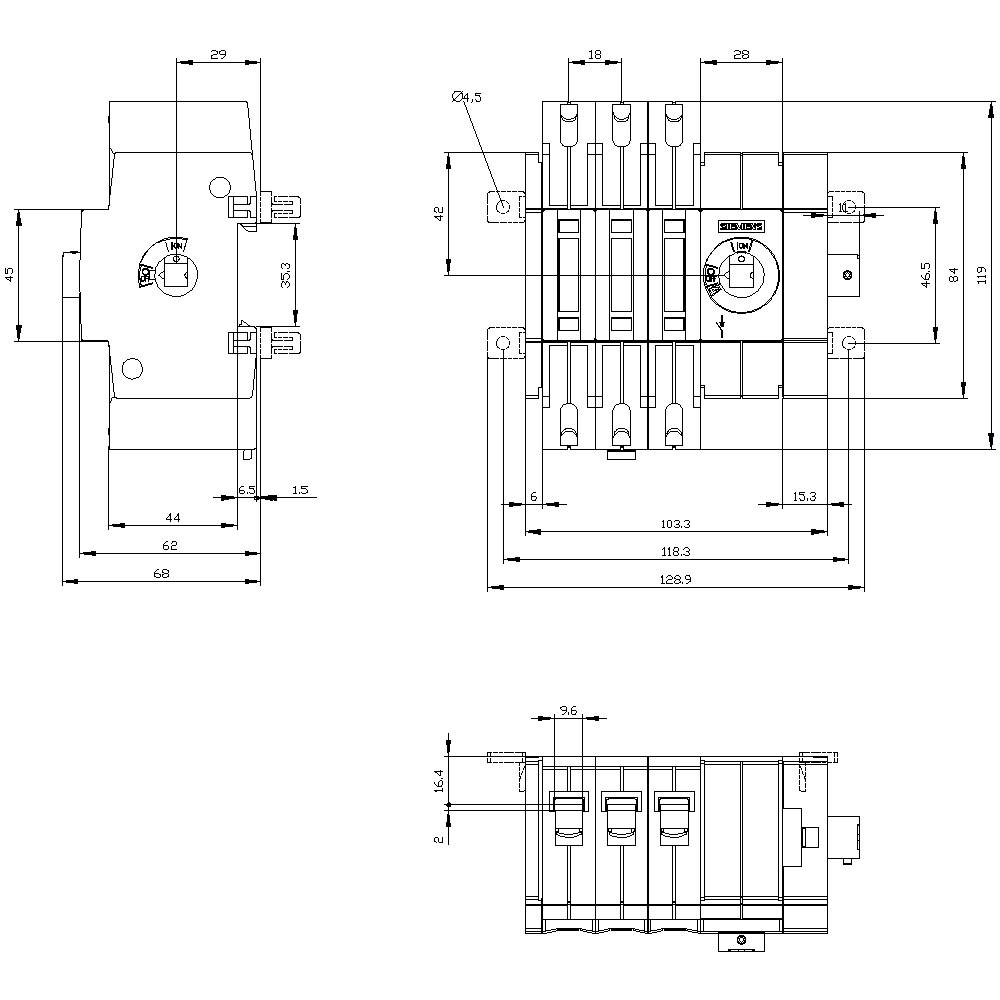

Technický výkres elektrického spínacího zařízení s detailními rozměry v milimetrech, zobrazený z předního a bočního pohledu.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

100 A

Typ kontaktu

3 přepínací kontakty

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 825,00 Kč / kus)

2 825,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci spínací polohy otočný pohon spojky dveří: ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Rámová svorka
Velikost spínače pro odpojení zátěže: 1
Způsob upevnění: Šroubové a montážní lišty 35 mm
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Stupeň krytí: IP20
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 7.5 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 15000
Impulsní výdržné napětí: 8 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 3 přepínací kontakty

Provozní napětí: 1 000 V/AC

Pólů: 3

Rozm.: (š x v x h) 103.3 x 119 x 69.5 mm

Jmenovitý proud: 100 A

Jmenovitý proud - filtr: 100 A

Provedení: Pohon na boční stěnu

Šířka: 103.3 mm

V: 119 mm

Hloubka: 69.5 mm

: 0

: 0

: 100 A

: 3

: IP20

: 3

: 1

: NE

: NE

: Frame clamp

: ANO

: None

: ANO

: ANO

: ANO

: 45 kW

: 3 kA

: Other

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: NE

: 80

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2263575 100 A 3 přepínací kontakty Siemens 3KD30342ME400

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263575 100 A 3 přepínací kontakty Siemens 3KD30342ME400

Popis

Odpínač 100 a, konstrukční 1, 3-pólový postranní pohon vpravo základní jednotka bez držadlové svorky vypínač 3KD až 1600 a jako výkonný hlavní, NOT VYPÍNAČ nebo OPRAVÁRENSKÝ spínač. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r

Tento text byl přeložen strojově.
