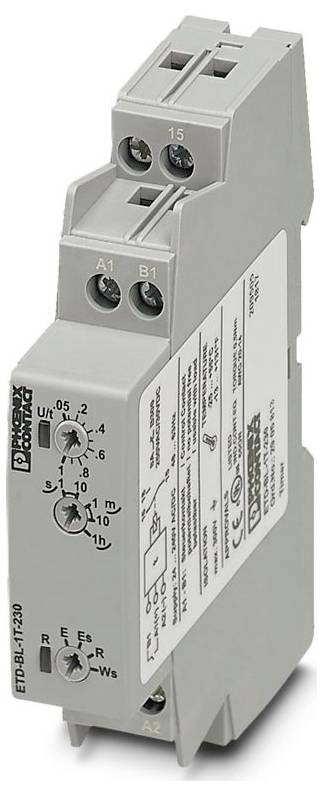

Phoenix Contact ETD-BL-1T-230 2905813 časové relé, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
časové relé
Provedení
multifunkční
Min. provozní napětí
24 V DC/AC
Provozní napětí max.
240 V DC/AC
Typ kontaktu
1 přepínací kontakt
Datasheety: (PDF)
Technické parametry
- Typ připojení: Šroubové připojení
- Utahovací moment: 1 Nm 1 Nm
- Flexibilní průřez vodiče: 0,5 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,5 mm²... 2,5 mm²
- Průřez vodiče AWG: 20... 14
- Šířka: 17,5 mm
- Výška: 89,5 mm
- Hloubka: 65,5 mm
- Barva: Šedá (RAL 7042)
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -25 °C ... 55 °C
- Teplota okolí (skladování/přeprava): -25 °C... 70 °C
- Normy/předpisy: EN 50178
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 15 %... 85 %
- Jmenovitá frekvence: 48 Hz... 63 Hz
- Označení připojení: S potenciálními plochami, svorky A1-B1
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Označení UL 508
- UL, USA/Kanada: UL, USA/Kanada
- Provozní režim: 100 % ED
- CE: CE
- Certifikát: V souladu se směrnicí UKCA
- ROZSAH VSTUPNÍHO NAPĚTÍ: 24 V AC/DC... 240 V AC/DC -15 % ... +10 %
- Jmenovitý příkon: 4 VA
- Funkce: E: Zpožděný rozběh; RS: Zpoždění návratu s řídicím kontaktem; ES: Zpoždění zapnutí s řídicím kontaktem; WS: Zapínací přechodový kontakt s řídicím kontaktem
- Montážní informace: Na DIN lištu NS 35 podle EN 60715
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Rušivé vyzařování: Rušení
- Odolnost vůči rušení EN 61000-6-2
- Spínací napětí maximálně: 250 v /AC (podle IEC 60664-1)
- Ukazatel stavu: Zelená LED (Power); žlutá LED (relé aktivní)
- Izolace: Základní izolace
- Provedení kontaktu: 1 beznapěťový střídač
- UKCA: UKCA
- Spínání: Spínání
- Životnost - mechanické: 15x 106 spínacích cyklů
- Vypínací výkon (ohmická zátěž) maximálně: 1250 VA (5 a / 250 v AC)
- Životnost elektrických: 1x 105 spínacích cyklů
- Výstupní pojistka 5 a (rychlá)
- Doba opětovné připravenosti: 100 ms
- Základní přesnost ± 1 % (z plného rozsahu stupnice)
- Přesnost opakování: ≤ 0,5 % ±5 ms
- Rozsah nastavení času: 50 ms... 1 h (5 rozsahy řádků)
- Přesnost nastavení: ≤ 5 % (z plného rozsahu stupnice)
- Daně: Daně
- Řídicí rozsah: ≥ 50 ms (DC); ≥ 100 ms (AC)
- Zkušební napětí pro relé/kontakt relé: 4 kV
- Koeficient teploty typický: ≤ 0,01 %/k
- Stupeň krytí (pouzdro): IP40 (pouzdro)
- Stupeň krytí (připojovací svorky): IP20 (připojovací svorky)
- Kategorie produktu
časové relé
- Typ
ETD-BL-1T-230
- Provedení
multifunkční
- Připojení
šroubovací
- Min. provozní napětí
24 V DC/AC
- Provozní napětí max.
240 V DC/AC
- Provozní napětí
24 - 240 V DC/AC
- Typ kontaktu
1 přepínací kontakt
- Šířka
17.5 mm
- V
89.5 mm
- Hloubka
65.5 mm
- Rozm.
(š x v x h) 17.5 x 89.5 x 65.5 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 3579836 Phoenix Contact ETD-BL-1T-230 2905813 časové relé, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579836 Phoenix Contact ETD-BL-1T-230 2905813 časové relé, 1 ks
Popis
Kompaktní multifunkční časové relé s 4 funkcemi a nastavitelným časovým rozsahem (50 ms - 1 h), se šroubovým připojením, 1 měničem
