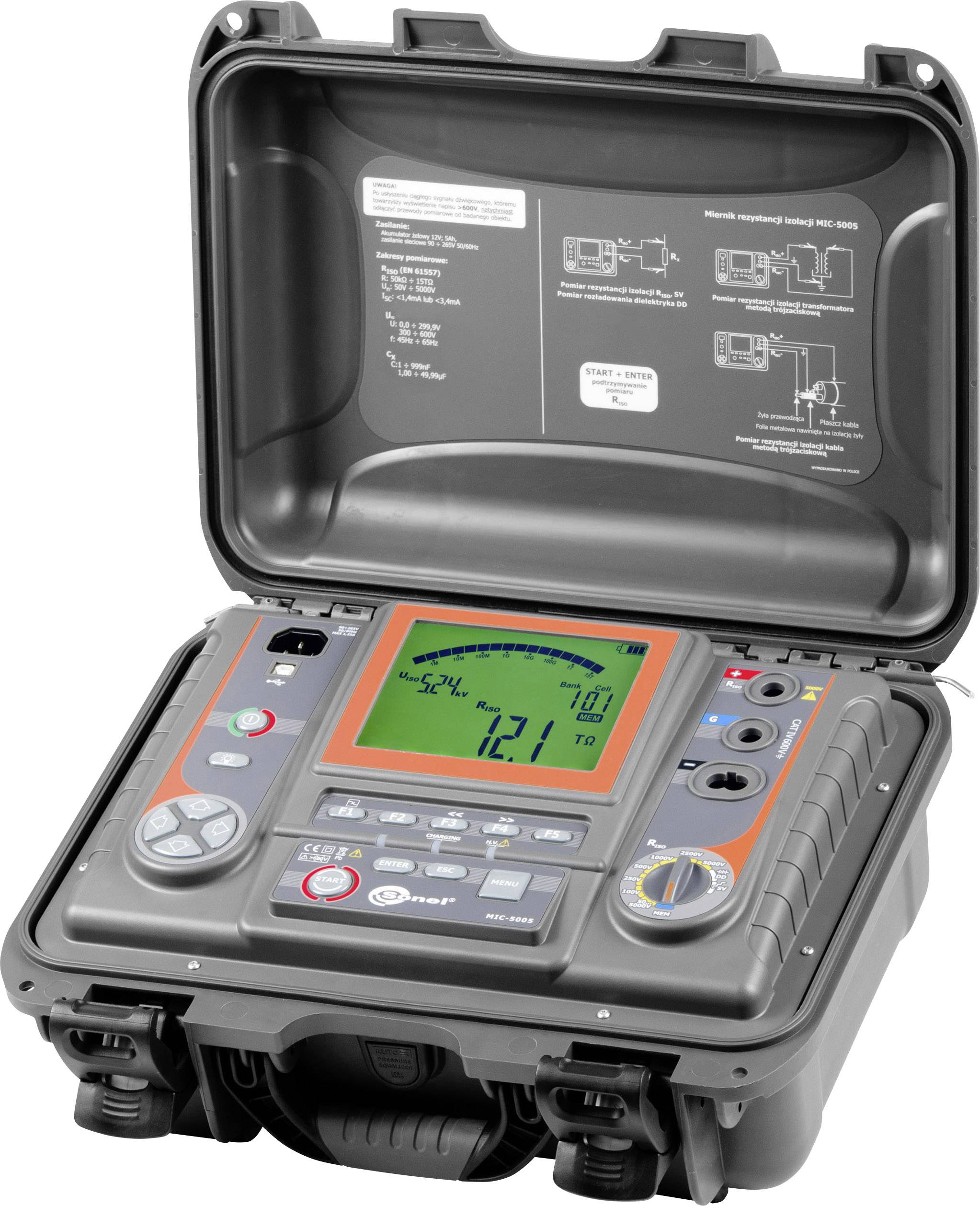

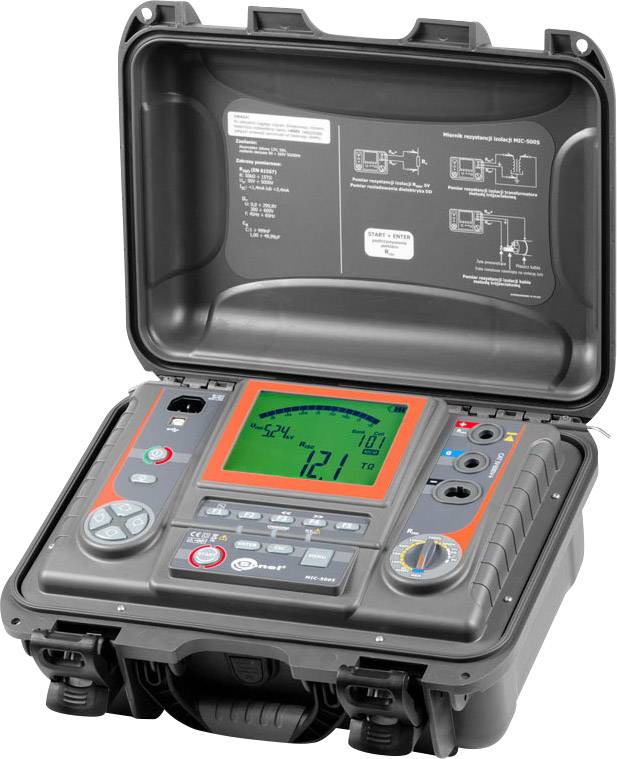

Sonel MIC-5005 tester izolací Kalibrováno dle (ISO), 250 V, 500 V, 1000 V, 2500 V, 5000 V, 15 TΩ
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (42 415,00 Kč / kus)
Kč
Už jen 1 Ks skladem!
Hlavní benefity
Měřič izolací MIC-5005
- Zkušební napětí 50 - 5000 V pro oblast měření až do 15 TΩ
- Zkušební napětí lze nastavit ve 10V krocích (50 - 1000V) a 25V krocích (1 - 5kV)
- Automatické vybití zkušebních vodičů po měření
- Měření časového intervalu s akustickou indikací každých 5 sekund
- 3 testovací časy pro zjištění absorpčního koeficientu
- Měření indexu polarizace (PI) a dielektrické absorpce (DAR)
- Zkušební metoda (SV)
- Index dielektrického vybití (DD)
- Nastavitelný zkušební proud (1,2 mA, 3 mA)
- Měření svodového proudu
- Digitální filtrování pro prostředí s vysokým rušením
- Měření AC/DC: 0 - 750 V
- Měření kapacity
- LCD displej 5,6"
- Integrovaná rychlonabíječka
Technické parametry
- Izolační odpor s rozsahem 0 - 999 kΩ: rozlišení: 1 kΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 MΩ: rozlišení: 0,01 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 10,0 - 99,9 MΩ: rozlišení: 0,1 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 100 - 999 MΩ: rozlišení: 1 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 GΩ: rozlišení: 0,01 GΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 10,0 - 99,9 GΩ: rozlišení: 0,1 GΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 100 - 999 GΩ: rozlišení: 1 GΩ, přesnost: ± (3,5 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 TΩ: rozlišení: 0,01 TΩ, přesnost: ± (7,5 % + 10 Digits). Izolační odpor s rozsahem 10 - 15 TΩ: rozlišení: 0,1 TΩ, přesnost: ± (10 % + 10 Digits). Izolační napětí 250 V: 500 GΩ. Izolační napětí 500 V: 1,00 TΩ. Izolační napětí 1000 V: 2,00 TΩ. Izolační napětí 2500 V: 5 TΩ. Izolační napětí 5000 V: 15 TΩ. Vystupovací test Uiso při 1000 V: 200V kroky, při 2500 V: 500V kroky; při 5000 V: 1kV kroky. AC/DC měření: rozsah 0,0 - 29,9 V, rozlišení: 0,1 V, přesnost: ± (2 % + 20 Digits). AC/DC měření: rozsah 30 - 299,9 V, rozlišení: 0,1 V, přesnost: ± (2 % + 6 Digits). AC/DC měření: rozsah 300 - 600 V, rozlišení: 1 V, přesnost: ± (2 % + 2 Digits). Frekvenční rozsah: 45 - 65 Hz. Zkušební proud pro měření průchodnosti: ± 200 mA. Měření průchodnosti s rozsahem 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (2 % + 3 Digits). Měření průchodnosti s rozsahem 20,0 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (2 % + 3 Digits). Měření průchodnosti s rozsahem 200 - 999 Ω: rozlišení: 1 Ω, přesnost: ± (4 % + 3 Digits). Měření kapacity s rozsahem 1 - 999 nF: rozlišení: 1 nF, přesnost: ± (5 % + 5 Digits). Měření kapacity s rozsahem 1,00 - 49,99 µF: rozlišení: 0,01 µF, přesnost: ± (5 % + 5 Digits).
- Kategorie produktu
tester izolací
- Zkušební napětí
250 V
500 V
1000 V
2500 V
5000 V
- Měřicí funkce
izolační odpor
ISO
- Rozhraní
USB
Wi-Fi
IP67
- Rozm.
(d x š x v) 15 x 82 x 15 cm
- Hmotnost
9.56 kg
- Displej
digitální (LCD)
- Izolační odpor (max.)
15 TΩ
- Kategorie měření
CAT III 1000 V
CAT IV 600 V
- Šířka
82 cm
- V
15 cm
- Délka
15 cm
Ke stažení
List technických údajů
List technických údajů 1427984 Sonel MIC-5005 tester izolací Kalibrováno dle (ISO), 250 V, 500 V, 1000 V, 2500 V, 5000 V, 15 TΩ
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1427984 Sonel MIC-5005 tester izolací Kalibrováno dle (ISO), 250 V, 500 V, 1000 V, 2500 V, 5000 V, 15 TΩ
Bezpečnostní list
Bezpečnostní list 1427984 Sonel MIC-5005 tester izolací Kalibrováno dle (ISO), 250 V, 500 V, 1000 V, 2500 V, 5000 V, 15 TΩ
Popis
Tester izolací MIC-5005 s rozsahem měření až do 15 TΩ při zkušebním napětí 5 kV, měření podle EN 61557-2. I při vysokofrekvenčním rušení dosahuje díky filtraci absolutně přesných výsledků. K dispozici jsou všechny parametry pro diagnostiku jako PI, DAR, DD, měření kapacity, vystupovací test (SV), Riso a PE měření.
Provedení
- Kufr z tvrdé skořepiny, stupeň krytí IP 67
- CAT III: 1000 V
- CAT IV: 600 V
- Zkušební kabely až 20 m
- Krokosvorky a zkušební hroty
- USB kabel
- Akumulátor
- Adaptér OR-1
- Software pro protokolování Sonel Reader
- Měření podle EN 61557
Obsah balení
- Krokosvorka 5,5 kV, stíněná, černá · Krokosvorka 5,5 kV, červená · Krokosvorka 5,5 kV, modrá · Zkušební hrot s banánkovou zásuvkou, 5,5 kV, černá · Zkušební hrot s banánkovou zásuvkou, 5,5 kV, červená · Síťový kabel · Sada baterií · Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, červená · Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, modrá · Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, stíněný, černá · USB kabel ·
- Brašna L4 pro příslušenství · Sada baterií · Software
- Sonel Reader · · Kalibrační protokol
Doplňující informace
Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
