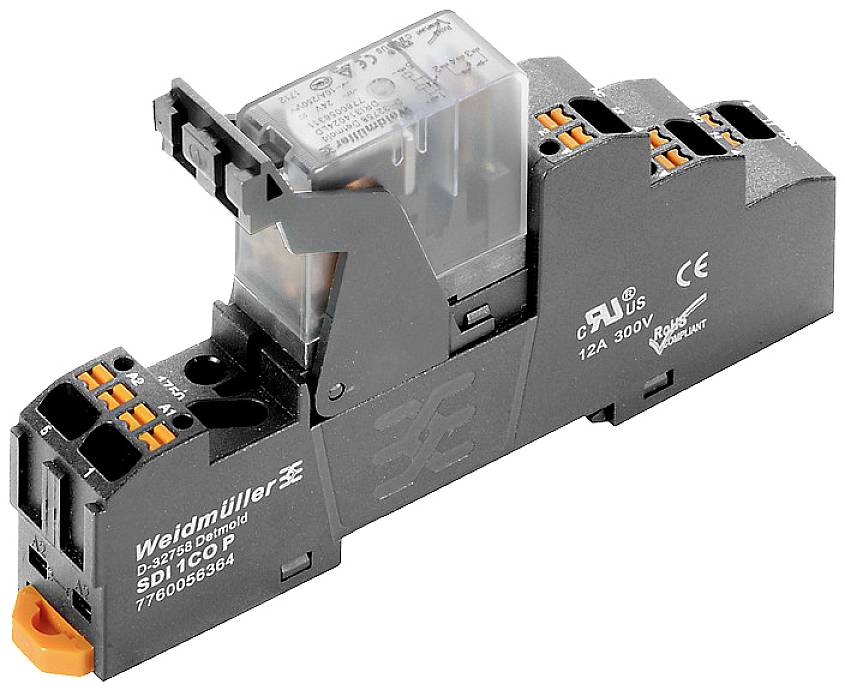

Weidmüller DRIKITP 24VAC 1CO LD reléový modul, 24 V/AC, 10 A, 1 přepínací kontakt, Package, 10 ks
Druh obalu
Package
Kategorie produktu
reléový modul
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
24 V/AC
Spínací napětí (max.)
250 V/AC
250 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 10 ks)
Celková cena (242,50 Kč / kus)
2 425,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Zobrazení stavu: červená LED
- Zpožděné zapínání: ≤ 15 ms
- Vypnutí: ≤ 10 ms
- Min. Spínací výkon: 10 mA při 12 V, 100 mA při 5 V
- Max. spínací frekvence při jmenovité zátěži: 0,1 Hz
- Nosná lišta TS 35
- Zkušební tlačítko: ne
- Mechanická indikace polohy spínače: ne
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Izolační skupina: IIIb
- Napětí vstup - výstup: 5 Kv Eff / 1 min
- Délka odizolování Bemessungsanschluss: 10 mm
- Upínací rozsah, Bemessungsanschluss: 1,5 mm²
- Upínací rozsah, min. 0,14 mm²
- Upínací rozsah: max. 1,5 mm²
- Připojení vodiče - průřez AWG, min.: AWG 26
- Připojení vodiče - průřez AWG, max.: AWG 16
- Průřez připojovacího vodiče, jedna žíla, min. 0,14 mm²
- Průřez připojovacího vodiče, jedna žíla: max. 1,5 mm²
- Průřez připojovacího vodiče, lanko, min.: 0,14 mm²
- Průřez připojovacího vodiče, lanko, max.: 1,5 mm²
- Průřez připojovacího vodiče, jemný AEH s umělohmotným límcem DIN 46228/4, min. 0,14 mm²
- Průřez připojovacího vodiče, jemný AEH s umělohmotným límcem DIN 46228/4: max. 1 mm²
- Průřez připojovacího vodiče, lanko, AEH (DIN 46228-1), min.: 0,14 mm²
- Průřez připojovacího vodiče, lanko, AEH (DIN 46228-1): max. 1,5 mm²
- Čepel: 0,4 x 2,5 mm
- Druh obalu
Package
- Kategorie produktu
reléový modul
- Typ
DRIKITP 24VAC 1CO LD
- Připojení
pružinové připojení
- Barva
černá
- Řídicí napětí (min.)
19.2 V/AC
- Řídicí napětí (max.)
19.2 V/AC
- Reakční doba
15 ms
- Čas rozpadu
10 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi
- Jmenovité napětí
24 V/AC
- Spínací napětí (max.)
250 V/AC
250 V/DC
- Spínací proud (max.)
10 A
- Max. spínací výkon
2500 VA
240 W
- Mechanická životnost
10 x 10 6 obvody
- Vzdálenost vzduch/povrch (cívka/kontakt)
3 mm
- Odpor cívky
240 Ω
- Vlastnosti
s LED diodou
IP20
- Max. teplota
55 °C
- Min. teplota
-40 °C
- Délka
63 mm
- Šířka
15.9 mm
- V
102.1 mm
- Rozm.
(d x š x v) 63 x 15.9 x 102.1 mm
- Obsah
10 ks
- Hmotnost
55.31 g
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 1950082 Weidmüller DRIKITP 24VAC 1CO LD reléový modul, 24 V/AC, 10 A, 1 přepínací kontakt, Package, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1950082 Weidmüller DRIKITP 24VAC 1CO LD reléový modul, 24 V/AC, 10 A, 1 přepínací kontakt, Package, 10 ks
