Weidmüller BC/SC konektor do DPS 14, rozteč 3.81 mm, 1978200000, 50 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor do DPS
Provedení
zástrčka, vestavná rovná
Počet řádků
1
Řada
BC/SC
Rastr (rozteč)
3.81 mm
Datasheety: (PDF)
Počet (velikost balení 50 ks)
Celková cena (91,65 Kč / kus)
4 582,64 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 50 ks
- Počet řádků: 1
- Počet pólů: 14
Technické parametry
- Kategorie produktu
konektor do DPS
- Provedení
zástrčka, vestavná rovná
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
BC/SC
- Vlastnosti
se šroubovým uzávěrem
- Rastr (rozteč)
3.81 mm
- Počet kontaktů v řadě
14
- Počet pólů
14
- Šířka
63.73 mm
- Jmenovitý proud
10 A
- Jmenovitý proud - filtr
10 A
- Obsah
50 ks
- Rozm.
(d x š x v) 13.10 x 63.73 x 14.20 mm
- Připojení
do DPS
- Materiál pouzdra
LCP GF
- Číslo výrobce
1978200000
- Barva
černá
- Průmyslové balení
Ano
- Materiál kontaktu
slitina mědi, pozinkovaná
- Jmenovité napětí
300 V
- V
14.20 mm
- Délka
13.10 mm
- Splňuje RoHS
ano
- Směr zástrčky
šikmo k DPS
- Typ
SC-SMT 3.81/14/135LF 3.2 SN BK BX
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 390397 Weidmüller BC/SC konektor do DPS 14, rozteč 3.81 mm, 1978200000, 50 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 390397 Weidmüller BC/SC konektor do DPS 14, rozteč 3.81 mm, 1978200000, 50 ks
Popis

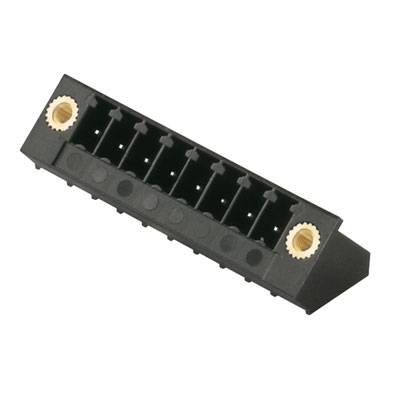

Thehigh-temperature-resistant SC-SMT pin header with 135° wire outlet direction: the 135° angle exists between the plugging direction and the solder pin. The wire outlet direction is then diagonal or 45° to the PCB.
More freedom when designing components and devices. Easy access and a high component density when multiple interfaces are arranged in parallel within a single plugging area The housing design is application-friendly because of the additional optional wire outlet direction. Available as closed (G) and with solder flange (LF).Pin length of either 1.5 mm or 3.2 mm
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of standard connectors and offer space for labelling and coding.
320 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
More freedom when designing components and devices. Easy access and a high component density when multiple interfaces are arranged in parallel within a single plugging area The housing design is application-friendly because of the additional optional wire outlet direction. Available as closed (G) and with solder flange (LF).Pin length of either 1.5 mm or 3.2 mm
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of standard connectors and offer space for labelling and coding.
320 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
