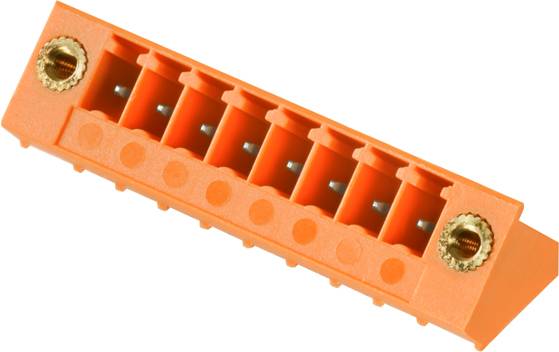

Weidmüller BC/SC konektor do DPS 12, rozteč 3.81 mm, 1976840000, 50 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor do DPS
Provedení
zástrčka, vestavná úhlová
Počet řádků
1
Řada
BC/SC
Rastr (rozteč)
3.81 mm
Datasheety: (PDF)
Počet (velikost balení 50 ks)
Celková cena (70,33 Kč / kus)
3 516,53 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Set(y) skladem!
Hlavní benefity
PCB plug-in connector, male header, Flange, Solder connection, 3,81 mm, No. of poles: 12, 135°, Solder pin length: 3,2 mm, tinned, Orange, Box
- Obsah: 50 ks
- Počet řádků: 1
- Počet pólů: 12
Dodatečné informace:
Technické parametry
- Kategorie produktu
konektor do DPS
- Provedení
zástrčka, vestavná úhlová
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
BC/SC
- Vlastnosti
se šroubovým uzávěrem
- Rastr (rozteč)
3.81 mm
- Počet kontaktů v řadě
12
- Počet pólů
12
- Šířka
56.11 mm
- Jmenovitý proud
10 A
- Jmenovitý proud - filtr
10 A
- Obsah
50 ks
- Rozm.
(d x š x v) 13.10 x 56.11 x 14.20 mm
- Připojení
do DPS
- Materiál pouzdra
PA GF
- Číslo výrobce
1976840000
- Barva
oranžová
- Průmyslové balení
Ano
- Materiál kontaktu
slitina mědi, pozinkovaná
- Jmenovité napětí
300 V
- V
14.20 mm
- Délka
13.10 mm
- Splňuje RoHS
ano
- Směr zástrčky
šikmo k DPS
- Typ
SC 3.81/12/135F 3.2SN OR BX
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 390292 Weidmüller BC/SC konektor do DPS 12, rozteč 3.81 mm, 1976840000, 50 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 390292 Weidmüller BC/SC konektor do DPS 12, rozteč 3.81 mm, 1976840000, 50 ks
Popis
The SC pin header with 135° wire outlet direction: the 135° angle exists between the plugging direction and the solder pin. The wire outlet direction is then diagonal or 45° to the PCB. More freedom when designing components and devices. Easy access and a high component density when multiple interfaces are arranged in parallel within a single plugging area The housing design is application-friendly because of the additional optional wire outlet direction. Available in closed (G) and screw flange (F) versions.
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of standard connectors and offer space for labelling and coding.
320 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of standard connectors and offer space for labelling and coding.
320 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
