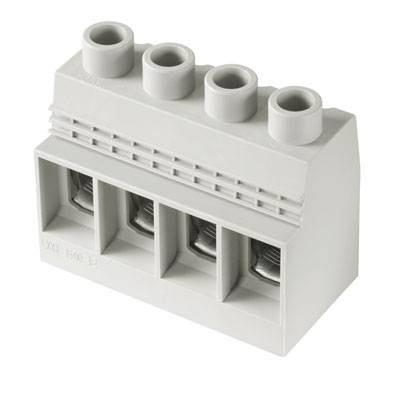

Weidmüller 1047230000 šroubová svorkovnice 35 mm² Pólů 4 křemenová šedá 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
šroubová svorkovnice
Rastr (rozteč)
15 mm
Počet kontaktů v řadě
4
Pólů
4
Připojení
do DPS
šroubová svorka
Datasheety: (PDF)
Celková cena (298,26 Kč / kus)
2 982,64 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Šroubová svorkovnice
- Obsah 10 ks
Dodatečné informace:
Technické parametry
- Typ
LXXX 15.00/04/90 4.5SN GY BX
- Kategorie produktu
šroubová svorkovnice
- Rastr (rozteč)
15 mm
- Počet řádků
1
- Počet kontaktů v řadě
4
- Pólů
4
- odolné vůči vysokým teplotám
LXXX
- Délka odizolace
18 mm
- Délka izolace (max.)
18 mm
- Připojení
do DPS
šroubová svorka
- Jmenovitý proud
126 A
- Průřez flexibilní (min.)
0.5 mm²
- Jmenovitý proud - filtr
126 A
- Průřez pevný (min.)
0.5 mm²
- Flexibilní průměr (max.)
35 mm²
- Pevný průřez (max.)
16 mm²
- AWG min.
20
- Směr zástrčky
vodorovně k DPS
- AWG max.
1
- Materiál kontaktu
slitina mědi, pozinkovaná
- Barva
křemenová šedá
- Ochrana drátu
Ano
- Směr činnosti
kolmo k DPS
- Hmotnost
117 g
- Číslo výrobce
1047230000
- Průmyslové balení
Ano
- Obsah
10 ks
- Jmenovité napětí
600 V
- Šířka
61 mm
- V
56 mm
- Délka
31 mm
- Typ
LXXX 15.00/04/90 4.5SN GY BX
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 282556 Weidmüller 1047230000 šroubová svorkovnice 35 mm² Pólů 4 křemenová šedá 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 282556 Weidmüller 1047230000 šroubová svorkovnice 35 mm² Pólů 4 křemenová šedá 10 ks
Popis
The high-current PCB connection for more power on board: 150 A /1000 V with wires up to 50 mm², transmitted right to the PCB!
The LXXX 15.0 – with its proven steel clamping-yoke technology in a compact standard housing – integrates the latest market requirements for security, power density and miniaturization in power electronics. It connects these requirements into an efficient solution for the entire value-creation chain – including development, production, installation and maintenance.
The function and form of the application's connection method plays a key role. It influences the application's design, reliability, usability and costs. With the Substitution of
For example, with the replacement of complex constructions involving bolts or bus bars,the PCB can be transformed into a system platform that is both consistent and sustainable into the future – even for high-current applications.
The LXXX 15.0 reduces size and complexity while at the same time improving application integration. In so doing, it fulfils the requirements of power electronics better than the established mechanisms and connection elements.
The LXXX 15.0 – with its proven steel clamping-yoke technology in a compact standard housing – integrates the latest market requirements for security, power density and miniaturization in power electronics. It connects these requirements into an efficient solution for the entire value-creation chain – including development, production, installation and maintenance.
The function and form of the application's connection method plays a key role. It influences the application's design, reliability, usability and costs. With the Substitution of
For example, with the replacement of complex constructions involving bolts or bus bars,the PCB can be transformed into a system platform that is both consistent and sustainable into the future – even for high-current applications.
The LXXX 15.0 reduces size and complexity while at the same time improving application integration. In so doing, it fulfils the requirements of power electronics better than the established mechanisms and connection elements.
